申请日2013.04.18
公开(公告)日2013.11.13
IPC分类号C02F11/10; C01B31/08; C10B57/00; C10B53/00
摘要
一种城市污泥热解装置，属于固体废弃物处理技术，热解炉进料口与螺旋加料器连接;底部设热解碳排料口，上部与分离器连接，分离器落料口与储液箱连接;分离器连接冷凝器，冷凝器连接储液箱，冷凝器不凝结气出口与热解炉进风口连接;热解炉返料管与热解炉的燃烧器连接;热解炉烟气出口与喷淋塔、脱雾装置、活性炭吸附床连接。本实用新型的优点是：在无氧条件下对污泥进行加热，使污泥中的有机物热裂解和热化学分解，抑制二噁英类物质等有害气体的产生;热解气和热解液作为热解本身的能源供应，生成低廉的热解炭用作污水、废气处理的吸附剂，不用消耗额外能源或较少的能源，同时为污水及烟气处理提供原料。
权利要求书

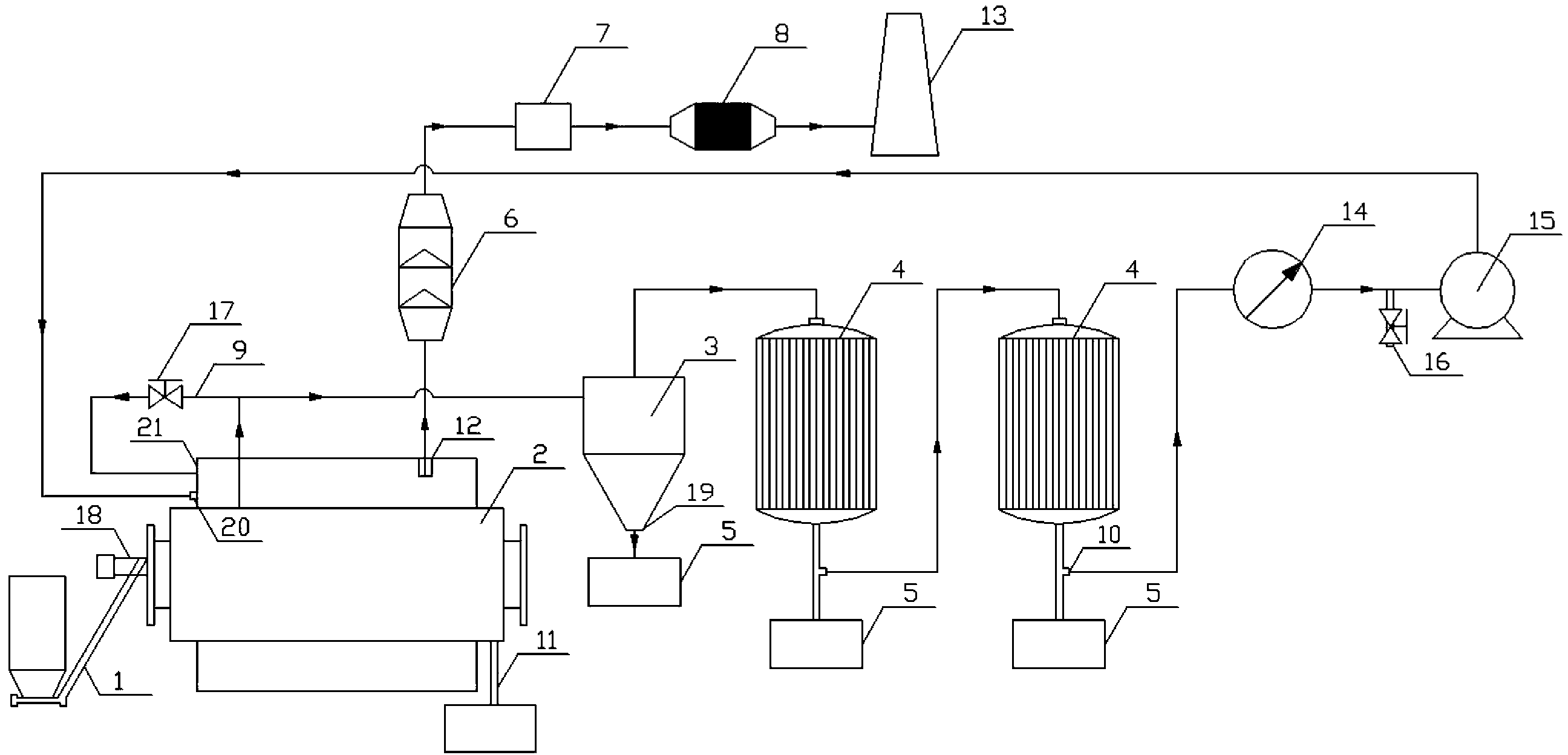

1.一种城市污泥热解装置，其特征在于：它包括螺旋加料器、热解炉、 分离器、冷凝器、储液箱、喷淋塔、脱雾装置和活性炭吸附床;
热解炉设有进料口，进料口与螺旋加料器连接;热解炉的底部设有热 解碳排料口;热解炉的上部与分离器连接，分离器的下部设有落料口 ，落料口与储液箱连接;分离器的上部通过管道连接冷凝器，冷凝器 的下部连接储液箱，冷凝器设有不凝结气出口，与热解炉进风口连接 ;热解炉的上部设有返料管路，返料管路与热解炉的燃烧器连接;热 解炉的上部设有烟气出口，烟气出口与喷淋塔连接，喷淋塔与脱雾装 置连接，脱雾装置与活性炭吸附床连接。
2.如权利要求1所述的一种城市污泥热解系统，其特征在于：所述冷凝器 为相互连接的两级冷凝器。
3.如权利要求1所述的一种城市污泥热解系统，其特征在于：所述热解炉 为管道式热解炉。
4.如权利要求1所述的一种城市污泥热解系统，其特征在于：所述冷凝器 的不凝结气出口与热解炉进风口的连接管路上依次安装流量计、风机 ，在流量计与风机间的连接管路上设置取样口。
5.如权利要求1所述的一种城市污泥热解系统，其特征在于：所述热解炉 的返料管路上设置阀门。
说明书
城市污泥热解装置
技术领域
本实用新型属于固体废弃物资源化处理技术，特别涉及一种城市污泥 热解装置。
背景技术
随着城镇化过程的加快，污水处理量大幅提升，污水处理的副产品-- --城市污泥产量也急剧增加。截止2010年底已建设污水处理厂2800余 座，城镇污水处理量已达到300多亿m3，处理废水而产生的污泥量达3 000万吨左右。随着污水处理厂的快速建设和污水处理排放标准的提高 ，污泥数量还会急剧增加，初步推算“十二五”期间全国干污泥产量 为1200万吨左右，湿污泥(80%含水率)6000万吨左右。而长期以来， 我国一直由于“重水轻泥”的思想认识，污泥的处理技术比较落后， 主要是以填埋、农田利用为主，2010年污泥填埋占到62.4%、农田利用 10.6% ，城市污泥中污染物易对土壤和地下水造成污染，且排放的CH 4对环境产生严重的温室效应，这样的处理方法受到了很大限制，也造 成了很大的资源浪费。污泥焚烧现是被国外认可的一种处理方式，但 随着环境保护标准的提高以及焚烧易产生二噁英类物质等有毒有害气 体，也受到人们的质疑。
实用新型内容
本实用新型的目的是克服上述缺陷，提供一种城市污泥热解装置，它 是在无氧的环境条件下对污泥进行加热，使污泥中的有机物进行热裂 解和热化学分解反应，生成热解气、热解液和热解炭，抑制了二噁英 类物质等有害气体的产生;热解气和热解液作为热解本身的能源供应 ，生成低廉的热解炭用作污水、废气处理的吸附剂，从而达到污泥处 理即不用消耗额外能源或较少的能源，同时也为污水及烟气处理提供 原料。
本实用新型的目的是通过以下技术方案实现的：一种城市污泥热解装 置，其特征在于：它包括螺旋加料器、热解炉、分离器、冷凝器、储 液箱、喷淋塔、脱雾装置和活性炭吸附床;
热解炉设有进料口，进料口与螺旋加料器连接;热解炉的底部设有热 解碳排料口;热解炉的上部与分离器连接，分离器的下部设有落料口 ，落料口与储液箱连接;分离器的上部通过管道连接冷凝器，冷凝器 的下部连接储液箱，冷凝器设有不凝结气出口，与热解炉进风口连接 ;热解炉的上部设有返料管路，返料管路与热解炉的燃烧器连接;热 解炉的上部设有烟气出口，烟气出口与喷淋塔连接，喷淋塔与脱雾装 置连接，脱雾装置与活性炭吸附床连接。
所述冷凝器为相互连接的两级冷凝器。
所述热解炉为管道式热解炉。
所述冷凝器的不凝结气出口与热解炉进风口的连接管路上依次安装流 量计、风机，在流量计与风机间的连接管路上设置取样口。
所述热解炉的返料管路上设置阀门。
本实用新型的优点和有益效果是：
1、在无氧的环境条件下对污泥进行加热，使污泥中的有机物进行热裂 解和热化学分解反应，生成热解气、热解液和热解炭，抑制了二噁英 类物质等有害气体的产生;
2、热解气和热解液作为热解本身的能源供应，生成低廉的热解炭用作 污水、废气处理的吸附剂，从而达到污泥处理即不用消耗额外能源或 较少的能源，同时也为污水及烟气处理提供原料。
