申请日2013.04.18
公开(公告)日2013.10.16
IPC分类号B01D36/04
摘要
本实用新型公开了一种高效一体化沉淀纤维过滤水处理设备，包括沉淀池、倾斜沉淀装置和纤维过滤装置;所述纤维过滤装置设置在所述沉淀池内且位于顶部的位置;所述倾斜沉淀装置设置在所述过滤装置和沉淀池底部之间。本实用新型公开的高效一体化沉淀纤维过滤水处理设备，具有良好的水力性能、较高的过滤精度及纳污能力，有效提高运行效率、降低运行费用。同时，还具有建设投资小的优点，除可以有效降低后端滤池系统能耗外，提高系统的水质保证性。
权利要求书
1.一种高效一体化沉淀纤维过滤水处理设备，其特征在于：包括沉淀池(4)、纤维过滤装置(2);所述纤维过滤装置(2)设置在所述沉淀池(4)内且位于顶部的位置。
2.如权利要求1所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：还包括倾斜过滤装置(1)，所述倾斜过滤装置(1)设置在所述过滤装置和沉淀池(4)底部之间。
3.如权利要求1所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：所述沉淀池(4)包括侧壁，所述倾斜沉淀装置(1)和纤维过滤装置(2)固定在所述侧壁上。
4.如权利要求1所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：所述纤维过滤装置(2)包括用于放置滤料(10)的滤框和支撑架，所述支撑架固定在所述沉淀池(4)的侧壁上。
5.如权利要求4所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：所述滤框为分格设计。
6.如权利要求4或5所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：所述滤框为封闭结构。
7.如权利要求1所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：还包括集水槽(8)，设置在所述纤维过滤装置(2)的上方。
8.如权利要求2所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：所述倾斜沉淀装置(1)为斜板或斜管。
9.如权利要求1所述的高效一体化沉淀纤维过滤水处理设备，其特征在于：在所述沉淀池(4)的底部设有沉泥斗(6)，所述沉泥斗(6)的底部设有排泥管(7)。
10.如权利要求1所述的水处理设备，其特征在于：还包括设置在所述纤维过滤装置(2)上方的反洗水喷淋装置。
说明书
高效一体化沉淀纤维过滤水处理设备
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种用于固液分离的高效一体化 沉淀纤维过滤水处理设备。
背景技术
现有技术中的高效一体化沉淀纤维过滤水处理设备，如国家知识产权局于 2011年4月13日公开了一种沉淀池，其公开号为CN102008839A，所述沉淀池， 包括:池体,所述池体的池底朝向中心向下斜板(管);进水管,所述进水管通过所 述池底并延伸到所述池体中心上部以向池体中通水;排泥管,所述排泥管设在所 述池体中心底部用于将池内污泥排出;刮泥装置,所述刮泥装置用于将池体中的 污泥刮到所述池体的中心底部,且包括:桁架,所述桁架可旋转地支撑在沉淀池的 上方;多个刮泥板,所述刮泥板固定在所述桁架的下方用于刮池底污泥;以及滑板, 所述滑板与所述刮泥板相连且与池底接触以支撑所述刮泥板在沉淀池内移动。该 专利公开的沉淀池，虽可实现水处理的固液分离，但是对于较轻质的或微小粒径 的絮体不能有效去除。当原水水质发生变化时，沉淀池抗冲击负荷较差。对于沉 淀池后端设置滤池的系统，在混凝沉淀效果较好的情况下，根据后端生产的需要， 有时不需要运行后端过滤系统，或者当沉淀池出水只在小范围内超出滤池出水标 准时，运行后端滤池系统会增加能耗、水耗，降低系统的运行效率。
实用新型内容
本实用新型的目的是提供一种可解决上述技术问题的，用于固液分离的高效 一体化沉淀纤维过滤水处理设备。

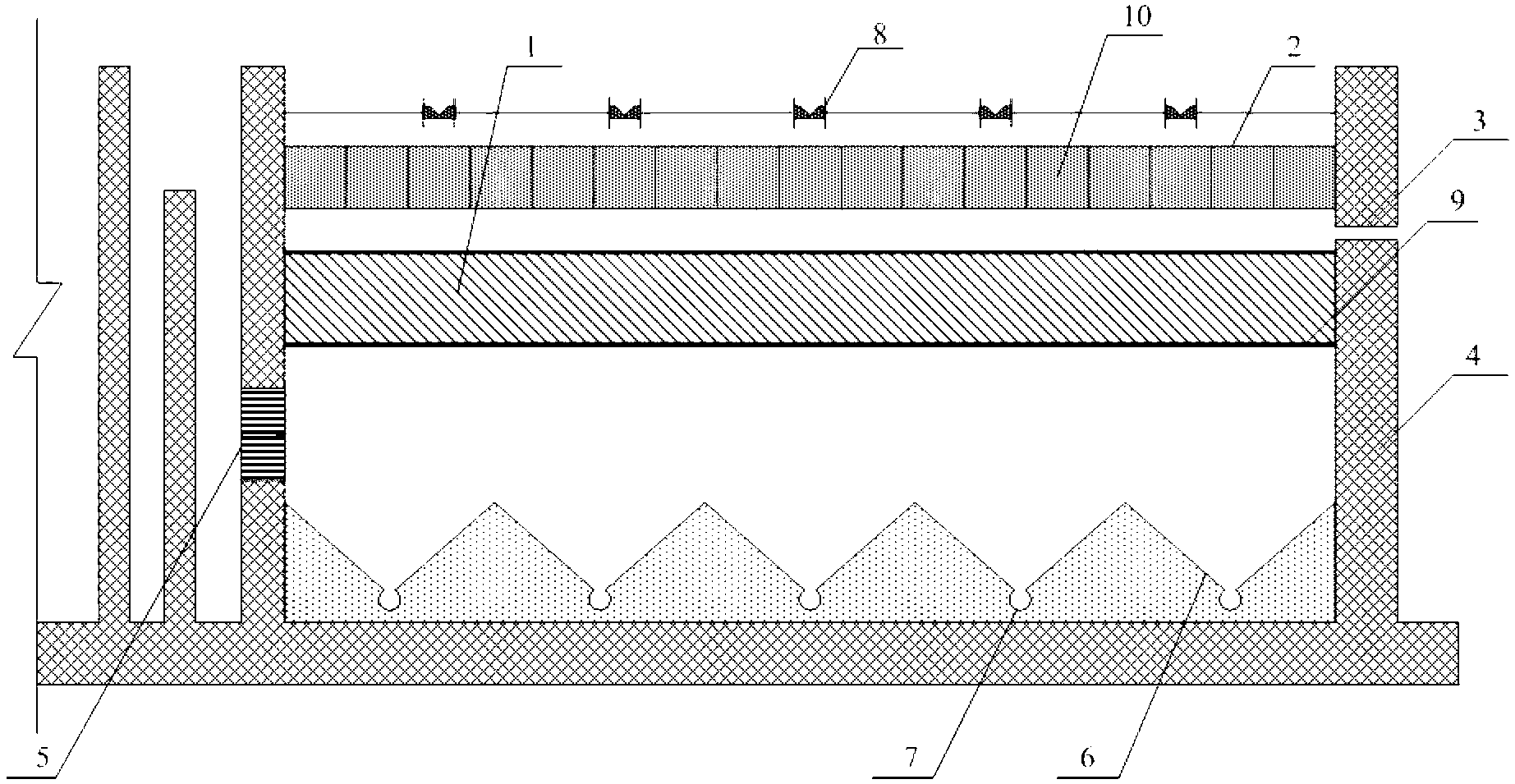

本实用新型所述的高效一体化沉淀纤维过滤水处理设备，包括沉淀池(4)、 倾斜沉淀装置(1)和纤维过滤装置(2);所述纤维过滤装置(2)设置在所述 沉淀池(4)内且位于顶部的位置;所述倾斜沉淀装置(1)设置在所述过滤装置 和沉淀池(4)底部之间。
所述沉淀池(4)包括侧壁，所述倾斜沉淀装置(1)和纤维过滤装置(2) 固定在所述侧壁上。所述纤维过滤装置(2)包括用于放置滤料(10)的滤框和 支撑架，所述支撑架固定在所述沉淀池(4)的侧壁上。所述滤框为分格设计。 所述滤框为封闭结构。本实用新型所述的高效一体化沉淀纤维过滤水处理设备还 包括集水槽(8)，设置在所述纤维过滤装置(2)的上方。所述倾斜沉淀装置(1) 为斜板或斜管。在所述沉淀池(4)的底部设有沉泥斗(6)，所述沉泥斗(6) 的底部设有排泥管(7)。本实用新型所述的高效一体化沉淀纤维过滤水处理设 备还包括配水装置(5)和排水孔(3)，所述配水装置(5)设置于所述沉淀池 (4)的侧壁上且位于所述倾斜沉淀装置(1)与所述沉泥斗(6)之间;所述排 水孔(3)设置在所述沉淀池(4)的侧壁上且位于所述倾斜沉淀装置(1)与所 述纤维过滤装置(2)之间。本实用新型所述的高效一体化沉淀纤维过滤水处理 设备还包括设置在所述纤维过滤装置(2)上方的反洗水喷淋装置。
本实用新型所提供的高效一体化沉淀纤维过滤水处理设备，其滤料(10)经 过特殊设计，具有良好的水力性能、较高的过滤精度及纳污能力，可以有效的截 留沉淀斜板出水中的轻质、微小颗粒。经测试，本实用新型所提供的高效一体化 沉淀纤维过滤水处理设备，具有出水效果好，出水中微小、轻质颗粒含量明显降 低;对于地表水原水，处理效果可以达到1NTU(浊度单位);表面负荷是常规 设备的2倍左右，达到15m3/m2以上。由于该设备为下进水方式，截留的颗粒主 要堆积与滤料(10)下方，可以通过重力流反洗，因此所述纤维过滤装置(2) 更易于反洗，所述纤维过滤装置(2)可以在沉淀池(4)排空时得到反洗，也可 以通过设置的反洗水喷淋装置进行反洗。本实用新型所提供的高效一体化沉淀纤 维过滤水处理设备，对于后端设置滤池的系统，可以有效降低后端滤池的负荷， 减少后端滤池的反洗频率，由于所述滤料(10)的特殊设计加之重力流反洗，因 此，该装置可以极大的降低后端滤池的反洗能耗及反洗水用量。另外，对于沉淀 池(4)出水浊度较低，略高于滤池出水浊度的情况下，本实用新型所提供的高 效一体化沉淀纤维过滤水处理设备可以进一步降低斜板出水浊度，后端滤池可以 不运行，这样可以极大的提高预处理系统的运行效率，有效的降低运行费用。同 时，本实用新型所提供的高效一体化沉淀纤维过滤水处理设备还具有建设投资小 的优点，除可以有效降低后端滤池系统能耗外，某些情况下可以取代后端滤池系 统，提高系统的水质保证性。
