申请日2013.04.18
公开(公告)日2013.10.30
IPC分类号B01D33/44; B01D33/11
摘要
本实用新型公开了一种滤网式自清洗污水过滤装置，设有外箱体、驱动部件，还设有转鼓，该转鼓为均布圆形孔的圆筒形滤网，中间设有与所述驱动部件驱动连接的横向轴，水平安装于所述外箱体内;转鼓内侧设有与转鼓同轴安装的螺旋传输部件;在转鼓的外侧上方设有喷淋头和转刷;转鼓内腔与外箱体上的待滤污水进口连通;喷淋头与外箱体上的冲洗水进口连通，外箱体下方转鼓外侧设有污水出口和固体污物出口。转鼓由圆筒形均布圆形孔的丝网或滤膜构成;外箱体下方设有外框架，箱体上设有侧视窗口、正面观察窗口和气体排放口，箱体下部设有滤后水溢流口。本实用新型适用于污水预处理过滤，结构完善，过滤精度高，可自清洗防堵。
权利要求书

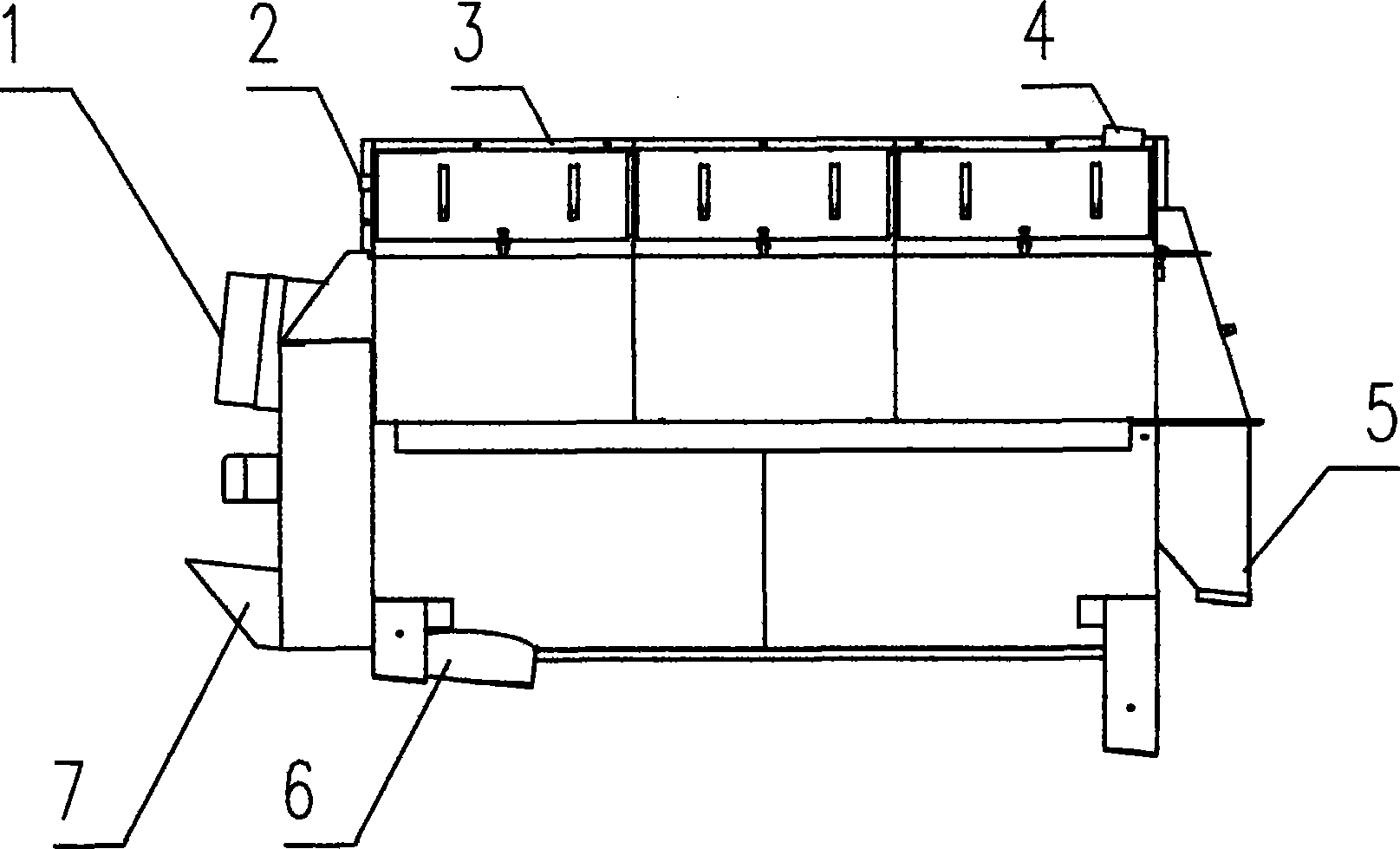

1.一种滤网式自清洗污水过滤装置，设有外箱体(3)、驱动部件，其特征是：设有转鼓(8)，该转鼓为均布圆形孔的圆筒形滤网，中间设有与所述驱动部件驱动连接的横向轴(13)，水平安装于所述外箱体内;转鼓内侧设有与转鼓同轴安装的螺旋传输部件(12);在转鼓的外侧上方设有喷淋头(9)和转刷(10);转鼓内腔与外箱体上的待滤污水进口(1)连通;所述喷淋头与外箱体上的冲洗水进口(2)连通，外箱体下方转鼓外侧设有污水出口(6)和固体污物出口(5)。
2.根据权利要求1所述的过滤装置，其特征是：所述转鼓由圆筒形均布圆形孔的丝网或滤膜构成。
3.根据权利要求1所述的过滤装置，其特征是：外箱体下方设有外框架，箱体上设有侧视窗口、正面观察窗口和气体排放口(4)，箱体下部设有滤后水溢流口(7)。
4.根据权利要求1所述的过滤装置，其特征是：所述外箱体上的待滤污水进口通过一个粗滤格栅与污水进水管道连通。
5.根据权利要求1所述的过滤装置，其特征是：所述外箱体上的冲洗水进口与一个可调速加压泵连通。
6.根据权利要求1、2、3、4、5中之一所述的过滤装置，其特征是：与转鼓内腔连通的待滤污水进口处设有一个流速传感器，该传感器与设置的喷淋头和转刷的开关控制器进行信号连接。
说明书
一种滤网式自清洗污水过滤装置
技术领域
本实用新型涉及一种污水预处理技术领域，具体是一种污水预处理中 用于污水精细固液分离的过滤设备。
背景技术
在市政污水处理中，特别是污水处理厂的预处理过程中，将污水中的 小尺寸固体物质分离出来是一个非常困难的过程。现有的预处理细格栅设 备一般为回转式耙齿式格栅，由于其过滤孔为矩形，且过滤孔当量直径较 大，被拦截的固体物质极易由于水流的冲击作用而流过格栅设备，造成拦 截效果不稳定。此外，耙齿式格栅的除污系统是完全依赖固体物质的重力 作用，当固体物质的质量较小且耙齿转速较快时，被拦截的固体不易排出 过滤系统外，造成滤后水的二次污染。因此，需要提出一种过滤孔径小， 过滤精度高，且除渣容易的污水预处理过滤设备。
实用新型内容
本实用新型的目的是为了解决上述技术问题，提出一种滤网式自清洗 转鼓膜格栅，该滤网式自清洗转鼓膜格栅能够防堵塞，提高过滤精，增强 过滤能力，提高运行可靠性。
本实用新型的目的是通过以下技术方案来实现的：一种滤网式自清洗 污水过滤装置，设有外箱体、驱动部件，其特征是：设有转鼓，该转鼓为 均布圆形孔的圆筒形滤网，中间设有与所述驱动部件驱动连接的横向轴， 水平安装于所述外箱体内;转鼓内侧设有与转鼓同轴安装的螺旋传输部 件;在转鼓的外侧上方设有喷淋头和转刷;转鼓内腔与外箱体上的待滤污 水进口连通;所述喷淋头与外箱体上的冲洗水进口连通，外箱体下方转鼓 外侧设有污水出口和固体污物出口。
本实用新型进一步完善和实施的补充方案是：
所述转鼓由圆筒形均布圆形孔的丝网或滤膜构成;
外箱体下方设有外框架，箱体上设有侧视窗口、正面观察窗口和气体 排放口，箱体下部设有滤后水溢流口。
所述外箱体上的待滤污水进口通过一个粗滤格栅与污水进水管道连 通。
所述外箱体上的冲洗水进口与一个可调速加压泵连通。
与转鼓内腔连通的待滤污水进口处设有一个流速传感器，该流速传感 器与设置的喷淋头和转刷的开关控制器进行信号连接。
当污水进入到转鼓内部，过滤后从转鼓外侧流入到箱体底部并通过污 水排放口排到污水管道中。固体污物被拦截在转鼓内侧，并随着螺旋传输 装置输送到转鼓前侧的固体污物排出口，进入垃圾车集中收集处理。转刷 连续运转以保障转鼓不被堵塞。当转鼓内侧的固体污物堵塞转鼓时，喷淋 系统开始工作，通过具有一定压力的冲洗水流将固体污物冲到转鼓内侧并 随着螺旋传输装置输送到固体排出口。当流速传感器发出的污水流速信号 指示污水流速减缓到设定值时，喷淋头和转刷开关控制器启动喷淋头和转 刷开始冲刷转鼓，这样保证转鼓的长时间稳定运行，又避免喷淋头和转刷 在不必要时运行，造成转鼓不必要的磨损;所述粗滤格栅的设置可以防止 较大污物不会进入转鼓，以确保转鼓的安全运行。
本实用新型与现有技术相比，将矩形过滤孔变为圆形过滤孔，并缩小 了过滤孔的孔径，提高固液分离效果;转鼓直径可以很大，可根据需要选 用不同过滤面积的转鼓，提高固液分离的处理能力;在转鼓外侧设有连续 运转的防堵塞的喷淋头和转刷，具有自清洗能力，能有效避免转鼓滤网的 堵塞，提高设备的可靠性和运行的连续性;具有过滤精度高、自动化程度 高，能实现精准、大水量的过滤，设备可靠性能好，使用寿命长，安装简 易，使用维护方便，能满足多种工况条件下的固液分离，特别是对固液分 离要求高的污水预处理能力强诸多优点。
