申请日2013.04.17
公开(公告)日2013.09.18
IPC分类号C02F1/32; B08B3/12; C02F1/36
摘要
本实用新型涉及一种超声波与紫外线联合污水处理实验装置，包括超声波清洗机、设置在超声波清洗机上的试验罩、固定设置在试验罩内壁的紫外线反射层以及穿过紫外线反射层安装在试验罩内壁上的紫外线灯，超声波清洗机的清洗槽内部设置有箅台，所述箅子通过箅台嵌置在清洗槽内，箅子设置有烧杯槽，试验罩外侧设置有总电源开关、紫外线灯控制开关、超声波清洗机控制开关，污水处理实验演示，难清洗的化学仪器，实际生产中污水的预处理和深度处理阶段，适用范围广。
权利要求书

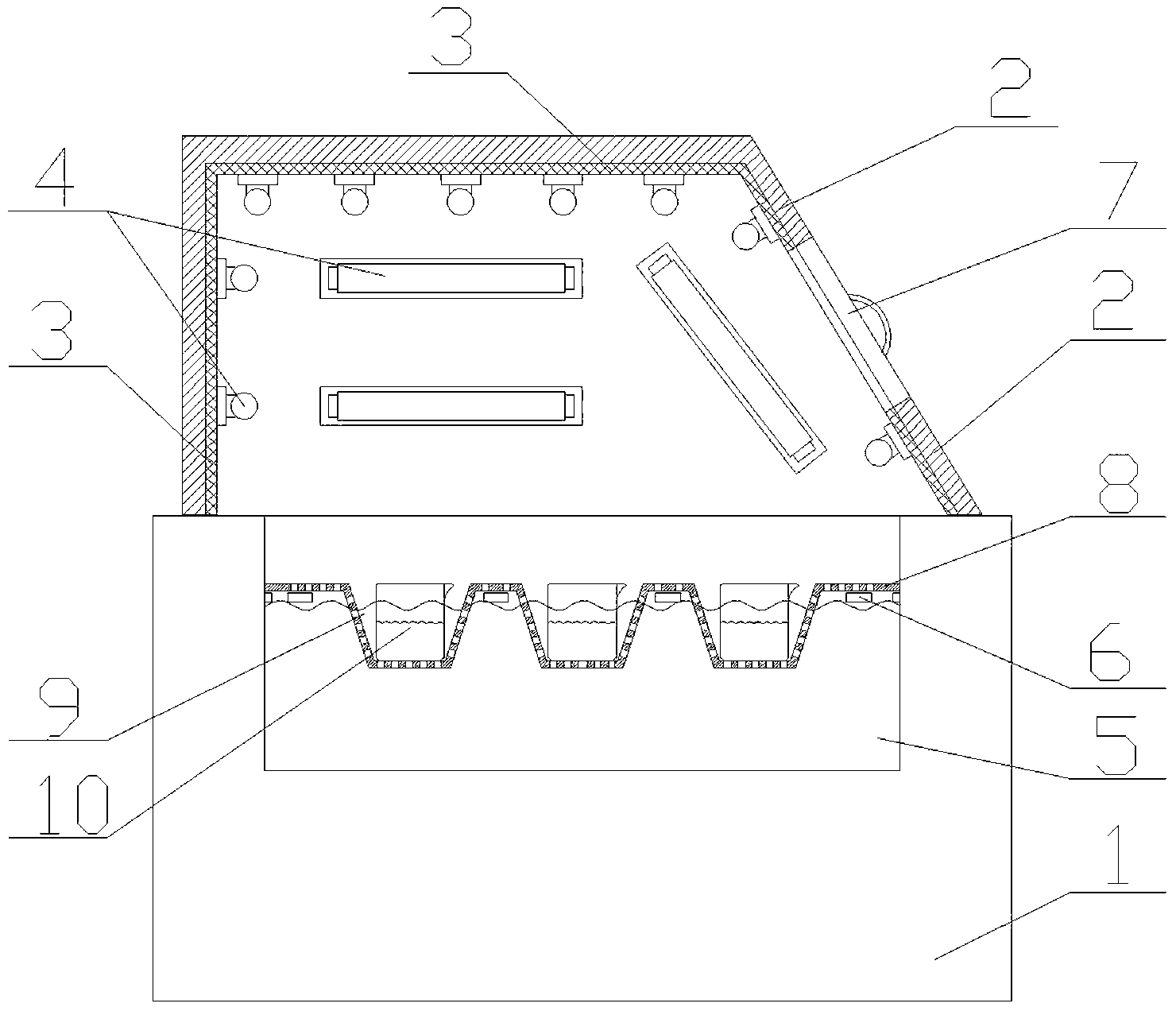

1.一种超声波与紫外线联合污水处理实验装置，其特征在于其包括超声波清洗机(1)、设置在超声波清洗机(1)上的试验罩(2)、固定设置在试验罩(2)内壁的紫外线反射层(3)以及穿过紫外线反射层(3)安装在试验罩(2)内壁上的紫外线灯(4)。
2.根据权利要求1所述的一种超声波与紫外线联合污水处理实验装置，其特征在于超声波清洗机(1)的清洗槽(5)内部设置有箅台(6)，所述箅子(8)通过箅台(6)嵌置在清洗槽(5)内。
3.根据权利要求2所述的一种超声波与紫外线联合污水处理实验装置，其特征在于箅子(8)设置有烧杯槽(9)。
4.根据权利要求1所述的一种超声波与紫外线联合污水处理实验装置，其特征在于试验罩(2)外侧设置有总电源开关(11)、紫外线灯控制开关(12)、超声波清洗机控制开关(13)。
说明书
一种超声波与紫外线联合污水处理实验装置
技术领域
本实用新型涉及一种超声波与紫外线联合污水处理实验装置。
背景技术
随着污水的问题日益严重，污水的处理问题越来越得到人们的重视，目前使用的超声波类清洗机的装置，通过超声氧化及超声波的“空化效应”以及由此引发的一系列物理和化学变化过程，常被用于实验室仪器清洗和实验室有机污染物水的降解，但是在某些特殊的实验仪器中清洗和降解效果不是很明显;超声波类清洗机在高级有机氧化污水处理中的运用没有达到理想的目标;在污水处理实验演示时观察者很难直观的近距离观察污水处理过程。
实用新型内容
本实用新型所要解决的技术问题是提供一种高效清洗实验仪器、污水预处理、污水净化演示的超声波、紫外线联合污水处理实验装置。
本实用新型采用如下技术方案：
本实用新型包括超声波清洗机、设置在超声波清洗机上的试验罩、固定设置在试验罩内壁的紫外线反射层以及穿过紫外线反射层安装在试验罩内壁上的紫外线灯。
超声波清洗机的清洗槽内部设置有箅台，所述箅子通过箅台嵌置在清洗槽内。
箅子设置有烧杯槽。
试验罩外侧设置有总电源开关、紫外线灯控制开关、超声波清洗机控制开关。
本实用新型积极效果如下：
本实用新型有效的利用了超声波和紫外光的协同作用，通过超声波的“空化效应”和紫外光波长辐射的协同作用，有效提高了化学仪器清洗处理效果，不仅可以进行污水处理的实验及演示，而且还可以辅助难以清洗的仪器进行彻底的清洗，以及应用于污水处理工艺上能够得到较高的处理效率，装置作用对象包括：污水处理实验演示，难清洗的化学仪器，实际生产中污水的预处理和深度处理阶段，适用范围广。
