申请日2013.04.16
公开(公告)日2013.07.10
IPC分类号C02F9/12
摘要
本发明涉及磁化水处理设备技术领域，具体地说是一种磁化矿泉水处理装置。现有的磁化类或矿化类水处理设备功能单一，处理过程中水在容器内单向流动，实际效果不理想。本发明的技术方案包括磁化装置、矿化装置;磁化装置及矿化装置通过水管连接，并通过阀门调节水流的流向;磁化装置的磁化罐体内设有管板，管板上固定有磁化水管，强磁体组及弱磁体组固定在磁化水管上;强磁体组及组弱磁体组的磁场强度从强至弱变化;矿化装置的矿化罐体内部设有滤网，滤网之间装有矿物质。本发明结构合理，水流经过强磁场磁化、弱磁场磁化稳定及天然矿物质过滤处理，克服了现有技术的不足，提高了饮用水的健康标准。
权利要求书
1.一种磁化矿泉水处理装置，其特征在于：包括磁化装置、矿化装置;磁化装置及矿化装置通过水管连接，水管上装有调节水流向的阀门;
磁化装置包括磁化罐体、磁化水管(3)、永磁体组;磁化罐体内设置有水平的管板(2)，磁化水管两端焊接固定在管板(2)上，磁化水管(3)截面为矩形，其短边长度为20～25mm;永磁体组间隔装配在磁化水管(3)上;永磁体组由5～6组强磁体组(4)和5～6组弱磁体组(9)构成;每组强磁体组(4)的两块磁体同性磁极相对，位于磁化水管(3)的同一圆周截面上，使磁力线与磁化水管(3)轴线垂直;强磁体组(4)的间距为90mm、100mm间隔设置，强磁体组(4)的磁场强度从强至弱500MT～250MT排列;每组弱磁体组(9)的两块磁体异性磁极相对，位于磁化水管(3)的同一圆周截面上，使磁力线与磁化水管(3)轴线垂直;弱磁体组(9)的间距为90mm、100mm间隔设置，弱磁体组(9)的磁场强度从强至弱120MT～80MT排列;
矿化装置的矿化罐体(5)内部设有银质滤网(6)及钢质滤网(7);银质滤网(6)及钢质滤网(7)之间装有矿物质。

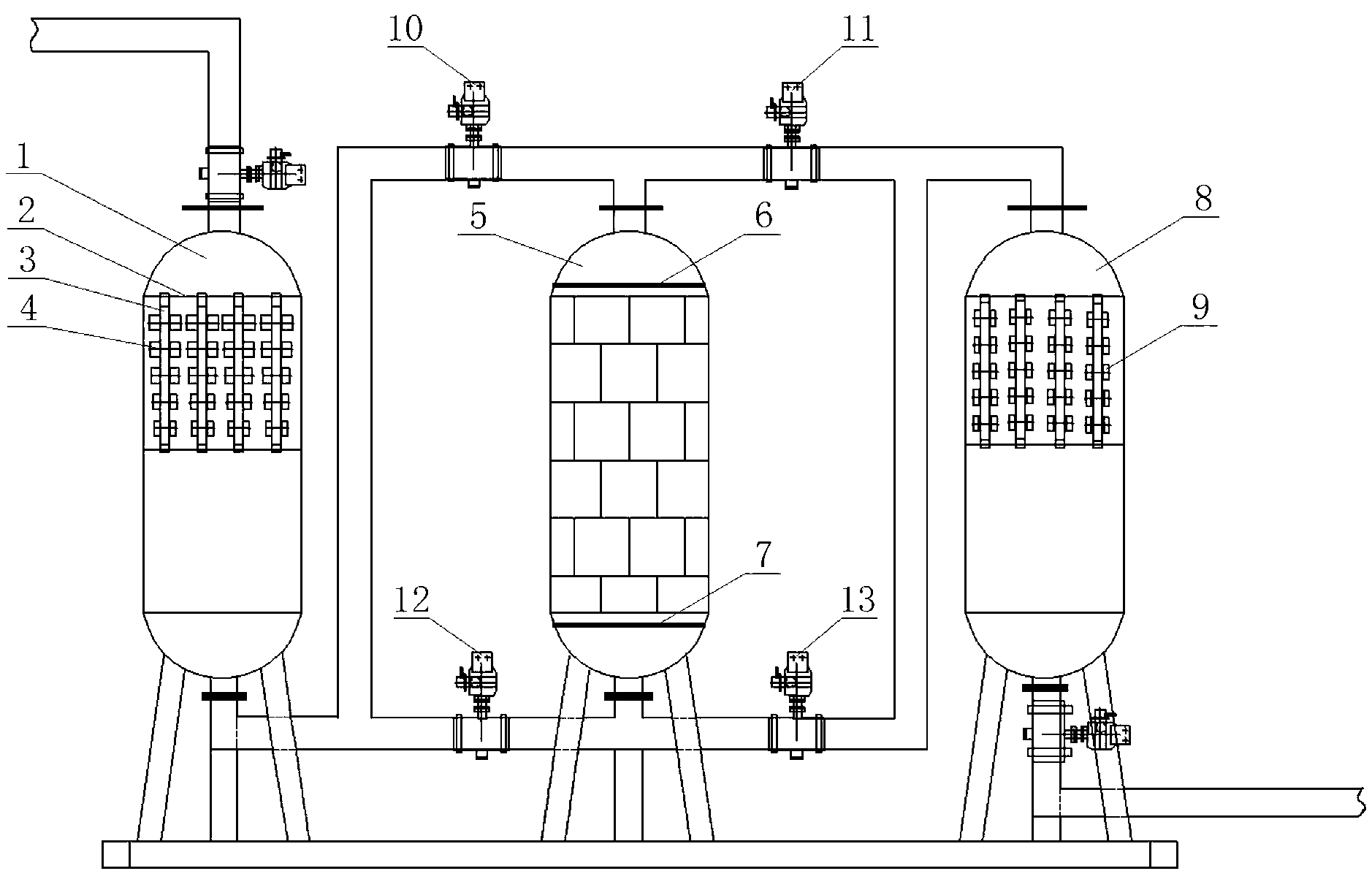

2.根据权利要求1 所述的一种磁化矿泉水处理装置，其特征在于：所述的磁化罐体由强磁化罐体(1)和弱磁化罐体(8)组成;装配在强磁化罐体(1)内部的磁化水管(3)上固定有强磁体组(4);装配在弱磁化罐体(8)内部的磁化水管(3)上固定有弱磁体组(9)。
3. 根据权利要求1 所述的一种磁化矿泉水处理装置，其特征在于：所述的磁化罐体内部管板(2)上的磁化水管(3)上段固定有强磁体组(4)，磁化水管(3)的下段固定有弱磁体组(9)。
4. 根据权利要求1 所述的一种磁化矿泉水处理装置，其特征在于：所述的矿化罐体(5)内部银质滤网(6)的网孔为12～20目，钢质滤网(7)的网孔为8～12目;所述的矿物质粒度15～40mm。
说明书
磁化矿泉水处理装置
技术领域
本发明涉及磁化水处理设备技术领域，具体地说是磁化矿泉水处理装置。
背景技术
磁化水在工业、农业、医学等领域有着广泛的应用，水在磁化过程中，水中矿物质的物理结构发生变化，使矿石中的矿物质元素得以充分利用。饮用磁化水及矿泉水可改善人体微循环，预防和治疗皮肤病等，对人体具有保健作用;农业上利用磁化水浸种育秧、灌溉有利于农作物的生长;医学上可利用磁化水杀死细菌、病菌，治疗多种疾病。
现有技术的磁化类或矿化类水处理设备功能单一，只是简单的让水流经过矿化物或磁场，磁场的强度没有变化，实际效果不理想，而且水在处理过程中在容器内单向流动，而水(非纯净水)中不同程度的溶有盐、碱等杂质及悬浮物，矿石长时间在水中浸泡、冲刷，杂质及悬浮物会聚集并包裹在矿石被冲刷的一侧，使矿物质的效能下降，不能很好的利用矿石中的各种元素。
发明内容
本发明的目的是提供一种磁化矿泉水处理装置，以克服现有技术的不足，使水经过高强磁化、弱强磁化和天然矿物质过滤处理，提高了水的健康标准，可广泛应用于各个领域。
本发明的技术方案是：包括磁化装置、矿化装置;磁化装置及矿化装置通过水管连接，水管上装有调节水流向的阀门;
磁化装置包括磁化罐体、磁化水管、永磁体组;磁化罐体内设置有水平的管板，磁化水管两端焊接固定在管板上，磁化水管截面为矩形，其短边长度为20～25mm;永磁体组间隔装配在磁化水管上;永磁体组由5～6组强磁体组和5～6组弱磁体组构成;每组强磁体组的两块磁体同性磁极相对，位于磁化水管的同一圆周截面上，使磁力线与磁化水管轴线垂直;强磁体组的间距为90mm、100mm间隔设置，强磁体组的磁场强度从强至弱(500MT～250MT)排列;每组弱磁体组的两块磁体异性磁极相对，位于磁化水管的同一圆周截面上，使磁力线与磁化水管轴线垂直;弱磁体组的间距为90mm、100mm间隔设置，弱磁体组的磁场强度从强至弱(120MT～80MT)排列;
矿化装置的矿化罐体内部设有银质滤网及钢质滤网;银质滤网及钢质滤网之间装有矿物质。
进一步，所述的磁化罐体由强磁化罐体和弱磁化罐体组成;装配在强磁化罐体内部的磁化水管上固定有强磁体组;装配在弱磁化罐体内部的磁化水管上固定有弱磁体组。
进一步，所述的磁化罐体内部管板上的磁化水管上段固定有强磁体组，磁化水管的下段固定有弱磁体组。
进一步，所述的矿化罐体内部银质滤网的网孔为12～20目，钢质滤网的网孔为8～12目;所述的矿物质粒度15～40mm。
本发明的优点是：结构合理，有较好的过滤效果，水流经过强磁场磁化、弱磁场磁化和天然矿物质过滤处理，改善了水质，大幅提高了饮用水的健康标准。磁场的阻垢效果同磁场强度、溶液的过饱和度、流速、溶液中的离子等有着密切的关系。本装置通过阀门调整矿化罐体的水流方向，双向交替流动，充分利用水流冲刷，使矿石表面清洁，保持最佳效果。水中溶解的盐类的正负离子(垢分子)被单个水分子包围，使水中的钙、镁等结垢物的针状结晶改变为粒状结晶体，相互粘附与聚集特性受到破坏，从而不会在受热面及管道壁上结硬垢，粒状结晶体则随排污口排出，同时由于水分子偶极距增大，使其与盐类正负离子吸引力增大，使受热炉壁、管壁上原有的旧垢逐渐脱落。
