申请日2013.04.09
公开(公告)日2013.09.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种复合生化污水处理系统，其包括连接有原水管的调节池和生化罐，生化罐内连接有曝气罐，水泵的出水端连接有穿过生化罐并与曝气罐内腔连通的进水管，生化罐的内腔下部呈顶部大的锥台状，曝气罐的上部呈顶部小的锥台状且进水管的连接端设置在该锥台部上，生化罐下部的内腔壁上装有支架，支架上环设有多个卡装槽，曝气罐的底部敞口且设有与支架上卡装槽配装的多个凸台，支架的内表面上设有导流槽，生化罐的一侧还依次设有砂滤池和中水池，曝气罐的侧部装有连接砂滤池的出水管。本实用新型结构简单紧凑、占地面积小，污水处理效果好，并且具有处理过的水可实现二次利用和应用范围广泛的优点。
权利要求书

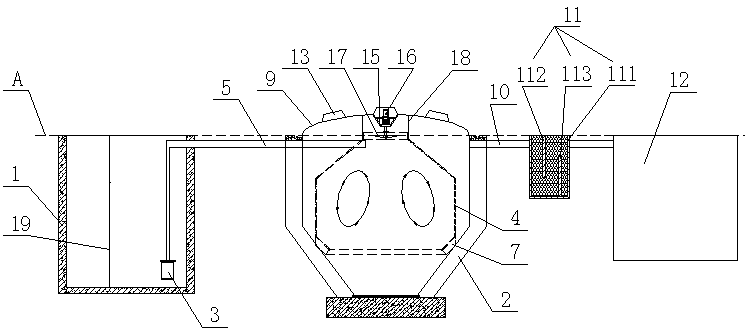

1.一种复合生化污水处理系统，包括连接有原水管的调节池(1)和生化罐(2)，调节池(1)内设有水泵(3)，生化罐(2)的顶部连接有上盖(9)，上盖(9)上装有透气栅格(13)，生化罐(2)内连接有曝气罐(4)，上盖(9)上连接有内端伸入曝气罐(4)内腔的混合曝气装置，水泵(3)的出水端连接有穿过生化罐(2)并与曝气罐(4)内腔连通的进水管(5)，其特征是：生化罐(2)的内腔下部呈顶部大的锥台状，曝气罐(4)的上部呈顶部小的锥台状且进水管的连接端设置在该锥台部上，生化罐(2)下部的内腔壁上装有与之形状适应的支架(7)，支架(7)上环设有多个卡装槽(8)，曝气罐(4)的底部敞口且设有与支架(7)上卡装槽(8)配装的多个凸台，支架(7)的内表面上设有连通曝气罐(4)内腔和生化罐(2)内腔的导流槽(14)，生化罐(2)的一侧还依次设有砂滤池(11)和中水池(12)，曝气罐(4)的侧部装有连接砂滤池(11)的出水管(10)。
2.如权利要求1所述的复合生化污水处理系统，其特征是：所述砂滤池(11)包括池体(111)，池体(111)内自前往后依次装有自池体(111)顶部向下伸出的前隔板(112)和自池体(111)底部向上伸出的后隔板(113)，前隔板(112)与池体(111)的底部以及后隔板(113)与池体(111)的顶部分别设有过水间隙，池体(111)内填充有活性炭。
3.如权利要求1所述的复合生化污水处理系统，其特征是：混合曝气装置包括安装在上盖(9)上的下支架(15)，下支架(15)上装有曝气电机(16)，曝气电机(16)的动力输出轴上装有伸入曝气罐(4)上的表面曝气叶轮(17)。
4.如权利要求3所述的复合生化污水处理罐，其特征是：所述上盖(9)上共设有三块透气栅格(13)，其中两块透气栅格(13)对称设置，另一块透气栅格(13)位于曝气电机(16)的上方。
5.如权利要求1所述的复合生化污水处理罐，其特征是：所述多个卡装槽(8)与多个导流槽(14)相间设置。
6.如权利要求1-5中任一项所述的复合生化污水处理系统，其特征是：所述上盖(9)与曝气罐(4)的上部之间连接有将生化罐(2)内腔与曝气罐(4)内腔隔离的间隔板(18)。
7.如权利要求1所述的复合生化污水处理系统，其特征是：所述调节池(1)内设有将调节池内腔分隔呈进水腔和出水腔的滤网(19)，所述水泵位于出水腔内。
说明书
复合生化污水处理系统
技术领域
本实用新型涉及一种复合生化污水处理系统。
背景技术
随着经济建设发展，城市不断扩大，人口增加，城市的供水、排水及污水处理是每个城市建设的重点课题，它涉及保护生态，美化环境，节约用水的方方面面。现今世界许多地区缺水严重，我国也是其中之一。在城市建设中，污水处理的需要尤为突出。污水处理要用相应的装置、设备，现有技术中通常采用地埋式污水处理装置，目前国内地埋式污水处理装置多为接触氧化法和加速曝气法，虽然它有各自的优点但也有些不足。接触氧化法的缺点结构复杂，运行费用高，维护管理也比较困难;而加速曝气法处理系统太过复杂，还会加大投资，而且后期的污泥膨胀还会造成二次污染。
实用新型内容
本实用新型要解决的技术问题是针对上述缺陷提供一种处理系统简单、污水处理效果好且不会造成二次污染的复合生化污水处理系统。
为了解决上述技术问题，本实用新型提供了一种如下结构的复合生化污水处理系统，其包括连接有原水管的调节池和生化罐，调节池内设有水泵，生化罐的顶部连接有上盖，上盖上装有透气栅格，生化罐内连接有曝气罐，上盖上连接有内端伸入曝气罐内腔的混合曝气装置，水泵的出水端连接有穿过生化罐并与曝气罐内腔连通的进水管，其结构特点是：生化罐的内腔下部呈顶部大的锥台状，曝气罐的上部呈顶部小的锥台状且进水管的连接端设置在该锥台部上，生化罐下部的内腔壁上装有与之形状适应的支架，支架上环设有多个卡装槽，曝气罐的底部敞口且设有与支架上卡装槽配装的多个凸台，支架的内表面上设有连通曝气罐内腔和生化罐内腔的导流槽，生化罐的一侧还依次设有砂滤池和中水池，曝气罐的侧部装有连接砂滤池的出水管。
所述砂滤池包括池体，池体内自前往后依次装有自池体顶部向下伸出的前隔板和自池体底部向上伸出的后隔板，前隔板与池体的底部以及后隔板与池体的顶部分别设有过水间隙，池体内填充有活性炭。
混合曝气装置包括安装在上盖上的下支架，下支架上装有曝气电机，曝气电机的动力输出轴上装有伸入曝气罐上的表面曝气叶轮。
所述上盖上共设有三块透气栅格，其中两块透气栅格对称设置，另一块透气栅格位于曝气电机的上方。
所述多个卡装槽与多个导流槽相间设置。
所述上盖与曝气罐的上部之间连接有将生化罐内腔与曝气罐内腔隔离的间隔板。
所述调节池内设有将调节池内腔分隔呈进水腔和出水腔的滤网，所述水泵位于出水腔内。
由于采用了上述结构，本实用新型采用了具有下部锥台内腔的生化罐和上部锥台状内腔的曝气罐，通过双锥截面进行沉淀，沉淀效率大大提高，采用支架与曝气罐的连接结构，易于安装和调试且周期短，本系统净化处理的效率高，污泥矿化度高且亮小，无污染、无臭味，噪音小，便于与原有排水系统管道连接，处理过的水可实现二次利用，应用范围广泛，使用寿命长，节能、节水。由于处理水质较好，处理后的水再经过消毒等处理后即可作为室内冲厕、刷车等使用;应用范围广泛，不仅可以处理生活污水，还可以处理食品、饮料、屠宰等有机废水。
综上所述，本实用新型结构简单紧凑、占地面积小，污水处理效果好，并且具有处理过的水可实现二次利用和应用范围广泛的优点。
