申请日2012.12.25
公开(公告)日2013.08.07
IPC分类号B01D24/10; C02F3/00
摘要
本实用新型公开一种渗透反应式污水处理收水装置，包括主管和支管，所述支管与主管侧壁上进水口连接，所述支管侧壁上均布有渗透孔，所述支管中沿内壁设有铝筛网，所述铝筛网围成的腔体中还设有容纳渗滤物质的填料仓。所述支管外侧端头设有可拆卸的漏挡。所述支管为多段结构，每段均设有填料仓。本实用新型的优点在于：所设计的渗透反应式污水处理收水装置，通过改进集水管网的构造，可根据不同的污染物对象，选取充填最合适的不同填料，从而在集水功能之外，形成了对磷、氮等污染物的具有针对性的深度处理单元。投入资金少而效果明显，且结构简单，容易施工，利于推广。
权利要求书

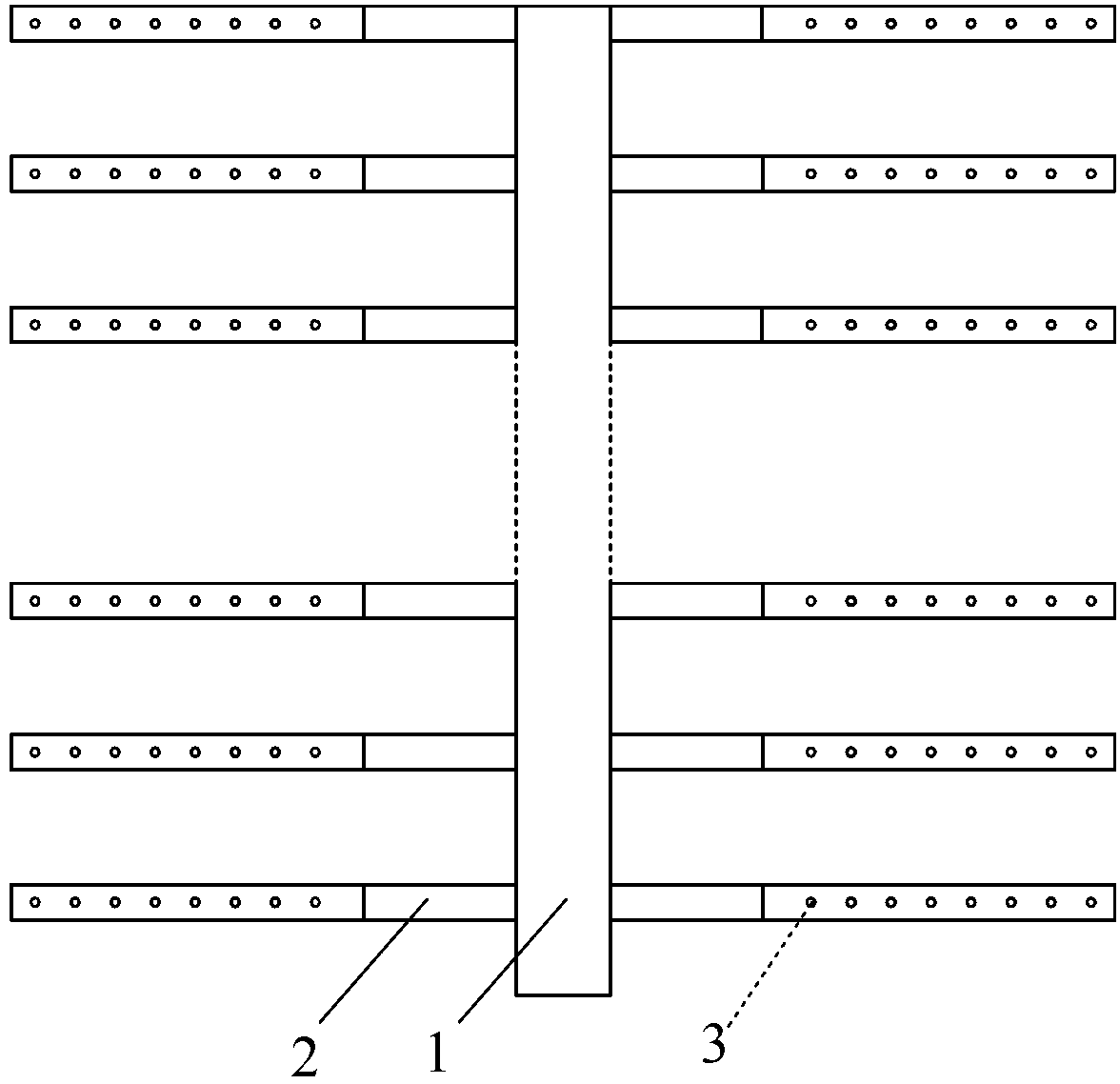

1.一种渗透反应式污水处理收水装置，包括主管(1)和支管(2)，所 述支管(2)与主管(1)侧壁上支管接口(7)连接，所述支管(2) 侧壁上均布有渗透孔(3)，其特征在于：所述主管(1)和支管(2) 中沿内壁设有铝筛网(4)，所述铝筛网(4)围成的腔体中还设有容 纳填充料(8)的填料仓(5)。
2.根据权利要求1所述的渗透反应式污水处理收水装置，其特征在于：所 述主管(1)和支管(2)外侧端头设有可拆卸的漏挡(6)。
3.根据权利要求1或2所述的渗透反应式污水处理收水装置，其特征在于 ：所述支管(2)为多段结构，每段均设有填料仓(5)。
说明书
渗透反应式污水处理收水装置
技术领域
本实用新型涉及污水处理装置，具体地指一种渗透反应式污水处理收 水装置。
背景技术
随着我国经济的深入发展，城镇化建设的重视和推进，中小城镇和农 村的生活污水处理，已经越来越引起广泛的社会关注，国家、社会也 为此投入了大量的物力财力。
人工湿地污水处理技术由于建设投资少、运行费用低、处理效果稳定 、维护管理简单，成为当今社会适用于中小城镇和农村生活污水 处理 的主要技术，也是国家鼓励发展的先进、环保的污水处理技术。但是 ，由于人工湿地污水处理技术主要是依靠有机物、植物、微生物形成 的生物链，通过物理、生物的协同作用来降解污水，所以用于农村和 中小城镇生活污水中含磷、氮等污染物质较多的生活污水的处理，除 磷脱氮的效果不是十分显著，不能达到国家的地表水排放要求，局限 了人工湿地污水处理技术的广泛应用。而利用传统的A2/O法等工艺进 行处理，虽能除磷脱氮，但造价高昂、电能耗大、运行成本高，不适 于农村和中小城镇的应用。
传统的收水器是运用管材构造的一种集水管网系统，一般由主管和支 管构成，支管布有均匀的孔隙。经过处理的污水出水，通过石、沙渗 滤，从支管孔隙进入收水器，经由主管汇集后排放出水。这种污水处 理装置处理效果并不好，不能有效地去除污水中的污染物质，而且无 法更换填料，一旦堵塞，只有更换全套装置，维护成本高。
发明内容
本实用新型的目的就是要克服现有污水处理装置装置存在的缺陷，提 供一种结构简单、经济实用、性能优良的渗透反应式污水处理收水装 置。
为实现上述目的，本实用新型所设计的渗透反应式污水处理收水装置 ，包括主管和支管，所述支管与主管侧壁上支管接口连接，所述支管 侧壁上均布有渗透孔，其特征在于：所述主管和支管中沿内壁设有铝 筛网，所述铝筛网围成的腔体中还设有容纳填充料的填料仓。
进一步地，所述主管和支管外侧端头设有可拆卸的漏挡。
进一步地，所述支管为多段结构，每段均设有填料仓。
本实用新型的优点在于：所设计的渗透反应式污水处理收水装置，通 过改进集水管网的构造，可根据不同的污染物对象，选取充填最合适 的不同填料，从而在集水功能之外，形成了对磷、氮等污染物的具有 针对性的深度处理单元。投入资金少而效果明显，且结构简单，容易 施工，利于推广。
