申请日2013.03.11
公开(公告)日2013.08.14
IPC分类号C02F3/30
摘要
本实用新型公开了一种节能的膜生物反应器污泥回流装置，其特征在于，通过气提装置将膜反应区污泥回流至兼氧区，从而减少回流泵设备装置，达到节约能源的目的。
权利要求书
1.一种节能的膜生物反应器污泥回流装置，其特征在于：通过气提装置将膜反应区污泥回流至兼氧区，从而减少回流泵设备装置，达到节能目的。
2.根据权利要求1所述的一种节能的膜生物反应器污泥回流装置，其特征在于：利用好氧过程中的风机产生的风余量达到气提的效果，而不必新增风机。
说明书
一种节能的膜生物反应器污泥回流装置
技术领域
本实用新型公开了一种膜生物反应器污泥回流装置，属于污水处理装置领域，特别是涉及一种节能的膜生物反应器污泥回流装置。
背景技术
在污水处理过程中，利用好氧生物法处理污染物，好氧过程会产生剩余污泥，这部分污泥大部分还有活性，故需回流保证好氧过程中的污泥量。传统污泥回流通过回流泵等动力设备回流至兼氧区，由此产生的电能和前期投资都比较高，而且回流是间歇式的，这势必导致设备闲置浪费。
发明内容
为了克服上述现有技术的不足，本实用新型提供了一种节能的膜生物反应器污泥回流装置。

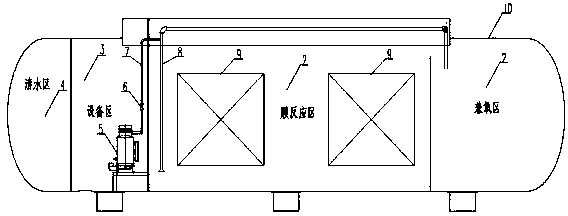

本实用新型所采用的技术方案是：将管道伸至膜反应区污泥底部，另外一头连接至需回流的兼氧区，在管道中部开孔，将连接风机的管道放入伸至污泥底部的管道，通过气提原理，将污泥间歇性回流。
与现有技术相比，本实用新型的有益效果是：创新的利用了气提原理，利用好氧过程中风机产生的多余风量，通过污泥回流管道达到污泥气提效果。无需增加任何动力装置，能将污泥回流，这大大节省了前期投资和运行费用。
