申请日2013.11.18
公开(公告)日2014.04.09
IPC分类号B01D29/01
摘要
油井井口污水回收装置属于污水回收装置，由底座连接在筒体底部构成，作为本实用新型的技术方案：筒体前部设有前人孔，前人孔上方设有盖板，筒体背面设有吸水口和反冲洗口，筒体顶部为梯子平台和顶人孔及涡轮风机出口，筒体内部由挡板和滤板分隔，筒体内设有冲洗管a和冲洗管b。本实用新型经过上述技术方案，达到了如下有益效果：污水处理效果好，能直接在油井井口进行污水处理，且能回收循环利用，不影响井口周围的环境，且降低了工人的工作量。
权利要求书

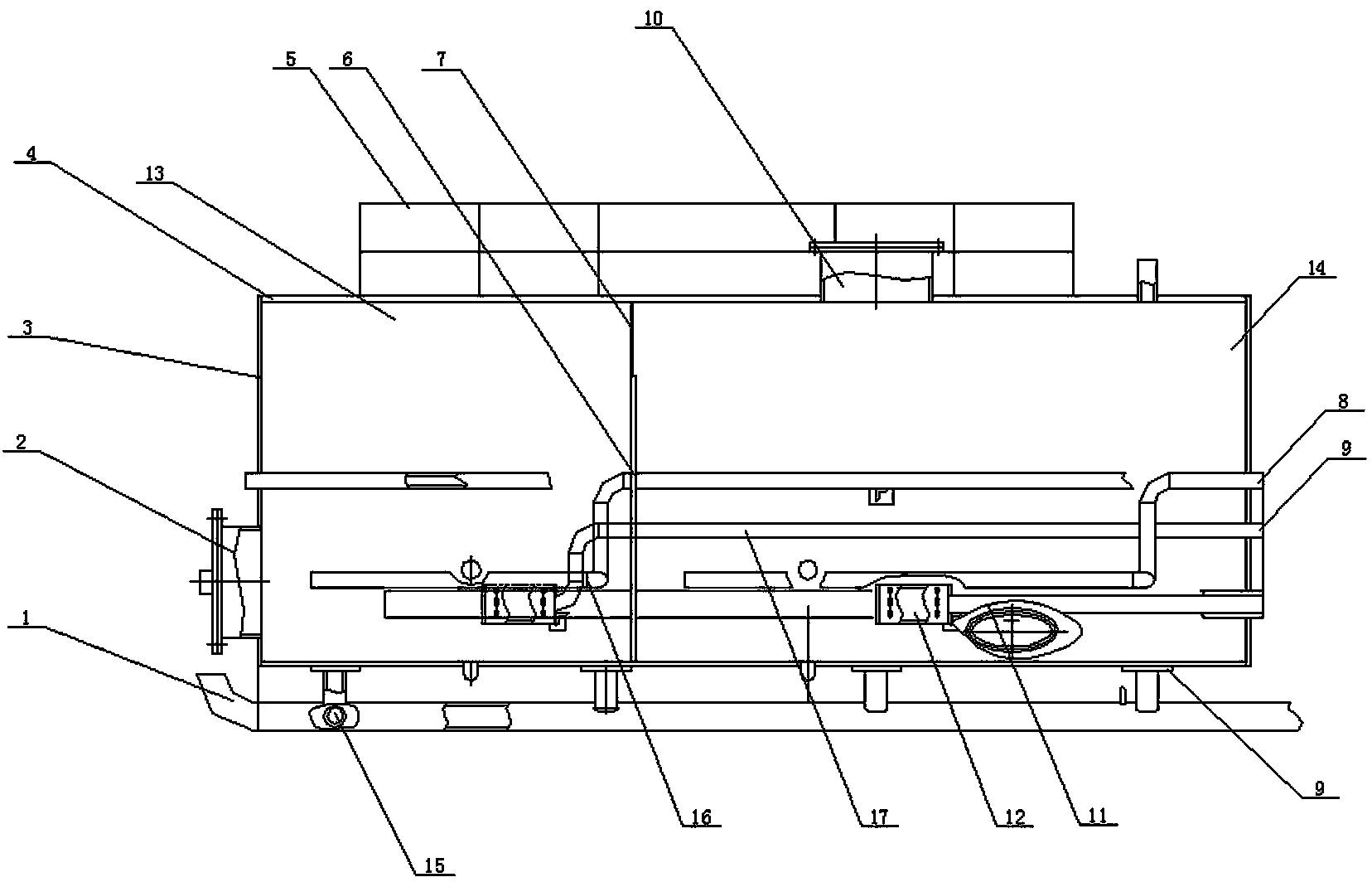

1. 油井井口污水回收装置，由底座(1)连接在筒体(4)底部构成，其特征在于筒体(4)前部设有前人孔(2)，前人孔(2)上方设有盖板(3)，筒体(4)背面设有吸水口(8)和反冲洗口(9)，筒体(4)顶部为梯子平台(5)和顶人孔(10)及涡轮风机出口(11)，筒体(4)内部由挡板(6)和滤板(7)分隔，筒体(4)内设有冲洗管a(16)和冲洗管b(17)。
2. 如权利要求1所述的油井井口污水回收装置，其特征在于冲洗管a(16)设置在筒体(4)前腔(13)内，冲洗管b(17)设置在筒体(4)的后腔(14)内，且均为U型。
3. 如权利要求1或2所述的油井井口污水回收装置，其特征在于冲洗管b(17)由垫板(18)和支撑杆(19)固定在筒体(4)内。
4. 如权利要求1所述的油井井口污水回收装置，其特征在于筒体(4)的底部设有吸水管(12)，吸水管(12)与连通排污管连接(11)。
5. 如权利要求1所述的油井井口污水回收装置，其特征在于筒体(4)底部设有排污口(15)。
说明书
油井井口污水回收装置
技术领域
本实用新型属于污水回收装置，具体说是一种油井井口回收装置。
背景技术
在油田生产中，油井井口产生的污水常常得不到处理。既浪费了水资源，又污染了环境，给生产工作带来了麻烦。北方冬日污水结冰，如果污水处理不当，严重影响油井的正常生产。而污水通过运输，集中处理这样的方法十分繁琐。
发明内容
为了解决上述问题，本实用新型旨在提供一种能在井口直接对井口污水进行回收处理，且能使处理过的污水继续进入井口循环使用的油井井口污水回收装置。
为了达到上述目的，本实用新型采用如下技术方案：
油井井口污水回收装置，由底座连接在筒体底部构成，作为本实用新型的技术方案：筒体前部设有前人孔，前人孔上方设有盖板，筒体背面设有吸水口和反冲洗口，筒体顶部为梯子平台和顶人孔及涡轮风机出口，筒体内部由挡板和滤板分隔，筒体内设有冲洗管a和冲洗管b。
作为本实用新型的进一步改进，冲洗管a设置在筒体前腔内，冲洗管b设置在筒体的后腔内，且均为U型。
作为本实用新型的进一步改进，冲洗管b由垫板和支撑杆固定在筒体内。
作为本实用新型的进一步改进，筒体的底部设有加热直管，加热直管由后腔贯穿至前腔。
作为本实用新型的进一步改进，筒体底部设有排污口。
本实用新型经过上述技术方案，达到了如下有益效果：污水处理效果好，能直接在油井井口进行污水处理，且能回收循环利用，不影响井口周围的环境，且降低了工人的工作量。
