申请日2013.11.18
公开(公告)日2014.05.28
IPC分类号C02F103/30; C02F9/02
摘要
本实用新型公开了一种印染废水循环利用系统，包括染缸及与染缸相连的输入、输出通道;还包括引流泵和净化池;所述输出通道通过引流泵引到安装在高处的净化池的输入端;所述净化池输出端通过管道依次连接有过滤片、第一单向阀和水质监测窗;所述水质监测窗后端安装有管道转向阀;所述管道转向阀分别通过第二单向阀连接输入处净化工序的输入端和输出处净化工序的输入通道。本实用新型的印染废水循环利用系统，通过循环利用工序，将水进一步净化后再重复利用水，既节约了水资源，同时也降低了污水排放量。
权利要求书

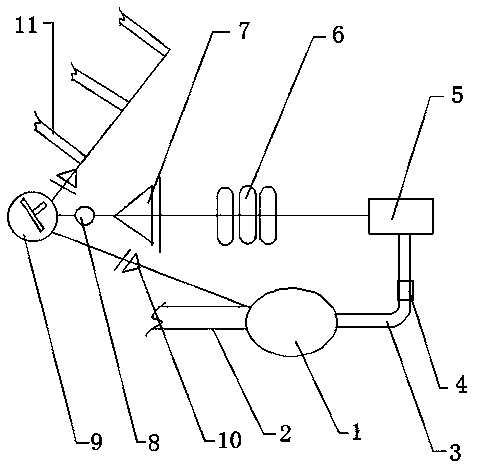

1.一种印染废水循环利用系统，包括染缸(1)及与染缸相连的输入通道(2)和输出通道(3);还包括引流泵(4)和净化池(5);所述输出通道(3)通过引流泵(4)引到安装在高处的净化池(5)的输入端;所述净化池(5)输出端通过管道依次连接有过滤片(6)、第一单向阀(7)和水质监测窗(8);所述水质监测窗(8)后端安装有管道转向阀(9);所述管道转向阀(9)分别通过第二单向阀(10)连接输入处净化工序的输入端(11)和输出处净化工序的输入通道(2)。
2.根据权利要求1所述的印染废水循环利用系统，其特征在于：所述的净化池(5)内安装有净化装置。
3.根据权利要求1所述的印染废水循环利用系统，其特征在于：所述的水质监测窗(8)为环形结构，窗口由凸透镜密封。
4.根据权利要求1所述的印染废水循环利用系统，其特征在于：所述的净化池(5)和染缸(1)通过管道垂直安装。
说明书
一种印染废水循环利用系统
技术领域
本实用新型涉及一种废水循环利用系统，具体涉及一种印染废水循环利用系统。
背景技术
现有的印染产业在印染过程中，都会产生一定量的污水排出管外，污染周围的环境，而在印染过程中，染缸中的水在最后几道工序排出的水是比较干净的，现有的染缸通常都是将所有使用后的水都当做污水排出在外，这样既增加了环境污染的面积，同时又对水造成了大量的浪费;与国家节能减排的政策不相符。
实用新型内容
为解决上述问题，本实用新型目的于提供一种环境污染较小、可循环利用的印染废水循环利用系统。
为实现上述目的，本实用新型所采用的技术方案是：本实用新型的包括染缸及与染缸相连的输入、输出通道;还包括引流泵和净化池;所述输出通道通过引流泵引到安装在高处的净化池的输入端;所述净化池输出端通过管道依次连接有过滤片、第一单向阀和水质监测窗;所述水质监测窗后端安装有管道转向阀;所述管道转向阀分别通过第二单向阀连接输入处净化工序的输入端和输出处净化工序的输入通道。
作为优选，所述的净化池内安装有净化装置。
作为优选，所述的水质监测窗为环形结构，窗口由凸透镜密封。
作为优选，所述的净化池和染缸通过管道垂直安装。
本实用新型的印染废水循环利用系统，与现有技术相比，增加了一道水净化循环利用工序，将染缸在最后一道工序中的水进行循环利用，避免了将使用后的水直接当污水排出在外，通过循环利用工序，将水进一步净化后再重复利用水，既节约了水资源，同时也降低了污水排放量。
