申请日2012.11.08
公开(公告)日2013.03.27
IPC分类号C02F11/12
摘要
在本发明提供了一种污泥动能干化系统，包括动能干化装置，动能干化装置包括壳体，壳体内底部设有第一转轴，第一转轴上固定连接有转盘，钢磨刀沿周向固定于转盘上，第一转轴上方设置不锈钢波浪板，不锈钢波浪板开有与通道导通的第一通孔，通道上设置的隔离板开有与通道导通的第二通孔，通道周边位于不锈钢波浪板上方装有发热体。在本发明还提供了的一种污泥动能干化方法。采用此污泥动能干化系统及污泥动能干化方法，可以制造良好的粉碎干化效果，并且粉碎干化的过程中可把病菌消灭，也使得已干化的物料臭味降低。
权利要求书

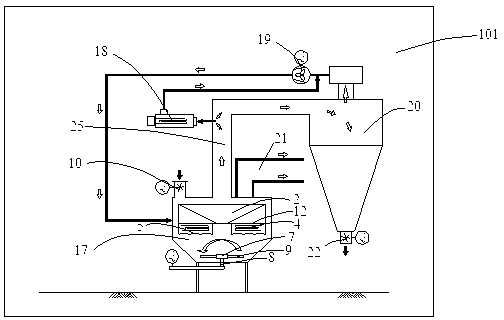

1.一种污泥动能干化系统，其特征在于，包括动能干化装置(17)，所述动能干化装置(17)包括壳体(3)，所述壳体(3)内底部设有第一转轴(8)，所述第一转轴(8)上固定连接有转盘(7)，钢磨刀(9)沿周向固定于所述转盘(7)上，所述第一转轴(8)上方设置不锈钢波浪板(5)，所述不锈钢波浪板(5)开有与通道(11)导通的第一通孔(13)，所述通道(11)上设置的隔离板(12)开有与所述通道(11)导通的第二通孔(14)，所述通道(11)周边位于所述不锈钢波浪板(5)上方装有发热体(4)。
2.如权利要求1所述的污泥动能干化系统，其特征在于，所述壳体(3)里设置撞击槽(6)，所述第一转轴(8)装在所述撞击槽(6)里面。
3.如权利要求2所述的污泥动能干化系统，其特征在于，所述撞击槽(6)呈杯状，所述第一转轴(8)位于所述撞击槽(6)的中央，所述第一通孔(13)位于所述第一转轴(8)的正上方。
4.如权利要求1或2所述的污泥动能干化系统，其特征在于，所述不锈钢波浪板(5)上分布有热丝(15)。
5.如权利要求1或2所述的污泥动能干化系统，其特征在于，包括四把对称设置在所述转盘(7)上的所述钢磨刀(9)。
6.如权利要求1所述的污泥动能干化系统，其特征在于，在所述通道(11)上方设有第二转轴(1)，挡板(2)沿周向固定于所述第二转轴(1)上。
7.如权利要求6所述的污泥动能干化系统，其特征在于，包括六块对称设置在所述第二转轴(1)上的所述挡板(2)。
8.如权利要求1所述的污泥动能干化系统，其特征在于，所述动能干化装置(17)里的操作温度为60°C-80°C。
9.一种污泥动能干化方法，其特征在于，包括以下步骤：
S1:污泥从进料口(10)进入动能干化装置(17);
S2:所述动能干化装置(17)的钢磨刀(9)的转动将气流带动，污泥在钢磨刀(9)和不锈钢波浪板(5)的空间里不停的撞击;
S3:干化污泥从出料口(22)排除，被输送到干污泥储存缸(31)。
说明书
一种污泥动能干化系统及污泥动能干化方法
技术领域
本发明涉及机械领域，具体而言，特别涉及一种污泥动能干化系统及污泥动能干化方法。
背景技术
污水处理所产生的污泥有较高的含水量，由于水分与污泥颗粒结合的特性，采用机械方法脱除具有一定的限制。在污水的处理过程中，细菌及大部分寄生生物留存在污泥中，随着颗粒的沉淀沉积到污泥中，这样的污泥直接实用或者弃置，可能会污染食物链。再者，如果不控制使用含有重金属的污泥，会给土地造成不可逆的耕地退化。由于污泥主要成分包含有机质和矿物质，可以用来改良土壤，可以作为低热值的燃料加以利用，处理后也可以作为建材原料。
目前，绝大部分的污泥都是弃置或者填埋，而堆放、弃置、填埋的资源越来越少，极小量进行干化后用于制作化肥，污泥农用是污泥最终处置手段中的最佳选择。在现有技术中，还没有发现一种系统可以有效地解决污泥处理过程中的含水量高的问题，因此，有必要提出一种系统对污泥进行干化，而让其成为一种有价值的资源。
发明内容
本发明旨在提供一种污泥动能干化系统及污泥动能干化方法，能够有效地解决污泥处理过程中的含水量高的问题。
在本发明提供了一种污泥动能干化系统，包括动能干化装置，所述动能干化装置包括壳体，所述壳体内底部设有第一转轴，所述第一转轴上固定连接有转盘，钢磨刀沿周向固定于所述转盘上，所述第一转轴上方设置不锈钢波浪板，所述不锈钢波浪板开有与通道导通的第一通孔，所述通道上设置的隔离板开有与所述通道导通的第二通孔，所述通道周边位于所述不锈钢波浪板上方装有发热体。
进一步地，所述壳体里设置撞击槽，所述第一转轴装在所述撞击槽里面。
进一步地，所述撞击槽呈杯状，所述第一转轴位于所述撞击槽的中央，所述第一通孔位于所述第一转轴的正上方。
进一步地，所述不锈钢波浪板上分布有热丝。
进一步地，所述的污泥动能干化系统包括四把对称设置在所述转盘上的所述钢磨刀-。
进一步地，在所述通道上方设有第二转轴，挡板沿周向固定于所述第二转轴上。
进一步地，所述的污泥动能干化系统包括六块对称设置在所述第二转轴上的所述挡板。
进一步地，所述动能干化装置里的操作温度为60°C-80°C。
在本发明还提供了的一种污泥动能干化方法，包括以下步骤：
S1: 污泥从进料口进入动能干化装置;
S2: 所述动能干化装置的钢磨刀的转动将气流带动，污泥在钢磨刀和不锈钢波浪板的空间里不停的撞击;
S3: 干化污泥从出料口排除，被输送到干污泥储存缸。
此污泥动能干化系统里的电机带动动能干化装置的钢磨刀转动而产生巨大的旋风及离心力，污泥颗粒在钢磨刀和不锈钢波浪板的不停撞击下变成粉末，并产生热能，热丝和发热体的传热作用使污泥颗粒得到更高的温度，污泥颗粒的湿度会转化成蒸汽，蒸汽从污泥颗粒析出会立即凝聚成水点，继续撞击下水份跟物料分离。另外，病菌会与污泥颗粒一同撞击并产生较高的温度，冲击力和高温环境的作用，使得此系统带有灭菌的功能。
采用此污泥动能干化系统及污泥动能干化方法，可以制造良好的粉碎干化效果，并且粉碎干化的过程中可把病菌消灭，也使得已干化的物料臭味降低。
