申请日2012.11.09
公开(公告)日2013.05.15
IPC分类号C02F1/40; C07C51/42
摘要
一种从二聚酸水洗废水中提取粗二聚酸的装置，包括分离器，分离器上端设有含粗二聚酸废水进口，所述分离器内设有截流挡板，分离器侧面上端设有工艺出口，分离器侧面下端设有出水口，出水口分二路，一路接排水管，另一路接废水出口软管，所述废水出口软管为“倒U”型设计，“倒U”型顶部设有破虹。具有简便可靠、原料消耗低、劳动强度低、节能环保、回收得率高的特点。
权利要求书

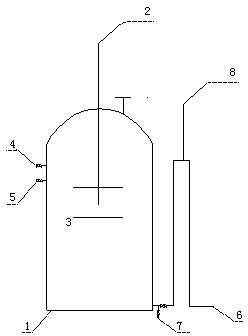

1.一种从二聚酸水洗废水中提取粗二聚酸的装置，包括分离器(1)，分离器(1)上端设有含粗二聚酸废水进口(2)，其特征在于，所述分离器(1)内设有截流挡板(3)，分离器(1)侧面上端设有工艺出口(4)，分离器(1)侧面下端设有出水口，出水口分二路，一路接排水管(7)，另一路接废水出口软管(6)，所述废水出口软管为“倒U”型设计，“倒U”型顶部设有破虹(7)。
2.根据权利要求1所述的一种从二聚酸水洗废水中提取粗二聚酸的装置，其特征在于，所述分离器(1)侧面上端设有灌装出口(5)。
说明书
一种从二聚酸水洗废水中提取粗二聚酸的装置
技术领域
本实用新型涉及一种从二聚酸水洗废水中提取粗二聚酸的装置。
背景技术
利用纯水进行水洗二聚酸，通过分离后所排废水还含有约2%的粗二聚酸，过去厂家将废水简单分离，作为废水进行排放到污水处理站，对环保处理造成较大的难度。对废水进一步提取，提高产品收率和降低污水物排放的环保处理难度，予以推广。
实用新型内容
本实用新型其目的就在于提供一种从二聚酸水洗废水中提取粗二聚酸的装置，具有简便可靠、原料消耗低、劳动强度低、节能环保、回收得率高的特点。
实现上述目的而采取的技术方案，包括分离器，分离器上端设有含粗二聚酸废水进口，所述分离器内设有截流挡板，分离器侧面上端设有工艺出口，分离器侧面下端设有出水口，出水口分二路，一路接排水管，另一路接废水出口软管，所述废水出口软管为“倒U”型设计，“倒U”型顶部设有破虹。
与现有技术相比本实用新型具有以下优点。
本装置是利用二聚酸水洗所排废水为原料，经过静置分层等工艺生产出粗成品，再送到生产工序中生产成品。这种装置提取时不加任何材料，避免了由此而引入的污染物及其后处理过程。本装置具有简便可靠、不增加原料消耗、自动化操作程度高、劳动强度低、节能环保、回收得率高，适于工业化生产。
