申请日2013.11.16
公开(公告)日2015.03.04
IPC分类号B01D21/24; B01D21/02
摘要
本发明公开了一种污水处理装置，涉及污水处理技术领域，包括上端敞口的罐体和从该敞口端伸入所述罐体内的导流筒，所述导流筒的上部为上大下小的锥状体，所述罐体的敞口端与所述锥状体的外壁密封连接，所述锥状体的小端边沿向下延伸至所述罐体的下部形成管状部，在所述罐体的底部于所述管状部的正下方设置有伸出罐体外的导管，所述导管的上端高于所述罐体的内底面，所述罐体的上部壁体设有排水管，所述罐体底部设置有排污阀。本发明比较于现有技术，利用污水中的颗粒在加速流动过程中因重力和向下的惯性作用，进行初步分离，从而大幅度减小了沉降池的污水处理量，有利于减少污水处理系统的占地面积和处理成本，提高了污水处理的效率。
权利要求书
1.一种污水处理装置，其特征在于：包括上端敞口的罐体和从该敞口端伸入所述罐体内的导流筒，所述导流筒的上部为上大下小的锥状体，所述罐体的敞口端与所述锥状体的外壁密封连接，所述锥状体的小端边沿向下延伸至所述罐体的下部形成管状部，在所述罐体的底部于所述管状部的正下方设置有伸出罐体外的导管，所述导管的上端高于所述罐体的内底面，所述罐体的上部壁体设有排水管，所述罐体底部设置有排污阀。
2.根据权利要求1所述的污水处理装置，其特征在于：所述管状部具有一段径向缩小的管段。
3.根据权利要求1或2所述的污水处理装置，其特征在于：所述罐体的中部壁体设置有所述排水管。
说明书
污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其是一种加快污水处理的辅助装置。
背景技术
带有悬浮颗粒的污水处理方法，通常是采用沉降池进行沉降，待一段时间静止后，固体颗粒在重力作用下沉降，将沉降后形成的净水排出后，对池底的污泥进行回收处理。为了加快沉降速度，在待处理的污水内加入药剂产生絮凝物，可以缩短污水处理时间。但是，污水处理量大时，需要足够多的沉降池来进行沉降作业，这不仅使得污水处理系统的占地面积增大，增加了处理成本，而且沉降效率低。
发明内容
本发明的目的是提供一种污水处理装置，这种装置可以解决带悬浮颗粒的污水处理存在处理系统占地面积大、成本高和效率低的问题。

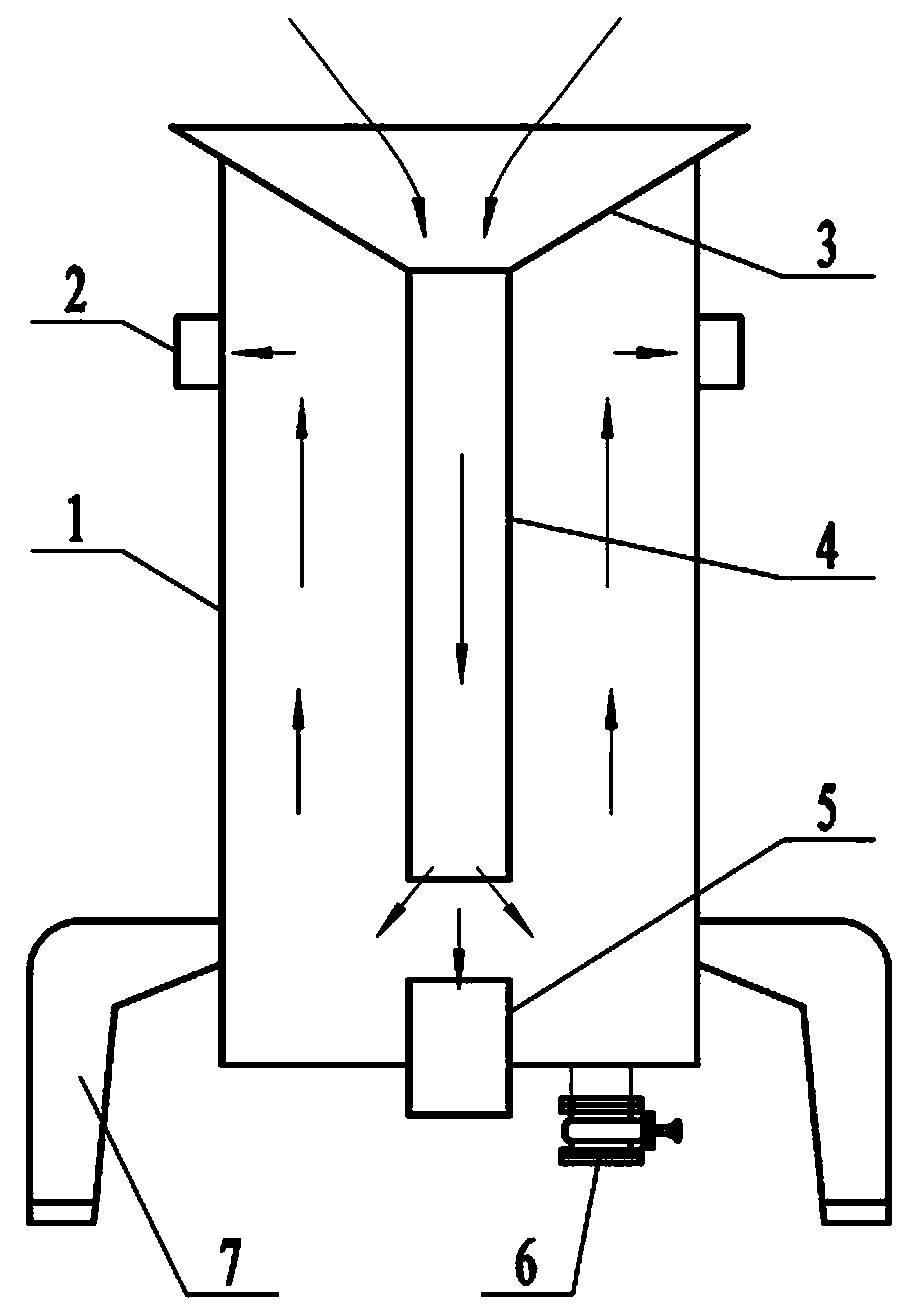

为了解决上述问题，本发明采用的技术方案是：这种污水处理装置，包括上端敞口的罐体和从该敞口端伸入所述罐体内的导流筒，所述导流筒的上部为上大下小的锥状体，所述罐体的敞口端与所述锥状体的外壁密封连接，所述锥状体的小端边沿向下延伸至所述罐体的下部形成管状部，在所述罐体的底部于所述管状部的正下方设置有伸出罐体外的导管，所述导管的上端高于所述罐体的内底面，所述罐体的上部壁体设有排水管，所述罐体底部设置有排污阀。
上述污水处理装置的技术方案中，更具体的技术方案还可以是：所述管状部具有一段径向缩小的管段。
进一步的，所述罐体的中部壁体设置有所述排水管。
由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：污水经导流筒加速流动，污水中的颗粒在加速流动过程中因重力和向下的惯性作用从流出罐体，而大部分水分子则在罐体内上浮后逐渐澄清并从罐体上部排出，从而实现初步分离，大幅度减小了沉降池的污水处理量，有利于减少污水处理系统的占地面积和处理成本，提高了污水处理的效率。
