申请日2013.11.16
公开(公告)日2014.04.23
IPC分类号C02F9/14
摘要

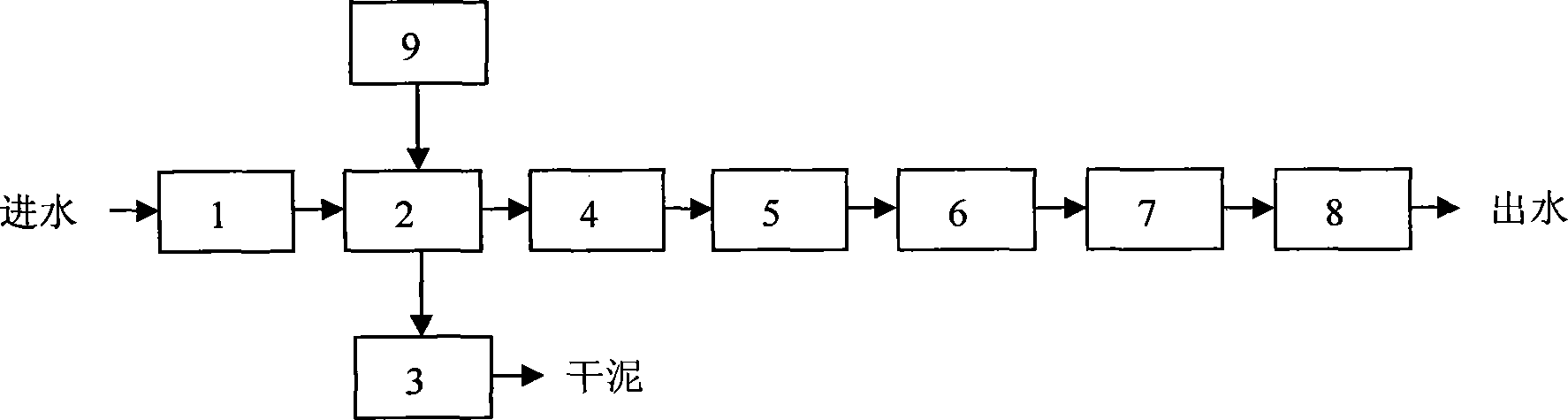

本实用新型公开了一种适合低温环境的高浓度有机废水处理设施，其特征在于它主要包括高浓度有机废水收集池(1)、中和反应池(2)、污泥干化池(3)、厌氧池(4)、砂滤池(5)、中间水池(6)、植物复合床(7)、清水蓄水池(8);其中，所述中和反应池(2)的上方设有曝气器、pH计和投药点(9);高浓度有机废水收集池(1)、中和反应池(2)、厌氧池(4)、砂滤池(5)、中间水池(6)依次相通;中间水池(6)和植物复合床(7)之间设有喷淋管;植物复合床(7)和清水蓄水池(8)通过管道相连通;中和反应池(2)和污泥干化池(3)通过管道相连通。该实用新型运转费用低、废水处理能力强，能够达到排放标准，不仅可以绿化和美化环境，而且还可以适合低温环境的高浓度有机废水处理。
权利要求书
1.一种适合低温环境的高浓度有机废水处理设施，其特征在于：它主要包括高 浓度有机废水收集池(1)、中和反应池(2)、污泥干化池(3)、厌氧池(4)、 砂滤池(5)、中间水池(6)、植物复合床(7)、清水蓄水池(8);其中，所述 中和反应池(2)的上方设有曝气器、pH计和投药点(9);高浓度有机废水收集 池(1)、中和反应池(2)、厌氧池(4)、砂滤池(5)、中间水池(6)依次相通; 中间水池(6)和植物复合床(7)之间设有喷淋管;植物复合床(7)和清水蓄 水池(8)通过管道相连通;中和反应池(2)和污泥干化池(3)通过管道相连 通。
2.根据权利要求1所述的一种适合低温环境的高浓度有机废水处理设施，其特 征在于：所述植物复合床(7)从下往上依次是排水管(10)、碎石层(11)、滤 布层(12)、粗砂层(13)、热水管(14)、吸附填料层(15);吸附填料层(15) 上种植有特定植物，此类植物通过光合作用将吸附填料层(15)中吸附的有机 物转化为植物纤维，从而活化了吸附填料层(15);热水管(14)保持吸附填料 层(15)的温度在25-30℃之间，以利于植物复合床(7)在低温环境下发挥作 用，不仅可以适合南方的一般气候条件，而且还可以适合北方冬季寒冷的气候 条件。
说明书
一种适合低温环境的高浓度有机废水处理设施
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种适合低温环境的高浓 度有机废水处理设施。
背景技术
化工企业在化工合成、清洗槽罐时产生的废水富含大量有机物，化学成 分繁多且复杂，废水处理相当困难。本公司申请的实用新型专利(申请号 201320335061.4)提到的一种污水处理设备，不仅可以处理化工企业产生的高 浓度有机废水，而且还可以绿化和美化环境。但是，这种污水处理设备只适合 南方的一般气候条件，在北方冬季寒冷的气候条件下将很难发挥作用。
发明内容
本实用新型的目的在于针对现有技术的不足，而提供一种运转费用低、 废水处理能力强，能够达到排放标准，不仅可以绿化和美化环境，而且还可以 适合低温环境的高浓度有机废水处理设施。
本实用新型是通过以下技术来实现的。
一种适合低温环境的高浓度有机废水处理设施，其特征在于：它主要包 括高浓度有机废水收集池(1)、中和反应池(2)、污泥干化池(3)、厌氧池(4)、 砂滤池(5)、中间水池(6)、植物复合床(7)、清水蓄水池(8);其中，所述 中和反应池(2)的上方设有曝气器、pH计和投药点(9);高浓度有机废水收集 池(1)、中和反应池(2)、厌氧池(4)、砂滤池(5)、中间水池(6)依次相通; 中间水池(6)和植物复合床(7)之间设有喷淋管;植物复合床(7)和清水蓄 水池(8)通过管道相连通;中和反应池(2)和污泥干化池(3)通过管道相连 通。
所述的一种适合低温环境的高浓度有机废水处理设施，其特征在于：所 述植物复合床(7)从下往上依次是排水管(10)、碎石层(11)、滤布层(12)、 粗砂层(13)、热水管(14)、吸附填料层(15);吸附填料层(15)上种植有特 定植物，此类植物通过光合作用将吸附填料层(15)中吸附的有机物转化为植 物纤维，从而活化了吸附填料层(15);热水管(14)保持吸附填料层(15)的 温度在25-30℃之间，以利于植物复合床(7)在低温环境下发挥作用，不仅可 以适合南方的一般气候条件，而且还可以适合北方冬季寒冷的气候条件。
本实用新型的有益效果为：本实用新型运转费用低、废水处理能力强， 能够达到排放标准，不仅可以绿化和美化环境，而且还可以适合低温环境的高 浓度有机废水处理。
