申请日2012.11.09
公开(公告)日2013.02.13
IPC分类号E03C1/12; E03C1/126; E03C1/264
摘要
本发明公开了一种针对小高层居民生活楼的住房生活废水处理回用系统。根据小高层居民生活楼的特点，本发明将上一楼层的部分厨房较清洁的废水和洗漱用水(包括卫生间洗脸池里的洗衣服及洗澡用水)收集流到下一楼层吊顶的净水箱，经过物理过滤和生化过滤的净化处理后，排到储水箱中作为下一楼层的冲厕及涮洗拖把、洗车等杂用水。本发明系统全面考虑整个废水处理回用系统的自动化处理，合理利用电磁阀定时排污装置定时排出净化后的水，以及定时利用反冲洗装置适时对水箱进行全面反冲洗。本发明水箱的设计，实现了中水不足时由自来水自动补充，使得在任何情况下马桶均能正常冲水，是一种方便、高效的节水系统。
权利要求书
1.居民住房生活废水处理回用系统，其特征在于，上一楼层所用部分洗漱废水收集起来经管网流入下一楼层吊顶净水箱中，废水在净水箱中首先经过多级弧形格栅过滤，所述多级弧形格栅分为两组：第一组为疏格栅，第二组为细密格栅，两组格栅间装有鱼缸过滤毛刷以及螺旋细菌屋毛刷过滤器，在所述细密格栅的最后两层中间装入生化棉过滤棉;经多级弧形格栅过滤后的废水再经过净水箱中的活性吸附净化装置进行净化杀菌处理;所述净水箱的上方设置有溢流管，溢流管连接总废水管，所述净水箱的近出水口处安装UV杀菌消毒装置灯;废水经净水箱净化后通过管道排入到储水箱中，储水箱为大水箱与小水箱连通的水箱，所述小水箱的底部设有浮球进水阀，浮球进水阀与自来水管道连接;所述储水箱上部设有溢水管，溢水管连接所述总废水管，所述储水箱下部设有供水管，并通过三通管将供水管的水进行分流：一部分与马桶水箱相连，利用重力为其供水，另一部分安放于拖把水槽的上方，并安装有水龙头，这两部分产生的废水由蹲坑和拖把水槽的下水管流入最终废水管道。
2.根据权利要求1所述的居民住房生活废水处理回用系统，其特征在于，所述净水箱的弧形格栅间还装有自动反冲洗装置，同时在废水经过所述疏格栅前方的净水箱底部装入鼓气装置。
3.根据权利要求1或2所述的居民住房生活废水处理回用系统，其特征在于，所述净水箱中的水排入储水箱中采用虹吸法或者采用电磁阀开关控制定时排水。
4.根据权利要求3所述的居民住房生活废水处理回用系统，其特征在于，所述净水箱和储水箱的箱底均为坡面式。
说明书
居民住房生活废水处理回用系统
技术领域
本发明涉及一种用于居民生活废水处理回用系统，是一种节水系统。
背景技术
目前已有家庭生活废水回用系统的设计。此项生活废水的设计是将屋顶的雨水、厨房用水、洗漱用水等生活废水收集起来作为冲厕及冲洗拖把的用水。但目前这类设计存在诸多不足之处，例如，从成本方面考虑：1、原有的系统技术均使用水泵将低处水升到高处储水箱中以用于冲厕。成本太高，且管道布置过多，增加成本。2、原有的系统技术收集水量过大，不仅供过于求，而且雨水厨房用的油污废水为水的过滤带来一定难度，增加成本。从使用不便方面考虑：原有的系统技术说明如何进行中水的再利用，并没有考虑到当中水不足时，如何做到将自来水自动补充进来，以保证在任何正常情况下均能保证正常冲水。有些设计作品虽指明自来水的补充，但还是需要人为开关控制，并没有实现自来水自动补充控制。从技术方面考虑：1、原有的系统技术，仅采用单方面的生化过滤，使得净化过滤不够彻底，水较长时间的存放，容易对人的健康造成一定程度的伤害。2、原有的类似系统设计，将净水箱和储水箱均放于地面处理，占用活动空间，造成很大不便。
发明内容
针对以上现有技术的不足，根据小高层居民住房的特点，本发明提供一种更加经济合理、适合广大小高层居民住房及高校学生宿舍的废水处理回用系统，将更加合理的节约利用生活废水。

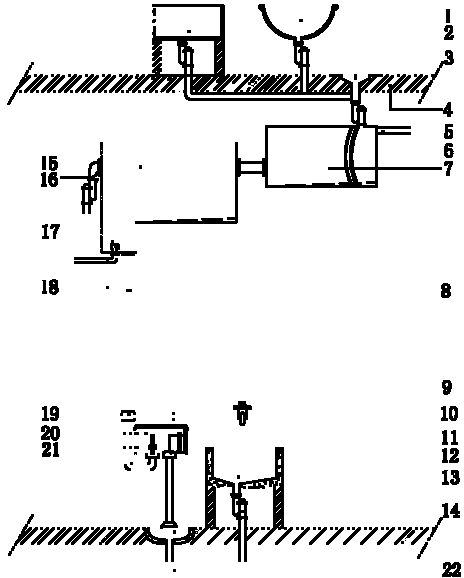

本发明的工作原理可简要表述为：将上一楼层的部分厨房较清洁的废水，洗漱用水(包括卫生间洗脸池里的洗衣服及洗澡用水)收集流到下一楼层吊顶净水箱和储水箱中，经过物理过滤，生化过滤等净化处理后，作为下一楼层的冲厕及涮洗拖把、洗车等杂用水。为了不影响原有供水系统的正常供水，本发明将储水箱的水源设计为两部分：一部分来自上一楼层的处理净化后的水，另一部分则在净化处理后的水不足时，由自来水自动补充进来，以保证在任何情况下，马桶均可正常冲水。
本发明采用的技术方案为：
居民住房生活废水处理回用系统，将上一楼层所用部分洗漱废水收集起来经管网流入下一楼层吊顶净水箱中，废水在净水箱中首先经过多级弧形格栅过滤，所述多级弧形格栅分为两组：第一组为疏格栅，第二组为细密格栅，两组格栅间装有鱼缸过滤毛刷以及螺旋细菌屋毛刷过滤器，在所述细密格栅的最后两层中间装入生化棉过滤棉;经多级弧形格栅过滤后的废水再经过净水箱中的活性吸附净化装置进行净化杀菌处理;所述净水箱的上方设置有溢流管，溢流管连接总废水管，所述净水箱的近出水口处安装UV杀菌消毒装置灯;废水经净水箱净化后通过管道排入到储水箱中，储水箱为大水箱与小水箱连通的水箱，所述小水箱的底部设有浮球进水阀，浮球进水阀与自来水管道连接;所述储水箱上部设有溢水管，溢水管连接所述总废水管，所述储水箱下部设有供水管，并通过三通管将供水管的水进行分流：一部分与马桶水箱相连，利用重力为其供水，另一部分安放于拖把水槽的上方，并安装有水龙头，这两部分产生的废水由蹲坑和拖把水槽的下水管流入最终废水管道。
所述净水箱的弧形格栅间还装有自动反冲洗装置，同时在废水经过所述疏格栅前方的净水箱底部装入鼓气装置。自动反冲洗装置的装入，利用电磁阀自动控制，定期进行反冲洗，从而保证水箱的清洁，减少人工清理的次数，使得整个系统更加自动化。
所述净水箱中的水排入储水箱中采用虹吸法或者采用电磁阀开关控制定时排水。
所述净水箱和储水箱的箱底均为坡面式。
本发明系统由于加工相对精细，使得废水的利用范围变广。处理后的水可利用重力直接为马桶水箱供水，用于冲厕，同时可用于涮洗拖把，洗车，擦地等。与现有技术相比，具有以下优点：(1)社交方面：由于本发明系统采用上一楼层为下一楼层供水，可以很好的联络邻里关系，弱化目前城市居民间关系冷漠的社会现象。(2)能源方面：由于本发明采用将上一楼层部分洗漱用水经管网收集到下一楼层吊顶水箱中，经过净化处理后，而作为下一楼层的冲厕及其他生活杂用水。利用高度差的原理，因此免去传统的方法将水由低处抽到高出供水，即不需用水泵为其提供动能，也不会产生由于水泵的使用带来一系列的问题。水箱的吊顶式安放，合理利用空间，不会占用底部活动空间。能有效节省能源，解决了单个楼层自行废水回收使用所需要使用水泵作为动力供能的装置，并且节省一笔电费。(3)本发明系统具有很高的推广价值，不仅适合小高层居民住房，高校学生宿舍，同时也适用于大型酒店，宾馆等，可根据具体小高层户型具体设计。
