申请日2013.11.18
公开(公告)日2015.03.18
IPC分类号E03F1/00; E03F5/22; E03F3/02
摘要
一种用于市政污水收集的真空排水系统，包括真空集水单元、真空管道系统、真空泵站和控制系统，来自各排水单位的污水通过重力自流进入真空集水单元中的集水箱，通过设置在集水箱上的真空阀进入真空管道系统，然后进入真空泵站内的气水罐，气水罐顶部连接真空泵，通过真空泵抽气气水罐上部的空气，气水罐底部连接排水泵，通过排水泵将进入气水罐中的污水排出。在真空管道系统连接真空集水单元的真空管道末梢设置排空管并控制排空管的补气，以降低在真空管网末梢维持较高真空度的需求，从而取消或降低系统内设置大型真空储能装置的需求以及取消或降低真空储水罐下沉安装的需求。控制系统包括就近设置的真空集水单元PLC控制柜和真空泵站PLC控制柜以及中央控制台，各真空集水单元PLC控制柜和真空泵站PLC通过通讯线路与中央控制台连接，中央控制台与互联网连接。对真空排水系统的控制包括优先度依次降低的三种方式，即现场手动控制、中央控制台手动控制和PLC程序控制，操控人员可与中央控制台进行数据通讯并远程操控真空排水系统的运行。
权利要求书
1.一种用于市政污水收集的真空排水系统，特征是：在靠近集水单元的真空管道上设置排空管(106)连接大气，在所说的排空管(106)上设置单向电磁阀(107)，单向电磁阀(107)通过数据线路与控制系统连接;真空泵站主要由气水罐(301)、真空泵(302)和排水泵(303)三部分组成。
2.如权利要求1所说的真空排水系统，特征是：真空泵(302)选用抽气式真空泵，排水泵(303)选择大扬程污水泵，在气水罐(301)内设置压力变送器和液位变送器，在气水罐(301)内自上而下设排水报警液面(307)、排水启动液面(308)、排水停止液面(309)，排水报警液面(307)与连接口(305)的垂直距离为60-80cm，排水启动液面(308)与排水报警液面(307)的距离为10-30cm，排水停止液面(309)与连接口(306)的垂直距离为5-15cm，在连接口(304)的上下分别沿气水罐的横截面设置隔网(310)对污水中的杂物进行截留，防止大的杂物进入排水泵和真空泵。
3.如权利要求1所说的真空排水系统，特征是：控制系统包括集水单元控制柜、泵站控制柜和中央控制台;在集水单元控制柜、泵站控制柜与中央控制台之间、集水单元控制柜和集水单元之间、泵站控制柜与真空泵站之间、中央控制台与互联网之间分别以数据线路连接。
说明书
一种用于市政污水收集的真空排水系统
技术领域
本发明属于市政排水技术领域，具体涉及一种利用真空排水技术对小区污水进行收集和排放的系统技术。
背景技术
真空排水是重力排水技术的重要补充，可以将重力排水盲区内的市政污水通过真空排水系统进行收集并排放。用于大型市政排水的真空排水技术系统通常需要设置大型的真空储能罐，并通过降低终端储水罐的安装高程，保证在管网末梢有足够大的相对真空度以实现正常的真空排水，真空储能罐通常与终端储水罐合并为真空罐。传统真空排水技术真空储能罐(或真空罐)体积庞大，当采用下沉式安装时施工难度高，不利于降低建设成本或在空间收到限制的场合应用。
发明内容
本发明提出一种新型的真空排水系统装置，通过降低管网末梢真空度的要求，取消或降低设置大型真空储能罐的要求，终端污水收集罐也无须下沉安装。
本实用新型的技术方案是，一种用于市政排水的真空排水系统，包括：真空集水单元、真空管道系统、真空集成泵站和控制系统。

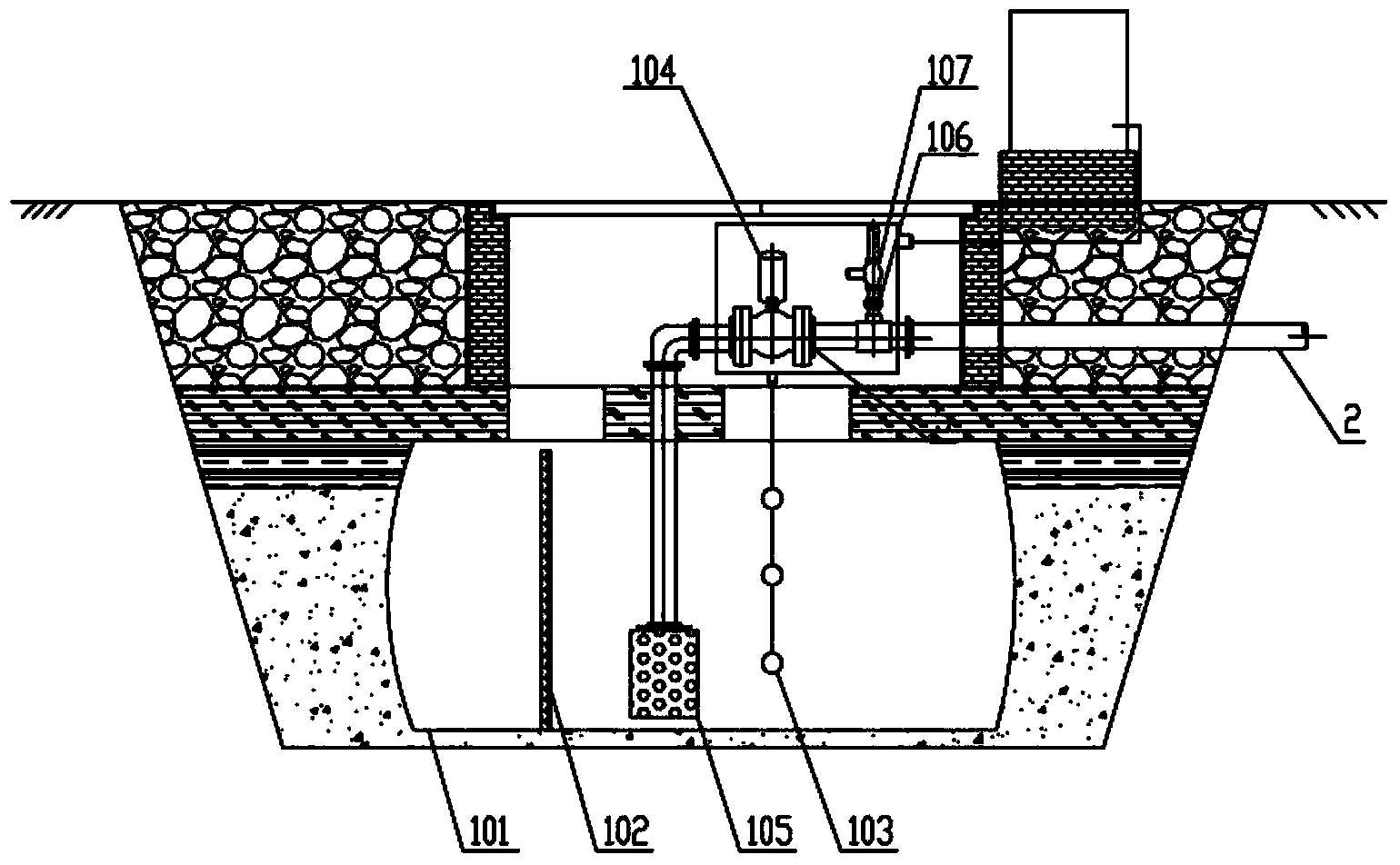

真空集水单元包括包括集水箱101，集水箱101一般采用地埋式安装，用于收集临近各排水单位通过水力自重所排放的污水，在集水箱101的进水口设置格栅102以拦截污水中的杂物，在集水箱101内设三个浮球开关103，分别指示集水箱101内30%液位、60%液位和90%液位，在集水箱101的出水口安装真空阀104，开启真空阀104，集水箱101内的污水可通过真空阀104进入真空管2，在真空阀104的进水口设套网105以阻截集水箱内可能存在的杂物进入真空阀104，在真空管道2靠近真空阀104的位置安装排空管106连接大气，在排空管106上安装常闭的单向电磁阀107，通过开启单向电磁阀107空气可以进入真空 管2，但真空管2中的水或气体均不能进入大气。
真空管道系统与各个集水单元的真空阀104连接，用于将集水箱101中的污水输送至真空泵站，真空管道系统按照有关标准规范设置。
真空泵站由气水罐301、真空泵302、排水泵303组成，真空泵302选用抽气式真空泵，排水泵303选择大扬程污水泵，气水罐301通过设置在中部的连接口304与真空管道系统的终端出口相连接，通过设置在顶部的连接口305与真空泵302的进气口连接，通过设置在底部的连接口306与排水泵303的进水口连接，在气水罐301内设置压力变送器和液位变送器，分别采集气水罐301内的压力信号与液位信号并传送至控制系统。在气水罐301内自上而下设报警液面307，排水启动液面308，排水停止液面309。设置报警液面307是为了防止水进入真空泵302，优选液面307与连接口305的垂直距离为60-80cm，设置排水启动液面308以控制排水泵303启动，优选液面308与液面307的距离为10-30cm，设置排水停止液面309以控制排水泵303停止并防止排水泵303抽空，优选液面309与连接口306的垂直距离为5-15cm。在连接口304的上下分别沿气水罐的横截面设置隔网310对污水中的杂物进行截留，防止大的杂物进入排水泵和真空泵。
控制系统包括集水单元控制柜、真空泵站控制柜和中央控制台，集水单元控制柜临近集水单元设置，真空泵站控制柜临近真空泵站设置，集水单元控制柜和真空泵站控制柜均采用PLC控制的方式，分别控制集水单元和真空泵站的运行，并与中央控制台进行数据通讯。中央控制台用于收集、处理和储存来自包括集水单元控制柜和真空泵站控制柜在内的整个真空排水系统的运行信息，控制整个排水系统的运行，通过现场或远程方式向操作人员发出报警信号并接受操作人员通过现场或远程方式所实施的操控。对真空集水单元和真空泵站的控制包括以下三种方式：
(1)现场手动方式：操作人员通过集水单元控制柜或真空泵站控制柜上的按钮实现对设备的启停操作;
(2)远程手动方式：操作人员通过中央控制台向集水单元控制柜或真空泵站控制柜的PLC发出指令，操控现场设备;
(3)PLC程序控制方式：分别通过控制柜集水单元控制柜或真空泵站控制柜的PLC按照设定的程序对集水单元或真空泵站的运行进行控制。
三种控制方式的选择通过集水单元控制柜和泵站控制柜的现场手动控制/程序控制转换开关以及中央控制台远程手动控制/自动控制的选择按键来完成，其中现场手动控制具有最高优先权。
对集水单元的PLC程序控制如下：当浮球开关103的60%液位开关触动时，开启真空阀104，直到浮球开关103的30%液位开关触动时关闭真空阀104，在真空阀104开启后每间隔一段时间短暂开启电磁阀107一次，优选间隔时间为5-10分钟开启电磁阀107一次时间为5-10秒，当浮球开关103的90%液位开关触动时，发出报警信号。
对真空泵站的PLC程序控制如下：当气水罐301内的压力高于上限压力时，启动真空泵302，优选上限压力为相对真空度-40至-50kPa，当气水罐301内的压力低于下限压力时，停止真空泵302，优选下限压力为相对真空度-60至-70kPa，当气水罐301内的液面到达307时，报警并停止真空泵302，当气水罐301内的液面到达液面308时启动排水泵303，当气水罐301内的液面到达液面309时，停止排水泵303。
