申请日2013.11.18
公开(公告)日2014.07.02
IPC分类号C02F3/12
摘要
本实用新型涉及一种MBR污水处理装置，由依次连接的调节池、生物接触反应池及MBR池组成;所述MBR池上方设置有污泥分离器，MBR池底部设置的污泥泵通过管道与污泥分离器的进水管连接;所述MBR池内设置有MBR膜组件和组合填料，组合填料位于MBR池的进水端。本实用新型采用生物接触反应池和MBR池内设置组合填料提高了生物菌落活性，将活性污泥法与膜法相结合的处理工艺，增强了系统耐冲击负荷，使生物菌落更加稳定;可缩短污水处理的工艺流程，结构简单;设置污泥分离器减少传统污泥回流、减小了曝气量;无需二沉池，占地少。
权利要求书

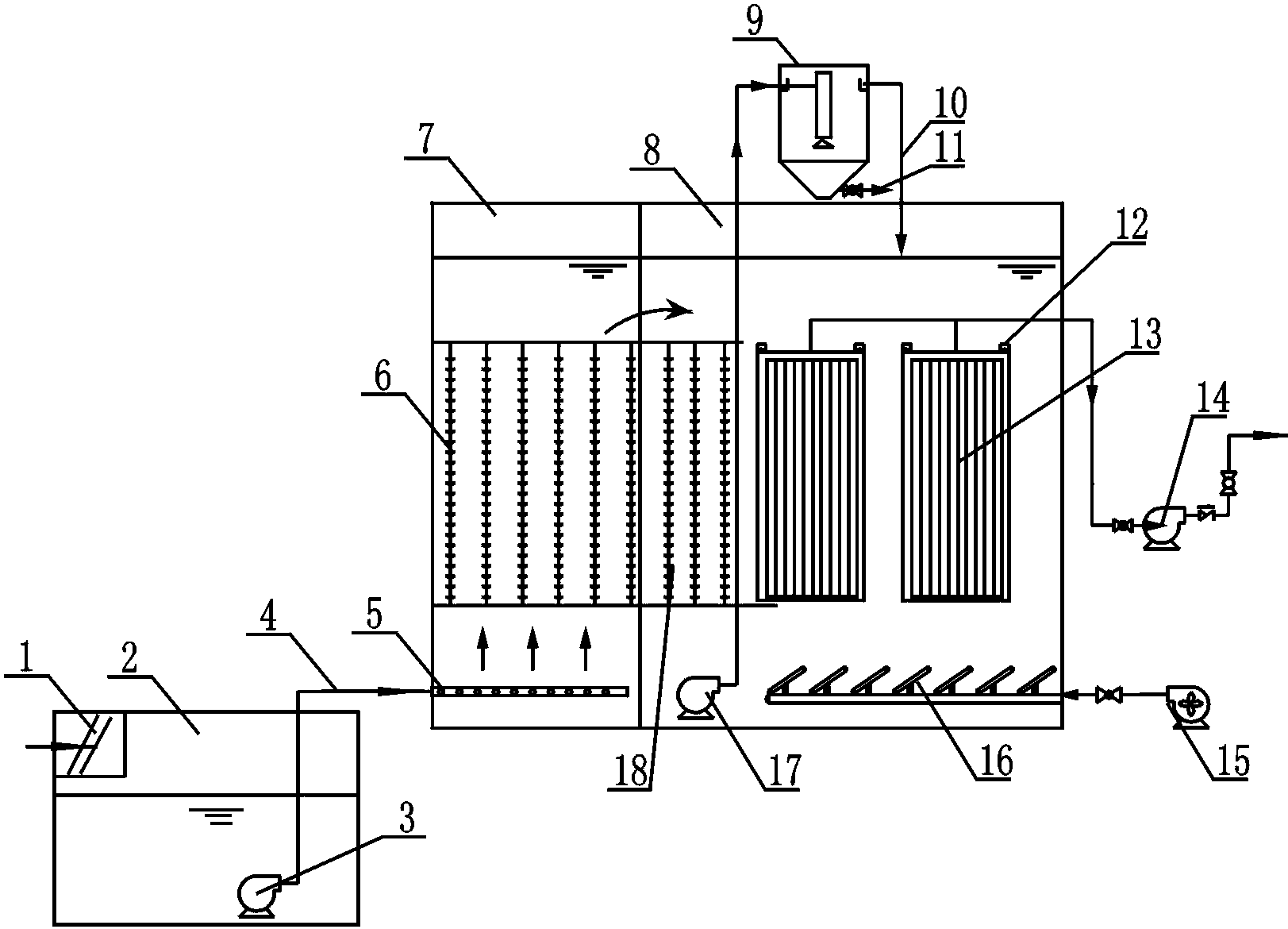

1.一种MBR污水处理装置，其特征在于：由依次连接的调节池(2)、生物接触反应池(7)及 MBR池(8)组成;所述MBR池(8)上方设置有污泥分离器(9)，MBR池(8)底部设置的污泥泵(17)通过管道与污泥分离器(9)的进水管连接;所述MBR池(8)内设置有MBR膜组件(13)和组合填料(18)，组合填料(18)位于MBR池(8)的进水端。
2.根据权利要求1所述的一种MBR污水处理装置，其特征在于：所述调节池(2)的底部设有提升泵(3)，提升泵(3)通过进水管(4)与布水管(5)连接。
3.根据权利要求1所述的一种MBR污水处理装置，其特征在于：所述MBR池(8)的底部设有曝气管(16)，曝气管(16)通过管道与鼓风机(15)连接。
说明书
一种MBR污水处理装置
技术领域
本实用新型涉及一种MBR污水处理装置。
背景技术
现有一些污水处理设备，不仅工艺复杂，处理周期长，操作不方便，需要二沉池，设施占地面积大，建造和运行成本居高不下，不利于推广普及，不适合小规模的污水处理设施，而且能耗高。近年来，也开发了一些一体化处理工艺，这种一体化装置一般埋于地下，很难进行维修，一旦控制系统出了问题，整个污水处理设施将会瘫痪，从而造成水质不达标。目前污水处理技术基本成型，存在反应器多，步骤多，反应器有效容积小，效率低、不便操作等诸多不足之处。
实用新型内容
本实用新型的目的在于提供一种MBR污水处理装置，将活性污泥法与膜法相结合的处理工艺，这是一种反应器少、步骤少、效率高的污水处理生化反应池系统。
本实用新型通过下述技术方案实现：一种MBR污水处理装置，由依次连接的调节池、生物接触反应池及 MBR池组成;所述MBR池上方设置有污泥分离器，MBR池底部设置的污泥泵通过管道与污泥分离器的进水管连接;所述MBR池内设置有MBR膜组件和组合填料，组合填料位于MBR池的进水端。
所述调节池的底部设有提升泵，提升泵通过进水管与布水管连接。
进一步的，所述MBR池的底部设有曝气管，曝气管通过管道与鼓风机连接。
本实用新型的有益效果：采用生物接触反应池和MBR池内设置组合填料提高了生物菌落活性，将活性污泥法与膜法相结合的处理工艺，增强了系统耐冲击负荷，使生物菌落更加稳定;可缩短污水处理的工艺流程，结构简单;设置污泥分离器减少传统污泥回流、减小了曝气量;无需二沉池，占地少。
