申请日2013.11.18
公开(公告)日2014.05.28
IPC分类号C02F11/18
摘要
本发明公开一种污泥连续加热消毒设备及方法，该设备主要包括：依次串联连接的第一消毒室、输送管道和第二消毒室;污泥在第一消毒室和第二消毒室内移动，靠近消毒室内壁的外层污泥接受来自电阻丝的热量，使温度升高，达到连续消毒的目的;通过螺旋片的旋转，促进内层污泥和外层污泥的对流传热，热能利用效率高;螺旋片旋转带动污泥旋转前移，产生的静压力较高，可对含水率相对较低的污泥进行消毒处理。该消毒设备及消毒方法简单，可广泛用于污水处理装置污泥的消毒。
权利要求书

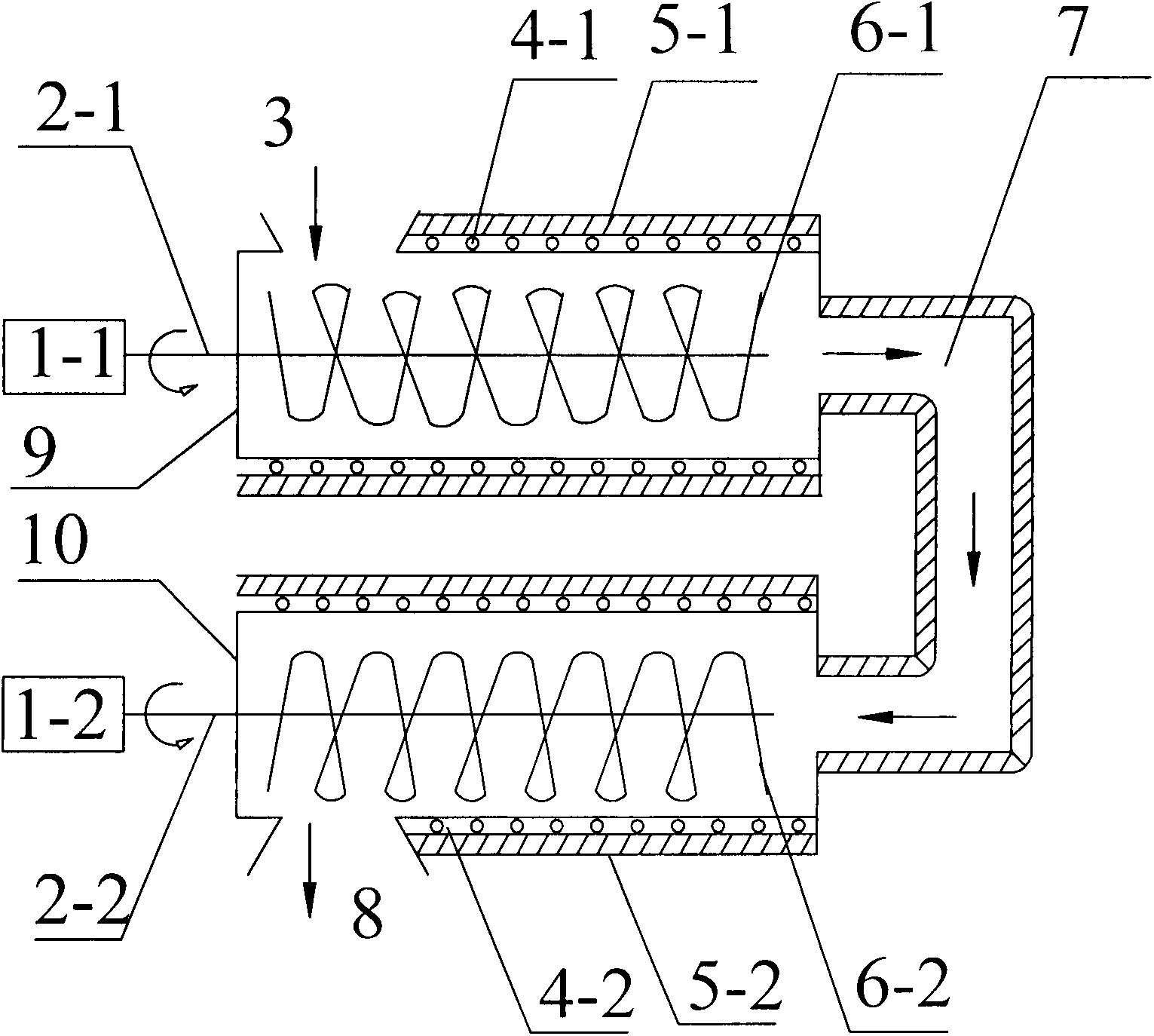

1.一种污泥连续加热消毒设备，其特征在于：该设备主要包括依次串联连接的第一消毒 室(9)、输送管道(7)和第二消毒室(10);第一消毒室(9)由电机(1-1)、轴(2-1)、进 料口(3)、电阻丝(4-1)、保温层(5-1)、螺旋片(6-1)组成;第二消毒室(10)由电机(1-2)、 轴(2-2)、出料口(8)、电阻丝(4-2)、保温层(5-2)、螺旋片(62)组成。
2.根据权利要求1中所述污泥连续加热消毒设备，其特征在于：所述第一消毒室和第二 消毒室外壳分别缠绕电阻丝(4-1、4-2)，电阻丝(4-1、4-2)外分别包裹保温层(5-1、5-2)。
3.根据权利要求1或2中所述污泥连续加热消毒设备，其特征在于：所述保温层(5-1、 5-2)材料为石棉。
4.根据权利要求1中所述污泥连续加热消毒设备，其特征在于：所述第一消毒室(9)的 轴(2-1)和第二消毒室(10)的轴(2-2)旋转方向相反。
5.一种如权利要求1所述的污泥加热消毒设备的应用方法，其特征在于：所述第一消毒 室(9)的进料口(3)接收外来污泥，污泥通过由电机(1-1)带动的螺旋片(6-1)旋转， 并从螺旋片(6-1)两端被挤向中央向前移动，从第一消毒室(9)挤压出来后的污泥经过输 送管道(7)进入第二消毒室(10);进入第二消毒室(11)的污泥通过螺旋片(6-2)向出料 口(8)移动，污泥在第一消毒室(9)和第二消毒室(10)移动过程中，通过电阻丝(4-1、 4-2)分别对第一消毒室(9)和第二消毒室(10)进行加热，通过传热使污泥温度升高，并 有效杀灭病原菌，消毒后的污泥从第二消毒室(10)出料口(8)排出。
说明书
一种污泥连续加热消毒设备及方法
技术领域
本发明涉及的是污泥消毒设备及方法，特别涉及的是一种污泥连续加热消毒设备及 方法。
背景技术
污泥是污水处理过程中产生的固体物质，不仅含有大量的有机质和氮、磷、钾等营 养元素，同时还含有大量细菌、病毒及寄生虫，若处理不当将造成二次污染，因此在处 置污泥前必须对其进行消毒处理，以保证其运输、堆放和使用的安全。现有的污泥消毒 技术主要有生物消毒技术、化学消毒技术和物理消毒技术。目前，国内外对野外营地的 污水、污泥处理逐渐重视起来，但在一些生态脆弱区，除生活污水需处理达标外，对污 泥消毒尤为重视，然而，由于条件所限，往往不允许化学消毒，而生物消毒占地往往较 大，因此，物理加热消毒技术成为主要的消毒方式。然而，加热消毒也多采用间歇的方 式，在污泥连续排放情况下，不能满足连续处理的要求，因此，急需开发一种用于污泥 连续消毒的设备及方法。
发明内容
本发明的目的在于克服上述已有技术的不足，提供一种污泥连续消毒设备及方法， 该设备主要包括依次串联连接的第一消毒室、输送管道和第二消毒室;所述第一消毒室 由电机、轴、进料口、电阻丝、保温层、螺旋片组成，所述第二消毒室由电机、轴、出 料口、电阻丝、保温层、螺旋片组成。所述第一消毒室和第二消毒室外壳分别缠绕电阻 丝;所述电阻丝外分别包裹保温层。所述保温层材料为石棉;所述第一消毒室的轴和第 二消毒室的轴旋转方向相反。
本发明还提供了利用上述的污泥连续消毒设备的消毒方法，包括如下步骤：所述第 一消毒室的进料口接收外来污泥，污泥通过由电机带动的螺旋片旋转，并从螺旋片两端 被挤向中央向前移动，从第一消毒室挤压出来后的污泥经过输送管道进入第二消毒室; 进入第二消毒室的污泥通过螺旋片向出料口移动，污泥在第一消毒室和第二消毒室移动 过程中，通过电阻丝分别对第一消毒室和第二消毒室进行加热，通过传热使污泥温度升 高，并有效杀灭病原菌，消毒后的污泥从第二消毒室出料口排出。
本发明具有的优点和积极效果是：
由于采用上述技术方案，污泥在第一消毒室和第二消毒室内移动，靠近消毒室内壁 的外层污泥接受来自电阻丝的热量，使温度升高，达到连续消毒的目的;通过螺旋片的 旋转，促进内层污泥和外层污泥的对流传热，热能利用效率高;螺旋片旋转带动污泥旋 转前移，产生的静压力较高，可对含水率相对较低的污泥进行消毒处理。该消毒设备及 消毒方法简单，可广泛用于污水处理装置污泥的消毒。
