申请日2013.11.18
公开(公告)日2014.05.28
IPC分类号C02F103/30; C02F11/12
摘要
本实用新型公开了一种全自动印染污泥回收利用系统，其包括有沉淀池，沉淀池连接有污泥泵，污泥泵连接有板框压滤机，板框压滤机出口连接有污泥储存罐，污泥储存罐出口下方安装有螺旋输送机，螺旋输送机尾端安装有驱动电机，螺旋输送机尾端出料口连接有污泥烘干机，烘干机分别连接有废气除尘管道及废渣输送管道，废渣输送管道出口安装有风机，风机与废渣输送管道出口连接有锅炉燃烧仓且均相连通。本实用新型整个系统实现对印染污泥的全自动回收，不仅运行成本低，安全无害地处理了印染污泥，对环境保护作出了贡献，而且对其进行了回收，利用其本身具有1700~1800大卡热量来回收燃烧，节省了锅炉的燃煤量，创造了经济价值，非常环保实用。
权利要求书

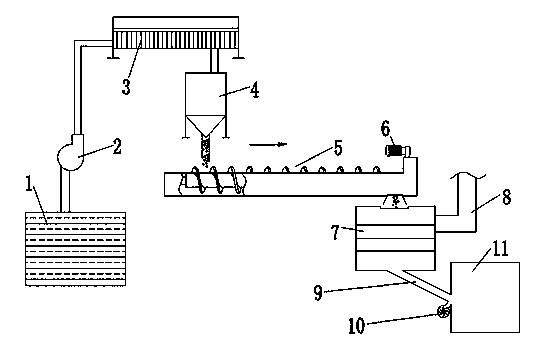

1. 一种全自动印染污泥回收利用系统，包括有沉淀池(1)，沉淀池(1)连接有污泥泵(2)，污泥泵(2)连接有板框压滤机(3)，其特征在于：板框压滤机(3)出口连接有污泥储存罐(4)，污泥储存罐(4)出口下方安装有螺旋输送机(5)，螺旋输送机(5)尾端安装有驱动电机(6)，螺旋输送机(5)尾端出料口连接有污泥烘干机(7)，烘干机(7)分别连接有废气除尘管道(8)及废渣输送管道(9)，废渣输送管道(9)出口安装有风机(10)，风机(10)与废渣输送管道(9)出口连接有锅炉燃烧仓(11)且均相连通。
2.根据权利要求1所述的全自动印染污泥回收利用系统，其特征在于：所述的烘干机(7)内部安装有锅炉油路管道。
说明书
一种全自动印染污泥回收利用系统
技术领域：
本实用新型涉及工业废料回收利用技术领域，尤其涉及一种纺织印染工业中的印染污泥回收利用系统。
背景技术：
印染污泥的二次污染受到了全社会的重点关注，传统的处理方式通常上是采用填埋污泥来进行处理，而如今填埋的处理方法已被环保部门叫停，现在只停留在将污泥烘干后送专业厂家处理，运行成本很高并且物流负担很重、费用高、安全隐患很大，对这类公司都形成了较大的经济压力。
实用新型内容：
本实用新型的目的就是为了解决现有问题，而提供一种全自动印染污泥回收利用系统，不仅整个系统运行成本低，安全无害地处理了印染污泥，对环境保护作出了贡献，而且对废渣进行了回收利用，节省了锅炉的燃煤量，创造了经济价值，非常环保实用。
本实用新型的技术解决措施如下：
一种全自动印染污泥回收利用系统，包括有沉淀池，沉淀池连接有污泥泵，污泥泵连接有板框压滤机，板框压滤机出口连接有污泥储存罐，污泥储存罐出口下方安装有螺旋输送机，螺旋输送机尾端安装有驱动电机，螺旋输送机尾端出料口连接有污泥烘干机，烘干机分别连接有废气除尘管道及废渣输送管道，废渣输送管道出口安装有风机，风机与废渣输送管道出口与锅炉燃烧仓相连通。
作为优选，所述的烘干机内部安装有锅炉油路管道，利用锅炉高温的油路管道作为烘干污泥的热源，充分利用现有热能烘干污泥。
本实用新型的有益效果在于：
本实用新型整个系统实现了对印染污泥的全自动回收，采用现有锅炉油路管道的余热来烘干污泥，不仅整个系统运行成本低，安全无害地处理了印染污泥，对环境保护作出了贡献，而且对废渣进行了回收利用，节省了锅炉的燃煤量，创造了经济价值，非常环保实用。
