申请日2013.11.18
公开(公告)日2014.05.28
IPC分类号F04D29/00; F04D7/04
摘要
本实用新型公开了一种用于输送污水的防堵污水泵，涉及污水泵结构，具体涉及防止堵塞的污水泵。包括污水泵，还包括纤维物剪切机构，所述纤维物剪切机构外壳内轴心位置安装有转轴，转轴外端轴头通过皮带传动机构连接污水泵传动轴的轴头;旋转切刀和固定切刀安装于剪切机构外壳内部;活动刀体旋转面与固定刀体所在平面重叠，固定刀体刃口与活动刀体刃口相对。本实用新型解决了污水泵被纤维物缠绕，造成泵流道堵塞，使泵不能正常工作，甚至烧毁电机，造成排污不畅等问题。
权利要求书
1.一种用于输送污水的防堵污水泵，包括污水泵(1)，其特征在于，还包括纤维物剪切机构，所述纤维物剪切机构包括剪切机构外壳(3)、转轴(6)、旋转切刀(7)和固定切刀(8);剪切机构外壳(3)是扁圆柱形，剪切机构外壳(3)前侧端面设置有出口管(5),出口管(5)连接污水泵(1)的进口，剪切机构外壳(3)后侧端面设置有进口管(4);剪切机构外壳(3)内轴心位置安装有转轴(6),转轴(6)外端轴头通过皮带传动机构(2)连接污水泵(1)传动轴的轴头;所述旋转切刀(7)和固定切刀(8)安装于剪切机构外壳(3)内部;固定切刀(8)外部是一大环形体，大环形体内侧呈放射状设置有六条固定刀体，六条固定刀体内端连接一小圆环体，小圆环体套装于转轴(6)上，转轴(6)与小圆环体内孔间隙配合，大圆环体固定于剪切机构外壳(3)圆柱形内表面;旋转切刀(7)中心是一圆环，圆环周边呈放射形固定连接有三个活动刀体，圆环固定于转轴(6)上;活动刀体旋转面与固定刀体所在平面重叠，固定刀体刃口与活动刀体刃口相对。
说明书
一种用于输送污水的防堵污水泵
技术领域
本实用新型涉及污水泵结构，具体涉及防止堵塞的污水泵。
背景技术
污水泵属于离心泵的一种，具有多种形式：如潜水式和干式二种。主要用于输送城市污水，粪便或液体中含有纤维、纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。污水泵和其它泵一样,叶轮、压水室、是污水泵的两大核心部件。其性能的优劣，也就代表泵性能的优劣，污水泵的抗堵塞性能，效率的高低，以及汽蚀性能，抗磨蚀性能主要是由叶泵和压水室两大部件来保证。
由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。给城市生活和环保带来严重的影响。因此，抗堵性和可靠性是污水泵优劣的重要因素。
实用新型内容
本实用新型提供一种用于输送污水的防堵污水泵，本实用新型解决了污水泵被纤维物缠绕，造成泵流道堵塞，使泵不能正常工作，甚至烧毁电机，造成排污不畅等问题。

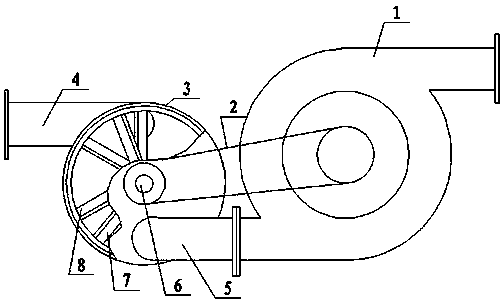

为解决上述问题，本实用新型采用如下技术方案：一种用于输送污水的防堵污水泵，包括污水泵1，还包括纤维物剪切机构，所述纤维物剪切机构包括剪切机构外壳3、转轴6、旋转切刀7和固定切刀8;剪切机构外壳3是扁圆柱形，剪切机构外壳3前侧端面设置有出口管5,出口管5连接污水泵1的进口，剪切机构外壳3后侧端面设置有进口管4;剪切机构外壳3内轴心位置安装有转轴6,转轴6外端轴头通过皮带传动机构2连接污水泵1传动轴的轴头;所述旋转切刀7和固定切刀8安装于剪切机构外壳3内部;固定切刀8外部是一大环形体，大环形体内侧呈放射状设置有六条固定刀体，六条固定刀体内端连接一小圆环体，小圆环体套装于转轴6上，转轴6与小圆环体内孔间隙配合，大圆环体固定于剪切机构外壳3圆柱形内表面;旋转切刀7中心是一圆环，圆环周边呈放射形固定连接有三个活动刀体，圆环固定于转轴6上;活动刀体旋转面与固定刀体所在平面重叠，固定刀体刃口与活动刀体刃口相对。
本实用新型的优点：1、排污能力强，无堵塞，能有效地通过直径φ30-φ80毫米的固体颗粒。
2、剪切机构固定刀体刃口与活动刀体刃口结构如同数把剪刀，能够把纤维物质切断，然后顺利排放。
3、设计合理，配套电机功率小，节能效果显著。
4、结构紧凑，移动方便，安装简单，可减少工程造价，无需建造泵房。
5、能够在全扬程范围内使用，而保证电机不会过载。
