申请日2013.11.18
公开(公告)日2014.06.11
IPC分类号C02F1/00
摘要
本实用新型涉及一种处理系统，尤其涉及一种用于生活污水的格栅渠处理系统。包括井体和进水管，所述的井体的底部设有砼底层，所述的井体中设有与井体相连通的进水管，所述的井体中设有与进水管相对应分布的栅片支架，所述的栅片支架上设有均匀分布的栅片，所述的井体的外侧壁设有调节池，所述的调节池与井体间设有进水孔，所述的进水孔设在栅片支架间，所述的井体的上部设有与之相嵌接的井盖。用于生活污水的格栅渠处理系统结构紧凑，能有效对生活污水进行处理，降低污水处理成本。
权利要求书

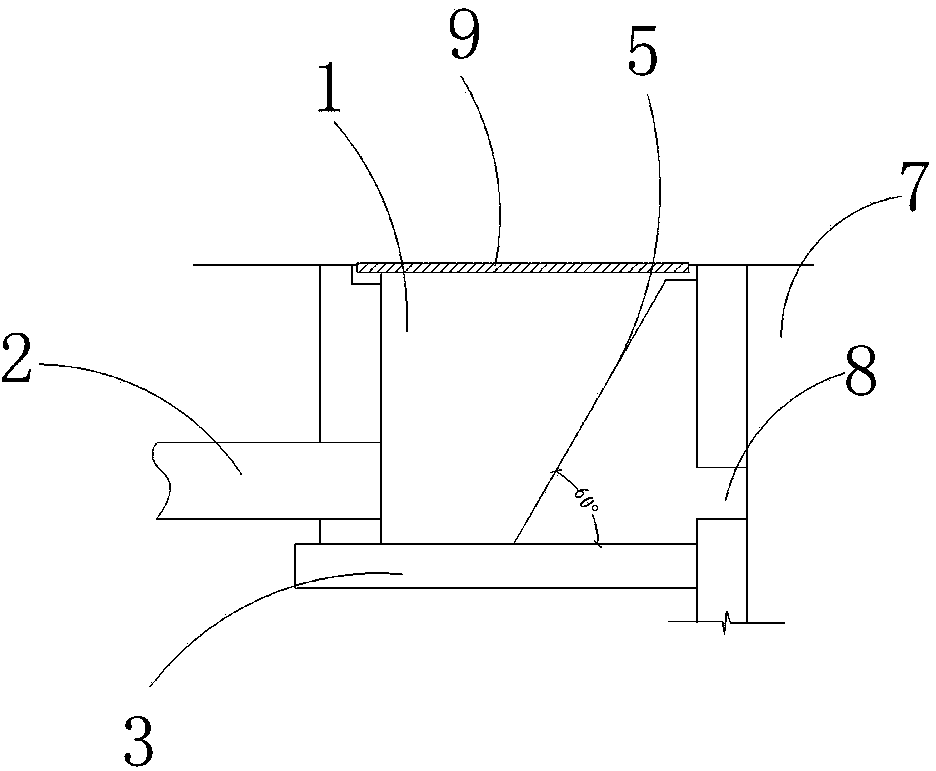

1.一种用于生活污水的格栅渠处理系统，其特征在于：包括井体(1)和进水管(2)，所述的井体(1)的底部设有砼底层(3)，所述的井体(1)中设有与井体(1)相连通的进水管(2)，所述的井体(1)中设有与进水管(2)相对应分布的栅片支架(5)，所述的栅片支架(5)上设有均匀分布的栅片(6)，所述的井体(1)的外侧壁设有调节池(7)，所述的调节池(7)与井体(1)间设有进水孔(8)，所述的进水孔(8)设在栅片支架(5)间，所述的井体(1)的上部设有与之相嵌接的井盖(9)。
2.根据权利要求1所述的用于生活污水的格栅渠处理系统，其特征在于：所述的栅片支架(5)分别设在井盖(9)内壁的两侧，所述的栅片支架(5)呈倾斜状分布，所述的栅片支架(5)的倾斜角度为60度。
3.根据权利要求1或2所述的用于生活污水的格栅渠处理系统，其特征在于：所述的进水管(2)的直径为300mm，所述的进水孔(8)的孔径200mm，所述的井体(1)中设有爬梯(10)，所述的井体(1)的横截面为长方形。
说明书
用于生活污水的格栅渠处理系统
技术领域
本实用新型涉及一种处理系统，尤其涉及一种用于生活污水的格栅渠处理系统。
背景技术
现有技术中的生活污水都是直排式，没有经过处理排入污水管道中，生活污水其实受污程度相对较小，如果直接与污水管相连接，会增加污水管的处理负载，同时带来处理效果不足。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，同时对生活污水进行分排归类，减少污水处理的负载的用于生活污水的格栅渠处理系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于生活污水的格栅渠处理系统，包括井体和进水管，所述的井体的底部设有砼底层，所述的井体中设有与井体相连通的进水管，所述的井体中设有与进水管相对应分布的栅片支架，所述的栅片支架上设有均匀分布的栅片，所述的井体的外侧壁设有调节池，所述的调节池与井体间设有进水孔，所述的进水孔设在栅片支架间，所述的井体的上部设有与之相嵌接的井盖。
生活污水从进水管进入到井体中，生活污水中大的杂质通过栅片的阻拦，防止进入至调节池。
作为优选，所述的栅片支架分别设在井盖内壁的两侧，所述的栅片支架呈倾斜状分布，所述的栅片支架的倾斜角度为60度。
作为优选，所述的进水管的直径为300mm，所述的进水孔的孔径200mm，所述的井体中设有爬梯，所述的井体的横截面为长方形。
因此，本实用新型的用于生活污水的格栅渠处理系统，结构紧凑，能有效对生活污水进行处理，降低污水处理成本。
