申请日2013.11.18
公开(公告)日2014.06.11
IPC分类号C02F1/00; F16H7/08; F16H7/06
摘要
本实用新型涉及一种处理系统，尤其涉及一种用于污水处理的格栅传动系统。包括框架，所述的框架的上端设有主动链轮轴，所述的主动链轮轴的下方设有传动链轮轴，所述的主动链轮轴的右下方和传动链轮轴间设有张紧链轮轴，所述的传动链轮轴的右下方设有转刷张紧链轴，所述的转刷张紧链轴的左下方设有转刷链轴。用于污水处理的格栅传动系统结构紧凑，能有效提高格栅的处理能力，从而提高污水处理效率。
权利要求书

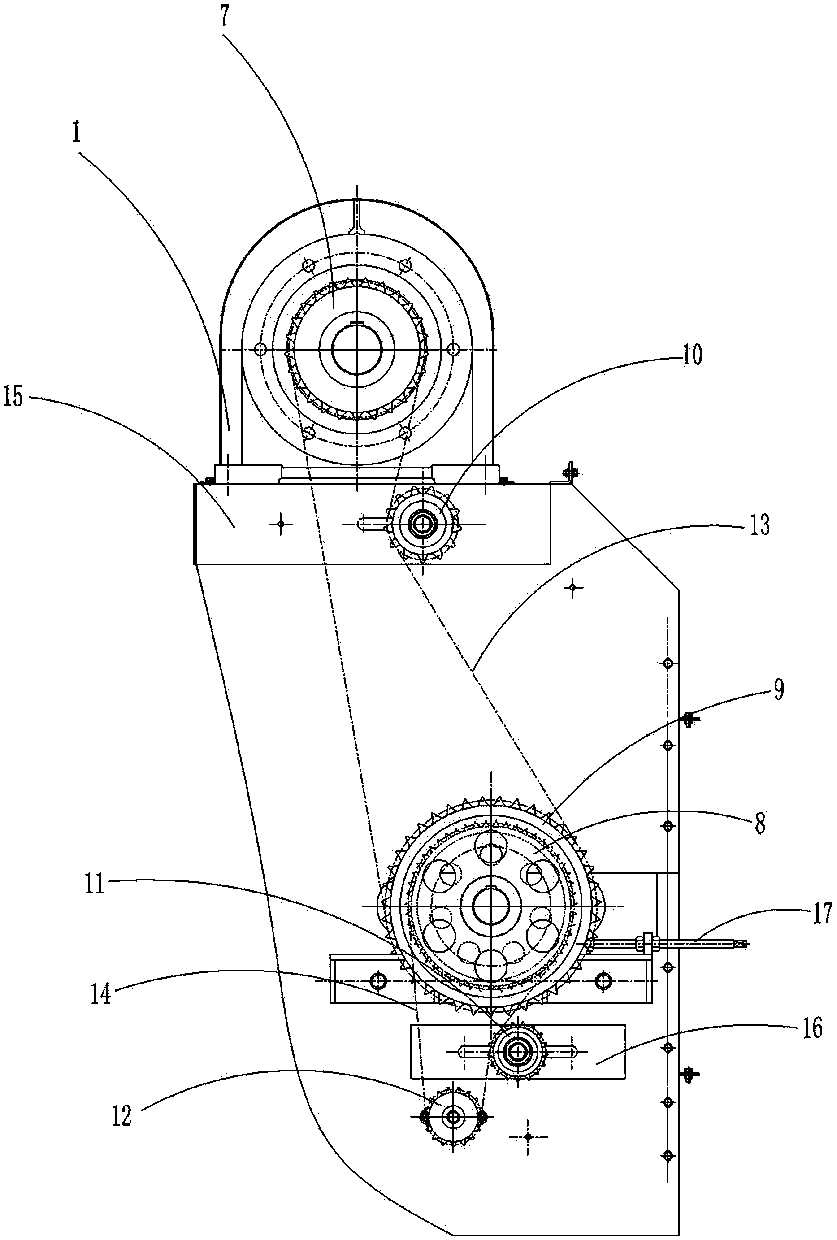

1.一种用于污水处理的格栅传动系统，其特征在于：包括框架(1)，所述的框架(1)的上端设有主动链轮轴(2)，所述的主动链轮轴(2)的下方设有传动链轮轴(3)，所述的主动链轮轴(2)的右下方和传动链轮轴(3)间设有张紧链轮轴(4)，所述的传动链轮轴(3)的右下方设有转刷张紧链轴(5)，所述的转刷张紧链轴(5)的左下方设有转刷链轴(6)，所述的主动链轮轴(2)上套有主动链轮(7)，所述的传动链轮轴(3)的左端套有左传动链轮(8)，所述的传动链轮轴(3)的右端套有与左传动链轮(8)相贴合的右传动链轮(9)，所述的张紧链轮轴(4)上套有张紧链轮(10)，所述的转刷张紧链轴(5)上套有转刷张紧链轮(11)，所述的转刷链轴(6)上套有转刷链轮(12)，所述的主动链轮(7)与右传动链轮(9)间通过主滚子链(13)相传动，所述的主滚子链(13)通过张紧链轮(10)相张紧调节，所述的左传动链轮(8)与转刷链轮(12)间通过子滚子链(14)相传动，所述的子滚子链(14)通过转刷张紧链轮(11)相张紧调节，所述的右传动链轮(9)的直径大于左传动链轮(8)。
2.根据权利要求1所述的用于污水处理的格栅传动系统，其特征在于：所述的框架(1)中设有张紧链轮调节板(15)和转刷张紧链轮调节板(16)，所述的张紧链轮轴(4)设在张紧链轮调节板(15)中，所述的转刷张紧链轴(5)设在转刷张紧链轮调节板(16)中，所述的框架(1)中设有调节丝杆(17)，所述的调节丝杆(17)与传动链轮轴(3)相匹配触接。
3.根据权利要求1或2所述的用于污水处理的格栅传动系统，其特征在于：所述的张紧链轮轴(4)与张紧链轮(10)间、转刷链轴(6)与转刷张紧链轮(11)间分别设有一对相间隔分布的深沟球轴承(18)相定位。
说明书
用于污水处理的格栅传动系统
技术领域
本实用新型涉及一种处理系统，尤其涉及一种用于污水处理的格栅传动系统。
背景技术
现有技术中的生活污水都是直排式，没有经过处理排入污水管道中，生活污水其实受污程度相对较小，如果直接与污水管相连接，会增加污水管的处理负载，同时带来处理效果不足。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，同时对生活污水进行分排归类，减少污水处理负载的用于污水处理的格栅传动系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于污水处理的格栅传动系统，包括框架，所述的框架的上端设有主动链轮轴，所述的主动链轮轴的下方设有传动链轮轴，所述的主动链轮轴的右下方和传动链轮轴间设有张紧链轮轴，所述的传动链轮轴的右下方设有转刷张紧链轴，所述的转刷张紧链轴的左下方设有转刷链轴，所述的主动链轮轴上套有主动链轮，所述的传动链轮轴的左端套有左传动链轮，所述的传动链轮轴的右端套有与左传动链轮相贴合的右传动链轮，所述的张紧链轮轴上套有张紧链轮，所述的转刷张紧链轴上套有转刷张紧链轮，所述的转刷链轴上套有转刷链轮，所述的主动链轮与右传动链轮间通过主滚子链相传动，所述的主滚子链通过张紧链轮相张紧调节，所述的左传动链轮与转刷链轮间通过子滚子链相传动，所述的子滚子链通过转刷张紧链轮相张紧调节，所述的右传动链轮的直径大于左传动链轮。
此传动系统用在细格栅污水处理中，能高效的带动细格栅的运作，从而有效的提高污水的处理能力。
作为优选，所述的框架中设有张紧链轮调节板和转刷张紧链轮调节板，所述的张紧链轮轴设在张紧链轮调节板中，所述的转刷张紧链轴设在转刷张紧链轮调节板中，所述的框架中设有调节丝杆，所述的调节丝杆与传动链轮轴相匹配触接。
作为优选，所述的张紧链轮轴与张紧链轮间、转刷链轴与转刷张紧链轮间分别设有一对相间隔分布的深沟球轴承相定位。
因此，本实用新型的用于污水处理的格栅传动系统，结构紧凑，能有效提高格栅的处理能力，从而提高污水处理效率。
