申请日2013.11.18
公开(公告)日2014.05.28
IPC分类号C02F9/02
摘要
本实用新型公开了一种生活污水高效处理装置，涉及水处理技术领域，具体涉及生活污水净化处理装置。包括污水池、集水水箱、净水水箱和控制器;在污水池旁边设置有集水水箱，集水水箱下部通过吸水管连通污水池，吸水管上安装有控制阀,吸水管外端口安装有粗滤网;集水水箱内上部安装有水位传感器,水位传感器下方的出水孔处安装有细滤网，出水孔通过管路连接净水水箱，在管路上依次安装有加压泵和活性炭过滤器;所述水位传感器连接控制器的输入端，控制器的输出端连接控制阀和加压泵;在集水水箱和净水水箱顶部安装有通气管。本实用新型解决了现有的污水处理装置结构复杂，成本过高，不便于维修，自动化程度低的问题。
权利要求书
1.一种生活污水高效处理装置，其特征在于，包括污水池(1)、集水水箱(5)、净水水箱(10) 和控制器;在污水池(1)旁边设置有集水水箱(5)，集水水箱(5)下部通过吸水管(4)连通污水池，吸水管(4)上安装有控制阀(3),吸水管(4)外端口安装有粗滤网(2);集水水箱(5)内上部安装有水位传感器(8),水位传感器(8)下方的出水孔处安装有细滤网(6)，出水孔通过管路连接净水水箱(10)，在管路上依次安装有加压泵(7)和活性炭过滤器(12);所述水位传感器(8)连接控制器(11)的输入端，控制器(11)的输出端连接控制阀(3)和加压泵(7);在集水水箱(5)和净水水箱(10)顶部安装有通气管(9)。
说明书
一种生活污水高效处理装置
技术领域
本实用新型涉及水处理技术领域，具体涉及生活污水净化处理装置。
背景技术
近几十年来，随着水资源供需矛盾的日益突出。人们生活中会产生很多的污水，越来越多的国家认识到水资源的价值，并采取了很多有效措施、因地制宜的进行污水综合利用。污水中含有很多杂质，无法直接使用。现有的污水分离装置结构复杂，成本过高，不便于维修，自动化程度低。
实用新型内容
本实用新型提供一种生活污水高效处理装置，本实用新型解决了现有的污水处理装置结构复杂，成本过高，不便于维修，自动化程度低的问题。

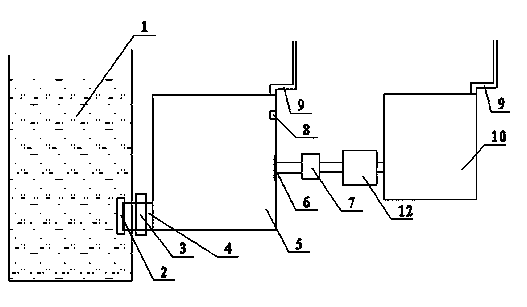

为解决上述问题，本实用新型采用如下技术方案：一种生活污水高效处理装置，包括污水池1、集水水箱5、净水水箱10和控制器;在污水池1旁边设置有集水水箱5，集水水箱5下部通过吸水管4连通污水池，吸水管4上安装有控制阀3,吸水管4外端口安装有粗滤网2;集水水箱5内上部安装有水位传感器8,水位传感器8下方的出水孔处安装有细滤网6，出水孔通过管路连接净水水箱10，在管路上依次安装有加压泵7和活性炭过滤器12;所述水位传感器8连接控制器11的输入端，控制器11的输出端连接控制阀3和加压泵7;在集水水箱5和净水水箱10顶部安装有通气管9。
本实用新型的优点：(一) 污水池收集污水，利用污水池中水的压力，水自动注入集水水箱中，采用电磁阀，在集水水箱的水注満后，关闭电磁阀阀，防止水流出;(二)采用水位传感器、水泵和控制器，在集水水箱中存积的水达到一定高度时，自动抽取，自动化程度高;(三)通过集水水箱对水进行沉积，并通过过粗、细滤网过滤，以及活性炭过滤，达到清洁净化水的目的;(四)通过控制器实现自动控制，效率高。(五)设备整体结构简单，成本低，便于维修，自动化程度高，运行过程中节省能源。(六)处理后的净用可用于清洁和植物的浇灌。
