申请日2013.11.18
公开(公告)日2014.06.11
IPC分类号C02F9/02
摘要
本实用新型涉及一种净化系统，尤其涉及一种生活污水初步处理净化系统。包括三个依次连续分布的污水处理箱，污水处理箱中设有中央沉降管，污水处理箱中上端的内壁设有出水槽，出水槽的外侧壁设有与出水槽相连通的出水管，出水槽的外壁与中央沉降管间设有过滤层网，污水处理箱的外侧壁设有与中央沉降管相连通的生活污水进水管，中央沉降管的底部设有稳流装置，污水处理箱的底端设有排污管，出水槽的外壁与中央沉降管间设有粗孔过滤膜，粗孔过滤膜设在过滤层网的下方。生活污水初步处理净化系统结构紧凑，能有效对生活污水进行处理，降低污水处理成本。
权利要求书

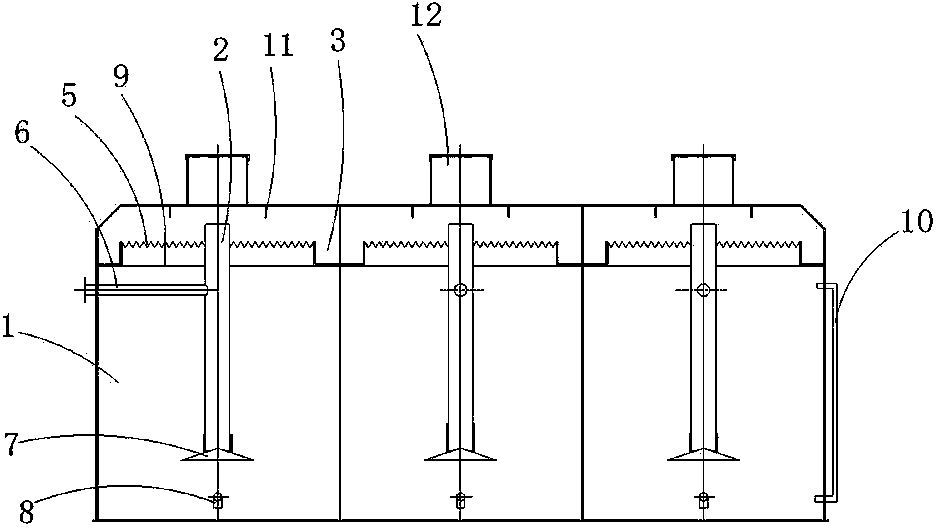

1.一种生活污水初步处理净化系统，其特征在于：包括三个依次连续分布的污水处理箱(1)，所述的污水处理箱(1)中设有中央沉降管(2)，所述的污水处理箱(1)中上端的内壁设有出水槽(3)，所述的出水槽(3)的外侧壁设有与出水槽(3)相连通的出水管(4)，所述的出水槽(3)的外壁与中央沉降管(2)间设有过滤层网(5)，所述的污水处理箱(1)的外侧壁设有与中央沉降管(2)相连通的生活污水进水管(6)，所述的中央沉降管(2)的底部设有稳流装置(7)，所述的污水处理箱(1)的底端设有排污管(8)，所述的出水槽(3)的外壁与中央沉降管(2)间设有粗孔过滤膜(9)，所述的粗孔过滤膜(9)设在过滤层网(5)的下方。
2.根据权利要求1所述的生活污水初步处理净化系统，其特征在于：所述的污水处理箱(1)的外侧壁设有与污水处理箱(1)相连通的水位测量管(10)，所述的污水处理箱(1)中的上部设有均匀分布的加强筋(11)，所述的污水处理箱(1)的上部设有与污水处理箱(1)相通连的人孔(12)。
3.根据权利要求1或2所述的生活污水初步处理净化系统，其特征在于：所述的出水槽(3)的横截面为“U”形，所述的出水槽(3)的高度和宽度分别为200mm，所述的中央沉降管(2)的上部与污水处理箱(1)的上部间的间距为120mm，所述的生活污水进水管(6)与污水处理箱(1)底部间的间距为1900mm。
4.根据权利要求1或2所述的生活污水初步处理净化系统，其特征在于：所述的出水槽(3)呈方形。
说明书
生活污水初步处理净化系统
技术领域
本实用新型涉及一种净化系统，尤其涉及一种生活污水初步处理净化系统。
背景技术
现有技术中的生活污水都是直排式，没有经过处理排入污水管道中，生活污水其实受污程度相对较小，如果直接与污水管相连接，会增加污水管的处理负载，同时带来处理效果不足。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，同时对生活污水进行分排归类，减少污水处理的负载的生活污水初步处理净化系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种生活污水初步处理净化系统，包括三个依次连续分布的污水处理箱，所述的污水处理箱中设有中央沉降管，所述的污水处理箱中上端的内壁设有出水槽，所述的出水槽的外侧壁设有与出水槽相连通的出水管，所述的出水槽的外壁与中央沉降管间设有过滤层网，所述的污水处理箱的外侧壁设有与中央沉降管相连通的生活污水进水管，所述的中央沉降管的底部设有稳流装置，所述的污水处理箱的底端设有排污管，所述的出水槽的外壁与中央沉降管间设有粗孔过滤膜，所述的粗孔过滤膜设在过滤层网的下方。
生活污水通过生活污水进水管进入到中央沉降管中，生活污水经稳流装置进入到污水处理箱中，所述的生活污水的水位上升依次通过粗孔过滤膜、过滤层网，净化后的生活污水进入到出水槽中，再通过出水管向外排出，留在污水处理箱中的污水通过排污管向外排出，进入到下一处理环节。
作为优选，所述的污水处理箱的外侧壁设有与污水处理箱相连通的水位测量管，所述的污水处理箱中的上部设有均匀分布的加强筋，所述的污水处理箱的上部设有与污水处理箱相通连的人孔。
作为优选，所述的出水槽的横截面为“U”形，所述的出水槽的高度和宽度分别为200mm，所述的中央沉降管的上部与污水处理箱的上部间的间距为120mm，所述的生活污水进水管与污水处理箱底部间的间距为1900mm。
作为优选，所述的出水槽呈方形。
因此，本实用新型的生活污水初步处理净化系统，结构紧凑，能有效对生活污水进行处理，降低污水处理成本。
