申请日2012.11.10
公开(公告)日2013.04.24
IPC分类号E03C1/14; E03C1/04
摘要
本实用新型公开了一种具有废水利用系统的节约型洗手台，属于日常用家具领域，一种具有废水利用系统的节约型洗手台，包括水盆、水龙头、水阀、水箱和柜体，水盆为硅树脂橡胶水盆，水盆设置在柜体上，水盆一侧的柜体上设置有水龙头，水龙头上设置有冷水阀和热水阀，水盆的下方设置有出水口，出水口连接有第一下水管和第二下水管，第一下水管上设置有第一阀门，第一下水管的另一端连通到下水道，第二下水管上设置有第二阀门，第二下水管的另一端连接有水箱，水盆下方的柜体上设置有柜门，柜门上设置有拉手，本实用新型简单易用，而且节能环保能够有效的对水进行二次利用。
权利要求书

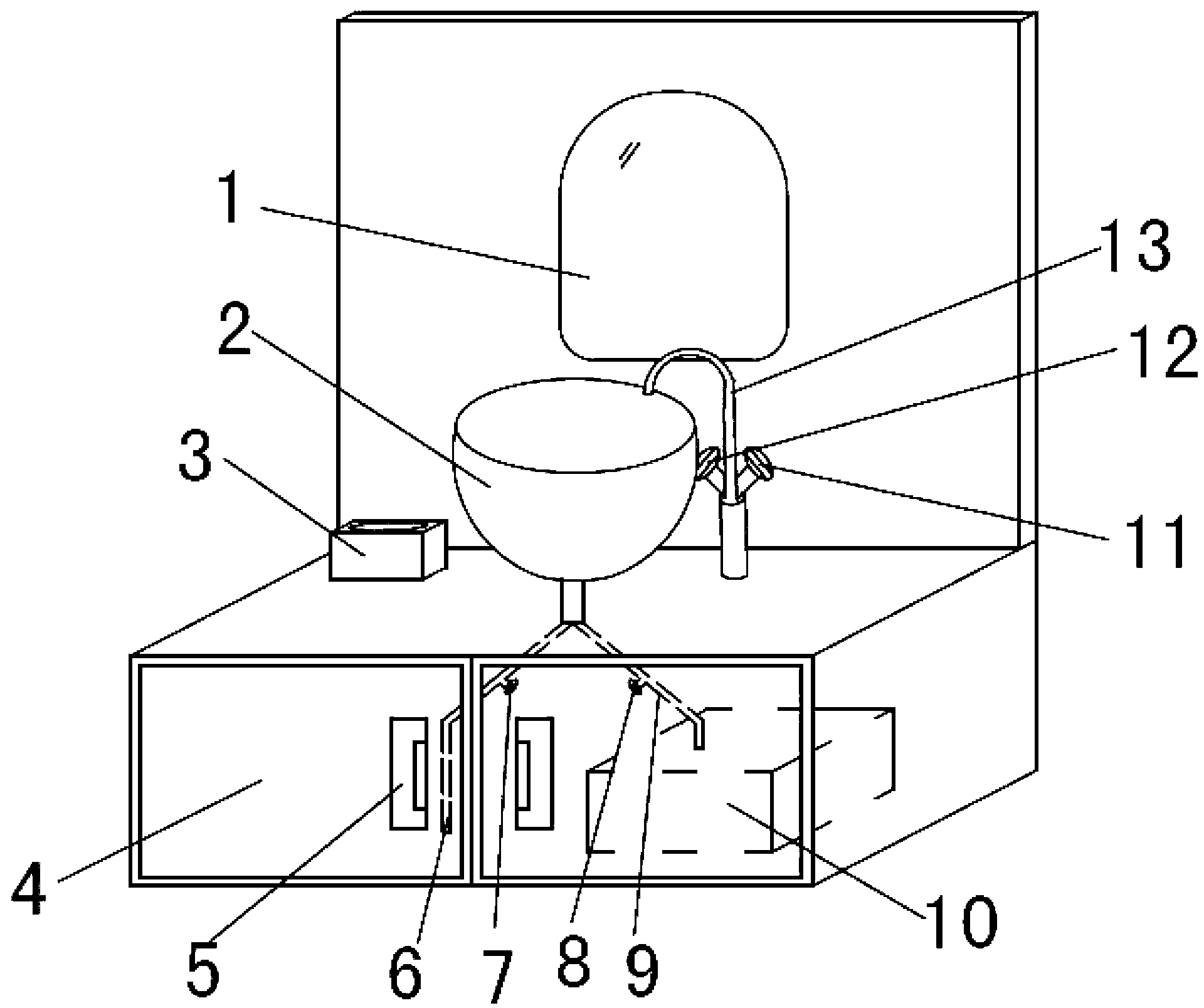

1.一种具有废水利用系统的节约型洗手台，其特征在于：包括水盆(2)、 水龙头(13)、水阀、水箱(10)和柜体，水盆(2)为硅树脂橡胶水盆，水 盆(2)设置在柜体上，水盆(2)一侧的柜体上设置有水龙头(13)，水龙头 (13)上设置有冷水阀(11)和热水阀(12)，水盆(2)的下方设置有出水 口，出水口连接有第一下水管(6)和第二下水管(9)，第一下水管(6)上 设置有第一阀门，第一下水管(6)的另一端连通到下水道，第二下水管(9) 上设置有第二阀门(8)，第二下水管(9)的另一端连接有水箱(10)，水盆 (2)下方的柜体上设置有柜门(4)，柜门(4)上设置有拉手(5)。
2.如权利要求1所述的一种具有废水利用系统的节约型洗手台，其特征 在于：所述水盆(2)的一侧柜体上设置有载物盒(3)。
3.如权利要求1所述的一种具有废水利用系统的节约型洗手台，其特征 在于：所述洗手台的侧壁上设置有镜子(1)。
说明书
一种具有废水利用系统的节约型洗手台
技术领域
本实用新型属于日常用家具领域，尤其涉及一种具有废水利用系统的节 约型洗手台。
背景技术
目前，随着科技的发展进步，人民物质文化生活水平的不断提高，人们 对生活质量的要求逐步提高，健康已成为人们的首要目标，然而，随着世界 工业化的加速，大气污染等等环境污染变得越来越严重，为了健康，人们经 常需要吸收来尽可能的避免受到细菌和病毒的伤感染，因此，洗手台在是现 在生活中必不可少的用具，工厂、医院、公共场所和住所里面都会有洗手台。
现在的洗手台种类比较多，功能也是多种多样，但是目前现有的洗手台 仍然存在一些缺陷和需要改进的地方，例如，现有的洗手台制备都以符合成 年人使用为标准，洗手台的高度通常都比较高，大人使用起来非常舒服，但 是家中如果有小孩子，小孩子因为身高较低，无所独立进行洗手，还需要家 长的帮忙，有的小孩子会站在凳子或者椅子上使用洗手台，可是因为洗手台 周围水渍很多，极易发生跌倒的现象，因此小孩子站在凳子上使用洗手台也 非常不安全，现有的洗手台还有一个问题就是不够节能，近十年来，由于能 源紧张，节能也越来越受到人们的重视，现有的洗手台，用过的水直接就会 流入下水道中没有进行有效的再次利用。
综上所述，目前市场上现有的洗手台都存在着设计缺陷，而且不够节能 的缺点。
实用新型内容
本实用新型提供了一种具有废水利用系统的节约型洗手台，用以解决现 有技术中设计缺陷，而且不够节能的问题，本实用新型简单易用，而且节能 环保能够有效的对水进行二次利用。
本实用新型是通过下述技术方案来解决上述技术问题的：一种具有废水 利用系统的节约型洗手台，包括水盆、水龙头、水阀、水箱和柜体，水盆为 硅树脂橡胶水盆，水盆设置在柜体上，水盆一侧的柜体上设置有水龙头，水 龙头上设置有冷水阀和热水阀，水盆的下方设置有出水口，出水口连接有第 一下水管和第二下水管，第一下水管上设置有第一阀门，第一下水管的另一 端连通到下水道，第二下水管上设置有第二阀门，第二下水管的另一端连接 有水箱，水盆下方的柜体上设置有柜门，柜门上设置有拉手。
进一步的，所述水盆的一侧柜体上设置有载物盒。
进一步的，所述洗手台的侧壁上设置有镜子。
与现有技术相比，本实用新型的一种具有废水利用系统的节约型洗手台 有益效果在于：所述水盆的四壁采用硅树脂橡胶支撑，可以根据需要调节水 池的深度，还可以根据使用者的身高和需求适当的调节水盆的高度，例如， 当需要水池变浅一点的时候，就可以根据需要把四壁向外弯折一下，当家中 的小孩子使用水盆时，也可以根据需要将四壁向外弯折，而且由于橡胶柔软 的特性，不易对使用者构成伤害;在水盆下方的柜体内还设置有水箱，当使 用过的水能够进行再次利用时，可以关闭第一阀门，打开第二阀门，这时水 盆中的水就会流入水箱中，能够方便的对使用水进行二次利用。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用 新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型 的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，详 细说明如下。
