申请日2012.11.12
公开(公告)日2014.05.21
IPC分类号E03F5/22
摘要
一种密闭式自动排渣污水提升器，由集水箱、进水口、排水口、收集管、滤水管、多功能自动排渣阀、潜水泵组成。集水箱进水管连接收集管和滤水管，多功能自动排渣阀上方进水口连接滤水管，侧方压力进水口连接潜水泵、下方排污口连接储渣管。含有纤维、织物、粪便等厕所排放的生活污水从进水口流入收集管后进入滤水管，污水从滤水管的滤水孔进入集水箱，污物直接经由多功能排渣阀进入储渣管储存，潜水泵工作时，排出的带压力污水通过多功能自动排渣阀进入储渣管。将管内的污物经过排水口一并排出室外。有效杜绝了污物在集水箱沉积造成的潜水泵堵塞以及污物堵塞阀门和管路，提高了密闭式污水提升器运行的可靠性。
权利要求书

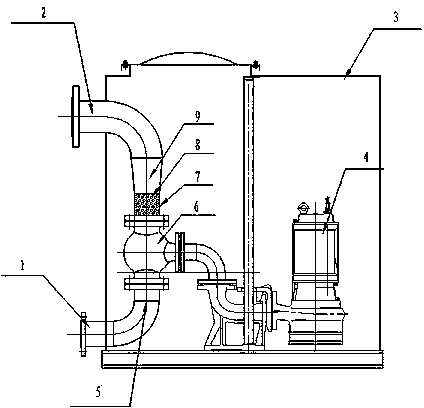

1.一种密闭式自动排渣污水提升器，其特征在于：集水箱(3)内安装有收集管(9)，滤水管(7)，多功能自动排渣阀(6)，储渣管(5)，潜水泵(4)，收集管(9)与进水口(2)连接，储渣管(5)与排水口(1)连接，收集管(9)与滤水管(7)连接，多功能自动排渣阀(6)与滤水管(7)，储渣管(5)，集水箱(3)内设置的潜水泵(4)连接。
2.根据权利要求1所述的一种密闭式自动排渣污水提升器，其特征在于：多功能自动排渣阀(6)的上方进水口与滤水管(7)连接，多功能自动排渣阀(6)的侧方压力进水口与潜水泵(4)连接，多功能排渣阀(6)的下方排污口与储渣管(5)连接。
3.根据权利要求1所述的一种密闭式自动排渣污水提升器，其特征在于：所述的密闭式自动排渣污水提升器设有一个进水口(2)，进水口(2)安装在集水箱(3)外部。
4.根据权利要求1所述的一种密闭式自动排渣污水提升器，其特征在于：所述的密闭式自动排渣污水提升器设有一个排水口(1)，排水口(1)安装在集水箱(3)外部。
说明书
密闭式自动排渣污水提升器
技术领域
本发明涉及一种新型结构的密闭式自动排渣污水提升器，特别适用于输排小型建筑低于下水道液位的含有纤维、织物、排泄物的生活废污水。无异味、无泄漏。
背景技术
密闭式污水提升设备通常有2种工作方式：
第一，采用管路安装过滤器方式，过滤器一端与污水提升器的进(出)水管路连接，一端与潜水泵的出口连接，污水与污物通过进水管一起进入到过滤器内，污物留在过滤器内，污水通过过滤器的出水口和水泵进入集水箱内，污水在集水箱内储存到一定高度，水泵运转，使带压的污水将过滤器内的污物带入室外。其弊端是：过滤器的直径要比管路粗，且留有出水口，水泵工作时污水经过过滤器由于管路扩大，会产生泄流、泄压，过滤器内污物不能完全随带压力污水排出室外。一部分滞留在过滤器内，久之产生堆积，堵塞通道。同时过滤器出水口产生的泄流，使部分污水在集水箱内循环，排污工作时间长，如遇来水量大或急，会产生污水倒灌、回流现象。
第二、污水通过进水管直接流入集水箱，让污物在集水箱内沉淀、消解后在由水泵排出室外。其弊端：有很多污物长期不能自行消解，且水泵只能带走部分消解的污物，大部分污物在集水箱内堆积，容易造成水泵进口堵塞，影响设备正常运行，需要定期清理集水箱内的污物。
发明内容
为了克服密闭式污水提升器上述的缺点，本发明提出一种密闭式自动排渣污水提升器。该污水提升器可确保污物不进入集水箱内，并能干净、顺畅的自动排出室外。
本发明解决其技术问题所采用的技术方案是：集水箱进水口连接收集管和滤水管，多功能排渣阀上方进水口连接滤水管，侧方压力进水口连接潜水泵、下方排出口连接储渣管。含有纤维、织物、粪便等厕所排放的生活污水从污水提升器进水管流入收集管，形成螺旋状进入滤水管，污水从滤水管进入集水箱，污物经由多功能排渣阀进入储渣管储存，当集水箱内的污水达到一定高度，潜水泵开始工作，潜水泵排出的带压力污水通过多功能排渣阀，推起橡胶阀板挡住滤水管出口，使后续的污物停留在滤水管内。而带压力的污水进入储渣管。由于储渣管管径无变化，且没有泄漏点，管内壁非常光滑，在压力水的冲刷下，污物不易粘连、滞留堆积，从而将管内的污物一并通过排水口，排出室外。待集水箱内水位高度降低至停泵水位时，潜水泵停止工作，多功能排渣阀恢复常态，滤水管内的污物再次进入储渣管。重复上一个工作流程。
本发明的有益效果是，有效杜绝了污物在集水箱沉积造成的潜水泵堵塞以及污物堵塞阀门和管路，提高了密闭式污水提升器运行的可靠性，使污水中的污物能够有效的排出室外。
