申请日2013.11.18
公开(公告)日2015.04.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水综合处理装置，包括调节池、脱氮池、生物膜反应池和消毒排放池，所述调节池通过管道连接脱氮池，脱氮池通过自流堰与生物膜反应器紧密连接，生物膜反应器则通过管道与消毒排放池，所述生物膜反应器内设有一组沙漏型支架，支架上挂有生物填料。本实用新型与现有技术相比，对污染物的去除率高，抵抗污泥膨胀能力强，出水水质稳定可靠，出水中没有悬浮物，同时大大减少了占地面积，更符合中小型企业污水处理要求。
权利要求书

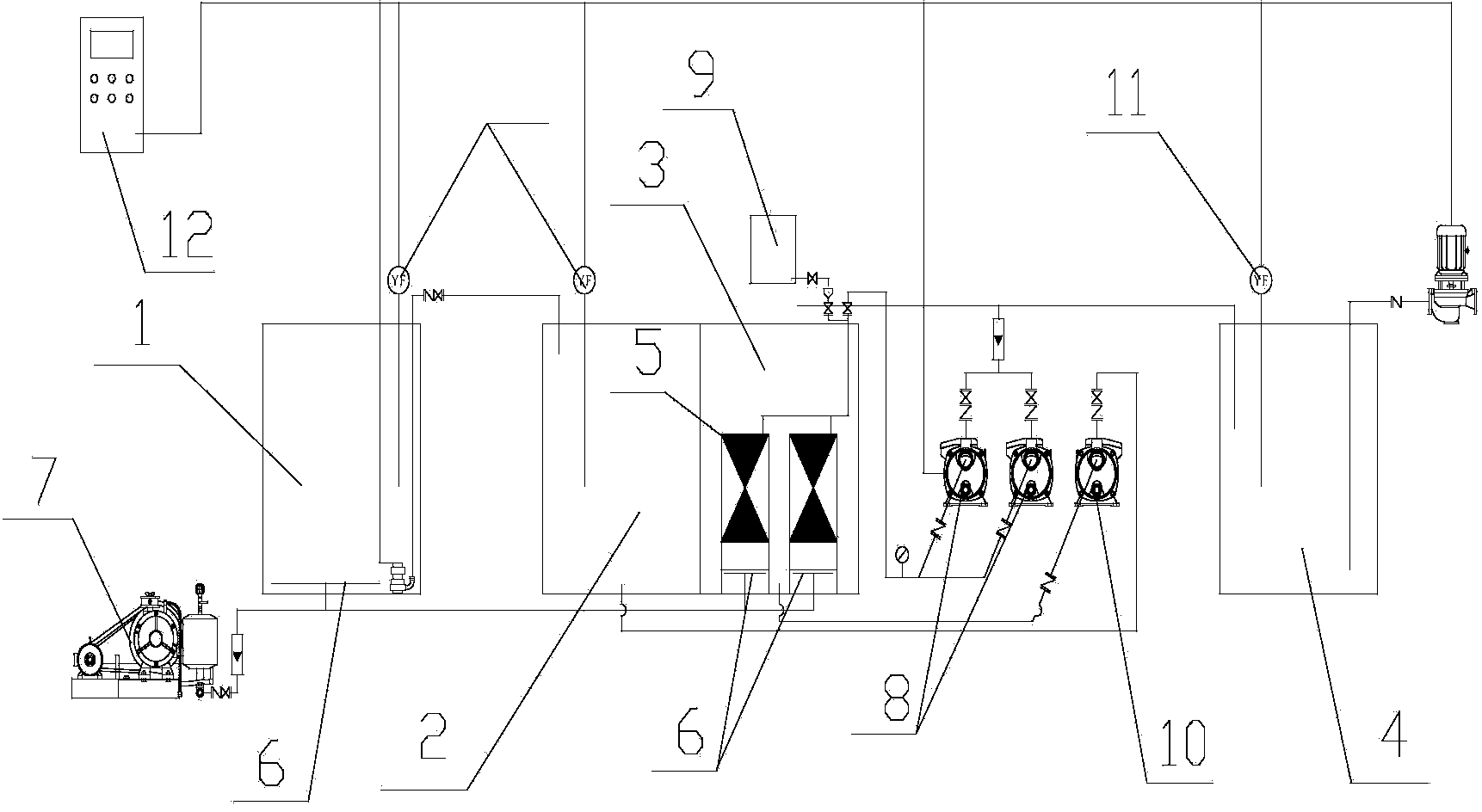

1.一种污水综合处理装置，包括调节池(1)、脱氮池(2)、生物膜反应池(3)和消毒排放池(4)，其特征在于，所述调节池(1)通过管道连接脱氮池(2)，脱氮池(2)通过自流堰与生物膜反应池(3)紧密连接，生物膜反应池(3)则通过管道与消毒排放池(4)相连，所述生物膜反应池(3)内设有一组沙漏型支架(5)，支架上挂有生物填料。
2.根据权利要求1所述的污水综合处理装置，其特征在于，所述支架(5)由格栅固定于生物膜反应池(3)内。
3.根据权利要求1或2所述的污水综合处理装置，其特征在于，所述调节池(1)底部和生物膜反应池(3)底部分别铺设曝气管(6)。
4.根据权利要求3所述的污水综合处理装置，其特征在于，所述曝气管(6)由鼓风机(7)控制。
5.根据权利要求3所述的污水综合处理装置，其特征在于，所述生物膜反应池(3)内的支架(5)正下方均铺设有曝气管(6)。
6.根据权利要求3所述的污水综合处理装置，其特征在于，所述生物膜反应池(3)连接自吸泵(8)，且自吸泵(8)与生物膜反应池(3)之间设有清洗机(9)。
7.根据权利要求3所述的污水综合处理装置，其特征在于，所述脱氮池(2)与生物膜反应池(3)通过管道共同与回流泵(10)相连。
8.根据权利要求3所述的污水综合处理装置，其特征在于，所述调节池(1)、脱氮池(2)和消毒排放池(4)内均设有溢流阀(11)，并由控制柜(12)统一控制。
说明书
一种污水综合处理装置
技术领域
本实用新型属于环保领域，具体涉及一种污水综合处理装置。
背景技术
随着我国市政建设的迅速发展，城市需用水量日益增加，很多城市严重缺水，节约用水日趋重要。当前各城市对于宾馆、写字楼、机关、学校、新建生活小区等单位均要求实施污水处理。做好宾馆、写字楼、机关等单位这类优质杂排水的收集工作，并对其进行综合处理具有非常重要的意义。
传统理话方法在处理生活污水上是靠投加药剂及多次稀释来达到要求，这样往往效率低下而且浪费不必要的资源。目前，比较流行的是采用MBR生物膜装置来去除污水的COD，这样做减少了不必要的水资源浪费，同时去除效果往往更优于理化方法。但是，由于MBR生物膜装置在污水处理时对污水要求较高，氮等元素含量不可过高否则将导致生物菌的生长受限降低实际效果，因此在污水通入MBR生物膜装置时要经过反复处理使氮等元素符合要求。这样一来，由于前期初处理设备的占地面积较大，一些面积小的场所使用起来极为不便。
发明内容
发明目的：本实用新型的目的在于针对现有技术的不足，提供占地面积小、污水去除率高的一种污水综合处理装置。
技术方案：为了达到上述发明目的，本实用新型具体是这样来实现的：一种污水综合处理装置，包括调节池、脱氮池、生物膜反应池和消毒排放池，所述调节池通过管道连接脱氮池，脱氮池通过自流堰与生物膜反应池紧密连接，生物膜反应池则通过管道与消毒排放池，所述生物膜反应池内设有一组沙漏型支架，支架上挂有生物填料。
其中，为了使生物填料能够充分与水体接触而不至于漂浮在污水面上，所述支架由格栅固定于生物膜反应池内。
其中，为了使调节池污水中小颗粒杂质悬浮和大颗粒杂质沉淀而先行排出体系，所述调节池底部可以铺设曝气管;为了使生物膜反应池内的好氧型微生物生长以及使污水与生物填料充分混合，生物膜反应池底部也可铺设曝气管;上述调节池与生物反应池中的曝气管统一由装置外的鼓风机控制。
其中，为了进一步使生物膜反应池内的好氧型微生物生长，曝气管优选铺设于支架正下方。
其中，所述生物膜反应池连接自吸泵，且自吸泵与生物膜反应池之间设有清 洗机，多次净化污水提高污水去除率。
其中，所述脱氮池与生物膜反应池通过管道共同与回流泵相连，进一步增加污水处理次数提高污水去除率。
其中，所述调节池、脱氮池和消毒排放池内均设有溢流阀，并由控制柜统一控制，防止因污水通入过多而影响整套设备的处理效率。
有益效果：本实用新型与现有技术相比，对污染物的去除率高，抵抗污泥膨胀能力强，出水水质稳定可靠，出水中没有悬浮物，同时大大减少了占地面积，更符合中小型企业污水处理要求。
