申请日2012.11.09
公开(公告)日2013.04.24
IPC分类号C02F9/10; C02F1/72; C10J3/80; C10J3/72
摘要
本实用新型涉及一种煤气冷凝水处理装置，包括酚水箱、过滤装置、集汽包、蒸发器和煤气炉，酚水箱流出的煤气冷凝水在油水分离装置中进行油水分离;经过油水分离的煤气冷凝水中添加氧化剂后在酚水箱二次沉淀;二次沉淀后的煤气冷凝水经过所述过滤装置过滤后添加防腐剂;添加防腐剂的煤气冷凝水在混合器中混合后通过管道排出。本实用新型煤气冷凝水处理装置，增加了产品附加值而且延长了产品使用寿命，降低了污染，保护了环境，同时节约了水资源。
权利要求书

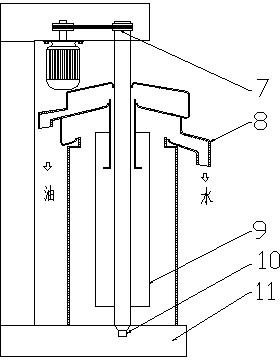

1.一种煤气冷凝水处理装置，包括酚水箱、过滤装置、集汽包、蒸发器和煤气炉，其特征在于：酚水箱流出的煤气冷凝水在油水分离装置中进行油水分离;经过油水分离的煤气冷凝水中添加氧化剂后在酚水箱二次沉淀;二次沉淀后的煤气冷凝水经过所述过滤装置过滤后添加防腐剂;添加防腐剂的煤气冷凝水在混合器中混合后通过管道排出;所述油水分离装置由机座、传动装置、转鼓、集液盘、进液口组成;含油煤气冷凝水由底部进液口射入高速旋转的转鼓，转鼓带动带动叶片使油水混合物旋转后形成强大的离心力，其油水在离心力的作用下因其密度差的存在而分离，分离开的水经转鼓通道进入集水盘，从集水盘排出，分离开的油经过转鼓通道进入集油盘，从集油盘排出，少数大颗粒物质沉到转鼓壁下部，从排污口排出。
2.根据权利要求1所述煤气冷凝水处理装置，其特征在于：所述所述混合器由支腿、排污箱、筒体、进水口、出水口和混合装置组成;煤气冷凝水从混合筒体进水口进入混合装置与筒体间通道，通过此通道使液体产生旋转，煤气冷凝水在不断变化截面的通道流动;混合好的液体部分经混合器的出水口排出进入下道工序。
说明书
煤气冷凝水处理装置
技术领域
本实用新型涉及一种工业废水处理装置，具体的说，是涉及一种煤气冷凝水处理装置。
背景技术
我国对环境的保护日益重视，尤其是对水的污染，国家投入了大量的资金进行治理。煤炭在我国是一种不可替代的能源，不仅储量大，而且品质也高。我国为了保护环境、节约资源，已经明令禁止把煤炭作为直接燃料进行燃烧。国家大力提倡发展煤制气的工艺，用煤气发生器把煤炭进行一系列氧化还原反应，使煤炭由固体变成气体作为燃料，即所说的煤气，已广泛应用于各行各业。
煤气生产过程的污水主要有两部分：一是洗涤污水，此种污水中不仅含大量的COD，还含有大量的裂解焦油，及有害的化学物质;二是煤气冷凝水，此种污水COD较少，但是此种污水中含酚及其他有害的物质，有剧毒，而且有很强的腐蚀性，对环境造成了很大的破坏，这种污水绝对不允许外排。这两种水在过去是混合后循环使用，但达到一定浓度后被迫外排，或是采用焚烧法来处理。采用焚烧法是利用煤气和生产过程中的附产品焦油、轻油作为燃料，在高温状态其中有害物质酚进行裂解，分解产生CO2和H2O。这要消耗大量的煤气，增加企业成本，大部分企业不用。这些年来，有些企业也尝试过许多水处理的方法，如：沉降法、气浮法、药剂法等等，但效果却不理想。
近年来，由于煤气站内的污水处理问题，对煤制气行业的发展带来了不小挑战，现在国内许多厂家为了解决此问题，在煤气的净化工艺中由原来的直接接触冷却，改为间接冷却，这是一大进步。这种冷凝污水每台发生站可产生5吨/天，这是一个不小的数目，如何充分利用水资源是一个难题，尤其这种污水有剧毒，决不能外排。
因此我们提出把这种污水进行汽化作为煤制气过程中的气化剂，使其充分利用。但在使用过程中发现具有很强的腐蚀性。在两段炉煤气站中，对煤气冷凝水进行了大量的试验和研究，在间接冷却工艺中，气化1吨煤时，约有80-150公斤冷凝水析出，pH=7-8.5，其中含有的主要化学物质是：酚≥8000毫克/升，氧化物：20毫克/升，硫化物：200-300 毫克/升，硫酸盐和重硫酸盐：8000 mg/升COD的含量在30000ppm。
汽化器一般使用2-4个月就要修理一次，其不仅影响生产，而且维修费用也很大，造成得不偿失。
实用新型内容
针对上述现有技术中的不足，本实用新型提供一种减少环境污染，提高产品附加值，延长设备使用寿命的煤气冷凝水处理装置。
本实用新型所采取的技术方案是：
一种煤气冷凝水处理装置，包括酚水箱、过滤装置、集汽包、蒸发器和煤气炉，酚水箱流出的煤气冷凝水在油水分离装置中进行油水分离;经过油水分离的煤气冷凝水中添加氧化剂后在酚水箱二次沉淀;二次沉淀后的煤气冷凝水经过所述过滤装置过滤后添加防腐剂;添加防腐剂的煤气冷凝水在混合器中混合后通过管道排出。所述油水分离装置由机座、传动装置、转鼓、集液盘、进液口组成;含油煤气冷凝水由底部进液口射入高速旋转的转鼓，转鼓带动带动叶片使油水混合物旋转后形成强大的离心力，其油水在离心力的作用下因其密度差的存在而分离，分离开的水经转鼓通道进入集水盘，从集水盘排出，分离开的油经过转鼓通道进入集油盘，从集油盘排出，少数大颗粒物质沉到转鼓壁下部，从排污口排出。
所述混合器由支腿、排污箱、筒体、进水口、出水口和混合装置组成;煤气冷凝水从混合筒体进水口进入混合装置与筒体间通道，通过此通道使液体产生旋转，煤气冷凝水在不断变化截面的通道流动;混合好的液体部分经混合器的出水口排出进入下道工序。
本实用新型相对现有技术的有益效果：
本实用新型煤气冷凝水处理装置，增加了产品附加值而且延长了产品使用寿命，降低了污染，保护了环境，同时节约了水资源。
