申请日2012.11.05
公开(公告)日2013.06.05
IPC分类号C02F9/02
摘要

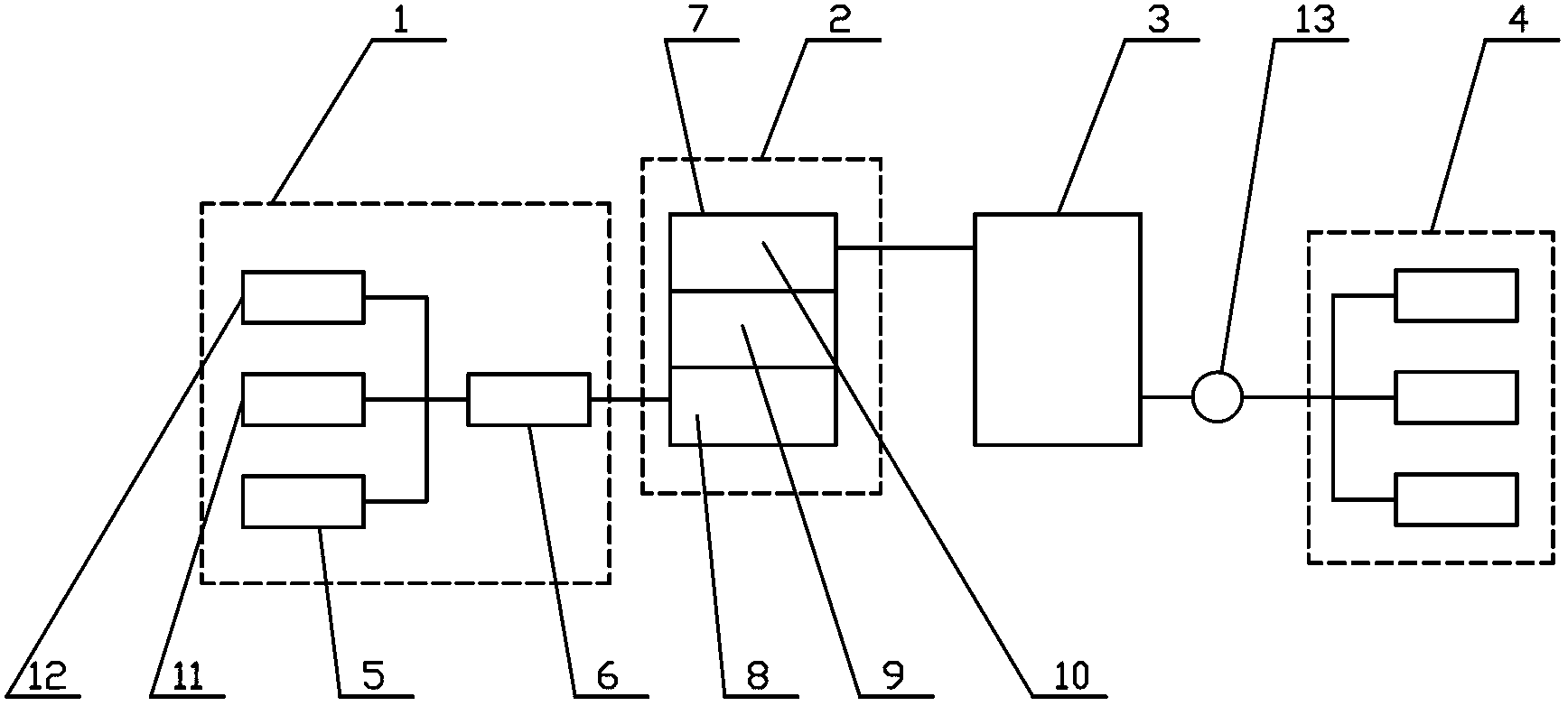

本实用新型提供了一种生态园林景观污水过滤循环系统，包括污水收集单位、过滤单位、净水储存单位、用水单位，各单位间依次通过管道连接，污水收集单位包括数个收集池，通过并连管道连接至主收集池;过滤单位为过滤池，主收集池与过滤池下部连接，过滤池中包含三层过滤结构，由下至上分别为滤砂层、活性炭和陶瓷环。本实用新型设置污水收集单位、过滤单位、净水储存单位和用水单位，并在各单位间采用管道连接，形成了一个集污水处理、净水储存和使用水循环的生态园林景观的循环系统，为园林景观设施的运作提供了源源不断的活水，有效地降低了生态园林景观设施的日常维护成本，节约了大量水资源，保护和维护了生态环境。
权利要求书
1.生态园林景观污水过滤循环系统，所述过滤循环系统包括污水收集单 位、过滤单位、净水储存单位、用水单位，各单位间依次通过管道连 接，其特征在于所述污水收集单位包括数个收集池，通过并连管道连 接至主收集池;
所述过滤单位为过滤池，所述主收集池与过滤池下部连接，过滤池中 包含三层过滤结构，由下至上分别为滤砂层、活性炭和陶瓷环。
2.根据权利要求1所述的生态园林景观污水过滤循环系统，其特征在于所 述收集池包括污水收集池和雨水收集池。
3.根据权利要求1所述的生态园林景观污水过滤循环系统，其特征在于所 述净水储存单位与用水单位间设有水泵。
说明书
生态园林景观污水过滤循环系统
技术领域
本实用新型涉及一种循环系统，具体涉及一种生态园林景观污水过滤 循环系统。
背景技术
生态园林是指以生态学原理为指导所建设的园林绿地系统，在这个系 统中，乔木、灌木、草本、藤本植物构成的群落，种群间相互协调， 有复合的层次和相宜的季相色彩，具有不同生态特性的植物能各得其 所，充分利用阳光、空气、土地、养分、水分等，构成一个和谐有序 、稳定的群落，它是城市园林绿化工作最高层次的体现，是人类物质 和精神文明发展的必然结果。在生态园林景观造型时，往往会利用水 幕或瀑布增加园林的生态气息，结果往往产生了大量景观污水，连同 雨水一起流入排污管道，造成极大的水资源浪费。
实用新型内容
针对以上现有技术中存在的问题，本实用新型提供了一种流程简单、 运行费用低廉的生态园林景观污水过滤循环系统。
本实用新型是通过以下技术方案实现的：
生态园林景观污水过滤循环系统，所述过滤循环系统包括污水收集单 位、过滤单位、净水储存单位、用水单位，各单位间依次通过管道连 接，所述污水收集单位包括数个收集池，通过并连管道连接至主收集 池;
所述过滤单位为过滤池，所述主收集池与过滤池下部连接，过滤池中 包含三层过滤结构，由下至上分别为滤砂层、活性炭和陶瓷环。
所述收集池包括污水收集池和雨水收集池。
所述净水储存单位与用水单位间设有水泵。
本实用新型的有益效果为：设置污水收集单位、过滤单位、净水储存 单位和用水单位，并在各单位间采用管道连接，形成了一个集污水处 理、净水储存和使用水循环的生态园林景观的循环系统，为园林景观 设施的运作提供了源源不断的活水，有效地降低了生态园林景观设施 的日常维护成本，节约了大量水资源，保护和维护了生态环境。
