申请日2012.11.02
公开(公告)日2013.01.23
IPC分类号A01G25/09; E03F7/10
摘要
一种污水污物真空抽排分离装置，包括主罐体、固液分离罐、吸污口、真空泵，所述真空泵位于主罐体尾部，固液分离罐前端有一个密封盖，真空泵与动力机、油气分离器、四通阀配合连接，用于给主罐体提供正负压力，四通阀通过真空管道与主罐体相连，所述固液分离罐通过支架水平放置在主罐体顶部一侧，吸污口通过一号管道与固液分离罐尾部相连，固液分离罐前端底部通过二号管道与主罐体相连，固液分离罐内壁上有圆孔，固液分离罐尾部装有气缸，气缸上的进气口、出气口与真空泵相连，气缸上的活塞杆伸入固液分离罐内部，活塞杆伸入固液分离罐的一端有与固液分离罐内部空腔大小相配合的推板。本发明结构简单、功能多样化、使用方便。
权利要求书

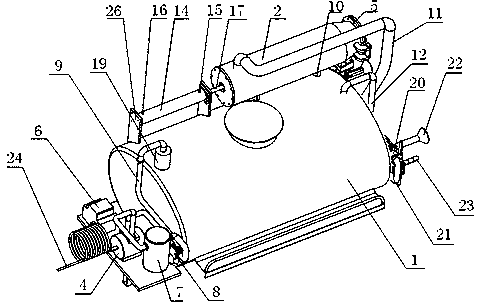

1.一种污水污物真空抽排分离装置，包括主罐体(1)、固液分离罐(2)、吸污口(3)、真空泵(4)，所述真空泵(4)位于主罐体(1)尾部，吸污口(3)位于主罐体(1)前端底部，固液分离罐(2)前端有一个密封盖(5)，真空泵(4)与动力机(6)、油气分离器(7)、四通阀(8)配合连接，用于给主罐体(1)提供正负压力，四通阀(8)通过真空管道(9)与主罐体(1)相连，其特征在于：所述固液分离罐(2)通过支架(10)水平放置在主罐体(1)顶部一侧，吸污口(3)通过一号管道(11)与固液分离罐(2)尾部相连，固液分离罐(2)前端底部通过二号管道(12)与主罐体(1)相连，固液分离罐(2)内壁上有圆孔(13)，固液分离罐(2)尾部装有气缸(14)，气缸(14)上的进气口(15)、出气口(16)与真空泵(4)相连，气缸(14)上的活塞杆(17)伸入固液分离罐(2)内部，活塞杆(17)伸入固液分离罐(2)的一端有与固液分离罐(2)内部空腔大小相配合的推板(18)。
2.根据权利要求1所述的一种污水污物真空抽排分离装置，其特征在于：所述主罐体(1)与四通阀(8)之间设置有一个液位控制阀(19)，液位控制阀(19)位于主罐体(1)顶部，液位控制阀(19)和四通阀(8)之间用真空管道(9)连接。
3.根据权利要求1所述的一种污水污物真空抽排分离装置，其特征在于：所述主罐体(1)前端下侧装有洒水阀门(20)，洒水阀门(20)通过洒水管道(21)连接有左右对称的两个洒水出口(22)。
4.根据权利要求3所述的一种污水污物真空抽排分离装置，其特征在于：所述洒水阀门(20)通过洒水管道(21)还连接有一个浇灌出口(23)。
5.根据权利要求1所述的一种污水污物真空抽排分离装置，其特征在于：所述真空泵(4)上连接有疏通软轴(24)。
6.根据权利要求1所述的一种污水污物真空抽排分离装置，其特征在于：所述主罐体(1)前端底部设置有排液口(25)。
7.根据权利要求1所述的一种污水污物真空抽排分离装置，其特征在于：所述圆孔(13)直径在1毫米和20毫米之间。
8.根据权利要求1所述的一种污水污物真空抽排分离装置，其特征在于：所述气缸(14)通过固定板(26)固定在主罐体(1)之上。
说明书
一种污水污物真空抽排分离装置
技术领域
本发明涉及一种吸污车，尤其指一种污水污物真空抽排分离装置。
背景技术
吸污车是清理、收集、中转运输污泥、污水，避免二次污染的新型环卫车辆，吸污车可自吸自排，工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体物质。目前国内吸污车一般采用吸污车真空泵，吸力大，吸程远，特别适合用于下水道内的淤积物的抽吸、装运和排卸，尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。但是，现有技术中的真空吸污车每工作一段时间后，罐体内充满污泥、污水，必须定时进行排放，否则真空吸污车不能工作。另外，在对下水管道堵塞的处理，一般采用真空吸污车吸污、高压清洗车清洗，需要使用两台独立的环卫车辆，环卫成本高，操作十分不方便。
中国专利授权公告号为CN2836941Y，授权公告日为2006年11月15日的实用新型专利提供了污水循环再利用式管道疏通吸污车，包括车体及其安装在车体上的动力装置、抽吸装置、冲洗装置，污泥排放装置以及电控制系统，以及车体上增设了污水循环再利用装置，该装置主要由清水箱、污泥箱、旋转滤筒、离心泵、旋风过滤器，高压泵组成。该设计实现了污水循环再利用，节省了水资源，可连续不断进行作业。此种设计方案虽然解决了污水、污物的分离，但是整体结构复杂，使用成本较高。
发明内容
本发明的目的是克服现有技术中存在的问题，提供一种结构简单、功能多样化、使用方便的污水污物真空抽排分离装置。
为实现以上目的，本发明的技术解决方案是：一种污水污物真空抽排分离装置，包括主罐体、固液分离罐、吸污口、真空泵，所述真空泵位于主罐体尾部，吸污口位于主罐体前端底部，固液分离罐前端有一个密封盖，真空泵与动力机、油气分离器、四通阀配合连接，用于给主罐体提供正负压力，四通阀通过真空管道与主罐体相连，所述固液分离罐通过支架水平放置在主罐体顶部一侧，吸污口通过一号管道与固液分离罐尾部相连，固液分离罐前端底部通过二号管道与主罐体相连，固液分离罐内壁上有圆孔，固液分离罐尾部装有气缸，气缸上的进气口、出气口与真空泵相连，气缸上的活塞杆伸入固液分离罐内部，活塞杆伸入固液分离罐的一端有与固液分离罐内部空腔大小相配合的推板。
所述主罐体与四通阀之间设置有一个液位控制阀，液位控制阀位于主罐体顶部，液位控制阀和四通阀之间用真空管道连接。
所述主罐体前端下侧装有洒水阀门，洒水阀门通过洒水管道连接有左右对称的两个洒水出口。
所述洒水阀门通过洒水管道还连接有一个浇灌出口。
所述真空泵上连接有疏通软轴。
所述主罐体前端底部设置有排液口。
所述圆孔直径在1毫米和20毫米之间。
所述气缸通过固定板固定在主罐体之上。
本发明的有益效果为：
1、使用了内壁有圆形小孔的固液分离罐，利用真空泵对主罐体内部形成负压，将固液分离罐中的污水抽进主罐体，污物留在固液分离罐中，完成了污水污物的分离，而且结构简单。
2、在固液分离罐尾部安装了气缸，而且气缸的活塞杆上有与固液分离罐内部空腔大小相配合的推板，使得存放于固液分离罐中的污物能够顺利排出。
3、主罐体与四通阀之间设置有一个液位控制阀，当主罐体内部储存满污水后，液位控制阀将会阻止污水经由真空管道进入四通阀，保证了设备的使用连续性。
4、设置的洒水车口和浇灌出口，可以满足对日常绿化工作的需求，可以对农田、树木进行浇灌洒水。
5、在真空泵上连接有疏通软轴，可以对难以疏通的下水管道进行疏通，实现了设备的功能多样化。
6、由于固液分离罐内壁上有直径在1毫米和20毫米之间的圆孔，本发明可以有效控制污物分离度。
