申请日2012.11.03
公开(公告)日2013.04.10
IPC分类号C02F3/28
摘要

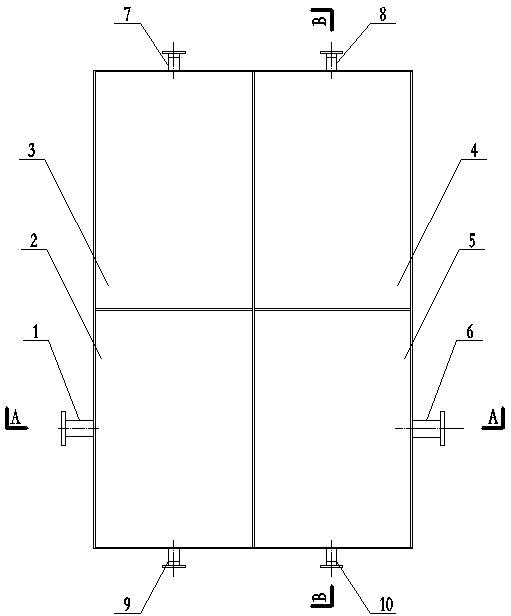

一种河道水处理阶梯厌氧沉淀装置分成四个室，其特征是：第一室、第二室、第三室设有出水口，四个室底部都还设有排泥口。河道水从进水口(1)进第一室(2)开始沉淀，处理后河水第一室出水口(11)流入第二室(3)进行初步的厌氧消化，消化后的河水从第二室出水口(13)进入第三室(4)开始进一步的厌氧消化，再从第三室出水口(12)流入第四室(5)沉淀，最后从出水口(6)流出，达到处理的效果。四室运行中会产生一定数量的污泥，定期从各室排泥口排出。
权利要求书
1.一种河道水处理阶梯厌氧沉淀装置，该装置分成四个室，其特征是：第一室、第二室、第三室设有出水口。
2.根据权利要求1所述的河道水处理阶梯厌氧沉淀装置，其特征是：该装置四个室底部都设有排泥口。
说明书
河道水处理阶梯厌氧沉淀装置
技术领域
本实用新型涉及一种河道水处理阶梯厌氧沉淀装置，特别适用于河道水处理设备前端的厌氧处理，对河道水中的大分子有机物降解为小分子有机物，提高河水中有机物的去除率，沉淀水中悬浮物，降低水中浊度。
背景技术
目前，常用的河道水处理设备主要以混凝沉淀为主要工艺，其中混凝沉淀去除河道水中的有机物需要投加混凝剂，同时还需要搅拌机搅拌才能形成絮体，最终通过沉淀去除水中的有机物。这能耗大、维护费用高、有机物去除效果差。
发明内容
[0003] 为了克服河道水处理中能耗大、维护费用高、有机物去除效果差等缺点。本实用新型提供一种河道水处理阶梯厌氧沉淀装置，利用厌氧消化的机理，把高分子化合物转化为有机酸、醇、醛等低分子化合物，同时利用自由沉淀去除部分悬浮物。
本实用新型解决其技术问题所采用的技术方案是：河道水处理阶梯厌氧沉淀装置分成四个室，其特征是：第一室、第二室、第三室设有出水口。四个室底部都还设有排泥口。
河道水从进水口进入第一室开始沉淀，泥沙和大的悬浮物被沉积到底部，同时处理后的水从设在离设备底部1m的第一室出水口流入第二室进行初步的厌氧消化，消化处理后的河水从距设备顶0.5m第二室出水口进入第三室进行第二步的厌氧消化，消化后的河水再离设备底部0.5m第三室出水口流入第四室厌氧沉淀，最后从出水口流出，达到处理的效果。四室处理过程中都会产生一定数量的污泥，定期从各室排泥口排出。
为使厌氧消化能力充分第二室、第三室、第四室长宽比为2：1，高宽比大于1。
本实用新型的有益效果是能耗低、操作简单、有机物去除率高。
