申请日2013.01.18
公开(公告)日2013.07.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于熔模精密铸造车间的污水处理系统，包括用于收集车间污水的污水池，以及与所述污水池依次相连通的沉淀池、砂滤装置、厌氧水解池和清水池，砂滤装置由固定在支撑架上的上砂滤器和下砂滤器组成，上砂滤器和下砂滤器均由倒梯形的开口容器和铺设于所述开口容器内的滤砂组成，开口容器的底部为透水性材料，上砂滤器的底部与所述下砂滤器的开口处相对应。本实用新型采用上砂滤器和下砂滤器可有效滤去污水中氨氯等有毒杂质，过滤效果好，污水经处理后可循环利用，污水处理系统运行成本低廉。
权利要求书

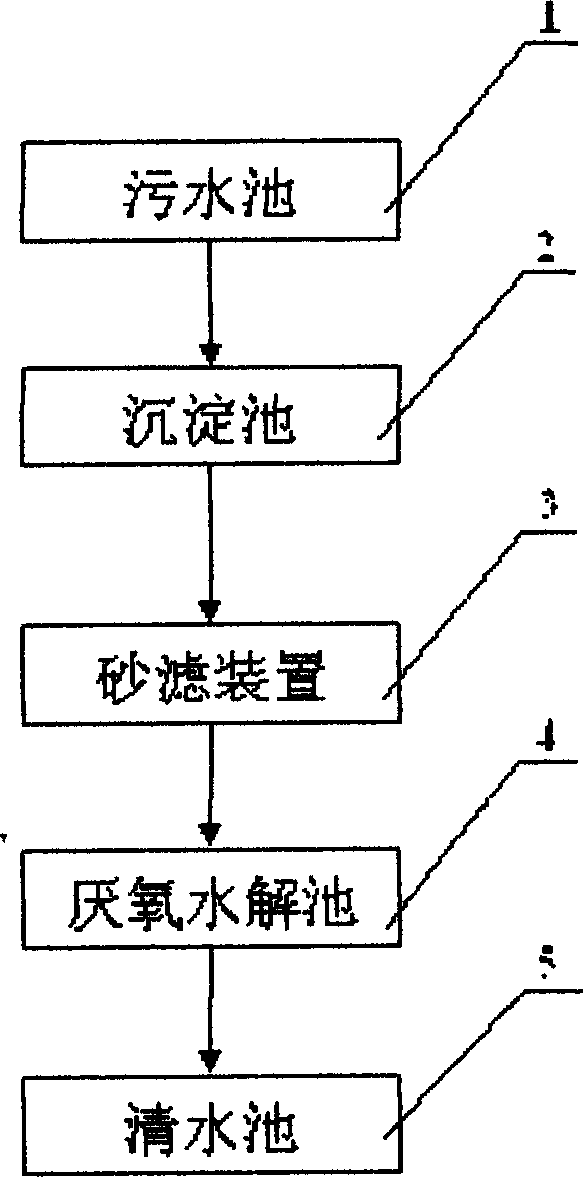

1.一种用于熔模精密铸造车间的污水处理系统，包括用于收集车间污水的 污水池(1)，以及与所述污水池(1)依次相连通的沉淀池(2)、砂滤装置(3)、 厌氧水解池(4)和清水池(5)，其特征在于：所述砂滤装置(3)由固定在支 撑架(34)上的上砂滤器(31)和下砂滤器(32)组成，所述上砂滤器(31) 和下砂滤器(32)均由倒梯形的开口容器(33)和铺设于所述开口容器(33) 内的滤砂组成，所述开口容器(33)的底部为透水性材料，所述上砂滤器(31) 的底部与所述下砂滤器(32)的开口处相对应。
2.根据权利要求1所述的一种用于熔模精密铸造车间的污水处理系统，其 特征在于：所述上砂滤器(31)内的滤砂的粒径大于所述下砂滤器(32)内的 滤砂的粒径。
3.根据权利要求1所述的一种用于熔模精密铸造车间的污水处理系统，其 特征在于：所述上砂滤器(31)内的滤砂与所述下砂滤器(32)内的滤砂的粒 径差为20～100目。
说明书
一种用于熔模精密铸造车间的污水处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种用于熔模精密铸造车间的污水处理系统。
背景技术
熔模精密铸造包括制模、制壳和熔化浇注工艺步骤，具体过程如下：先用蜡做成模型，再在其外表裹一层粘土等耐火材料，加热使蜡熔化流出，从而得到由耐火材料形成的空壳，再将金属熔化后灌入空壳，待金属冷却后将耐火材料敲碎即可得到金属模件。熔模精密铸造过程中产生的工业废水中氨氯含量高，以及废水中含有的大量的蜡油和悬浮物，如果不处理或处理不当，会对环境造成严重污染。
实用新型内容
本实用新型所要解决的技术问题是提供一种运行成本低廉、污水处理后可循环利用的用于熔模精密铸造车间的污水处理系统。
为解决上述技术问题，本实用新型一种用于熔模精密铸造车间的污水处理系统，包括用于收集车间污水的污水池，以及与所述污水池依次相连通的沉淀池、砂滤装置、厌氧水解池和清水池，所述砂滤装置由固定在支撑架上的上砂滤器和下砂滤器组成，所述上砂滤器和下砂滤器均由倒梯形的开口容器和铺设于所述开口容器内的滤砂组成，所述开口容器的底部为透水性材料，所述上砂滤器的底部与所述下砂滤器的开口处相对应。
为进一步提高过滤效果，上述上砂滤器内的滤砂的粒径大于所述下砂滤器内的滤砂的粒径。
更进一步地，上述上砂滤器内的滤砂与所述下砂滤器内的滤砂的粒径差为20～100目。
与现有技术相比，本实用新型的有益效果为：
本实用新型采用上砂滤器和下砂滤器可有效滤去污水中氨氯等有毒杂质，过滤效果好，污水经处理后可循环利用，污水处理系统运行成本低廉，可达到节约水资源的目的。
