申请日2013.01.06
公开(公告)日2013.07.10
IPC分类号C02F3/30
摘要
本实用新型涉及一种污水处理海绵载体生物反应器，主要由依次用管道连接的缺氧池、升流式厌氧反应器和好氧反应池组成，其特征在于：所述缺氧池内设置有生物填料;所述升流式厌氧反应器内放置有海绵颗粒;所述好氧反应池内放置有海绵球。本实用新型的有益效果：生物池内采用海绵颗粒和海绵球提高了生物菌落活性，增强了系统耐冲击负荷，使生物菌落更加稳定，活性污泥不容易流失;可缩短污水处理的工艺流程，系统的反应器少，并具有脱氮除磷功能。
权利要求书

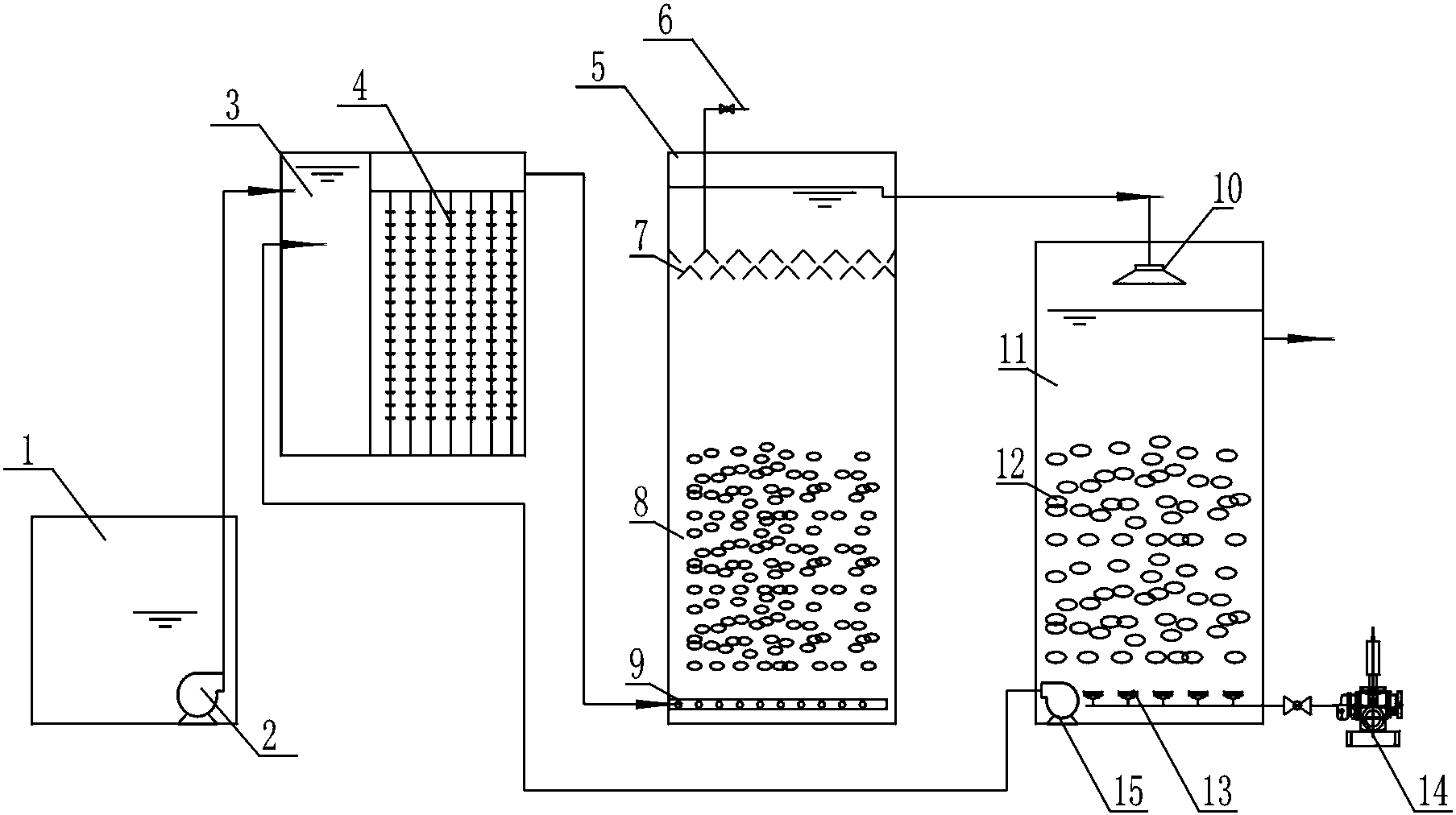

1.一种污水处理海绵载体生物反应器，主要由依次用管道连接的缺氧池(3)、升流式厌氧反应器(5)和好氧反应池(11)组成，其特征在于：所述缺氧池(3)内设置有生物填料(4);所述升流式厌氧反应器(5)内放置有海绵颗粒(8);所述好氧反应池(11)内放置有海绵球(12)。
2. 根据权利要求1所述的一种污水处理海绵载体生物反应器，其特征在于：所述升流式厌氧反应器(5)底部设置有布水管(9)。
3.根据权利要求1所述的一种污水处理海绵载体生物反应器，其特征在于：所述好氧反应池(11)的上部设置有配水器(10)。
4.根据权利要求1所述的一种污水处理海绵载体生物反应器，其特征在于：所述好氧反应池(11)的底部安装有曝气盘(13)，曝气盘(13)通过管道与鼓风机(14)连接。
说明书
一种污水处理海绵载体生物反应器
技术领域
本实用新型涉及一种污水处理海绵载体生物反应器。
背景技术
目前污水处理技术基本成型，但是氮磷过量排放引起起的水体的富营氧化，依然是水污染存在的重大问题，污水处理不再仅以去除有机物(COD等)为目的，而是既要去除有机物又要脱氮除磷，减小水体富营氧化，传统的生物脱氮除磷技术，包括A/0、改良A/0、氧化沟等工艺，虽普遍具有脱氮除磷效果，但是反应器多，工艺复杂，能耗高，为了同时取得较好的脱氮除磷效果，需要增加污泥回流或外加碳源，不但增加了工艺运行费用，而且产生了大量的剩余污泥。反硝化脱氮除磷技术近年已有一定发展，它以硝酸根代替氧气作为除磷时的电子受体，由反硝化聚磷菌将脱氮与除磷过程合二为一，可以克服传统工艺脱氮除磷之间的矛盾，降低曝气量，减少污泥排量，为高效节能及可持续发展的脱氮除磷工艺，这是目前城市污水脱氮除磷技术研究的热点和必然趋势。关于反硝化脱氮除磷工艺技术，现在也有很多研究，虽然目前方法大都能够取得较好的处理效果，但工艺中普遍存在要用多个沉淀池对反硝化聚磷菌进行沉淀分离，存在反应器多，生物池中活性污泥容易流失等不足之处。
实用新型内容
本实用新型的目的在于提供一种污水处理海绵载体生物反应器，优化污水处理的工艺，这是一种反应器少、活性污泥不容易流失、具有脱氮除磷的污水处理生化反应池系统。
本实用新型通过下述技术方案实现：一种污水处理海绵载体生物反应器，主要由依次用管道连接的缺氧池、升流式厌氧反应器和好氧反应池组成，其特征在于：所述缺氧池内设置有生物填料;所述升流式厌氧反应器内放置有海绵颗粒;所述好氧反应池内放置有海绵球。
所述升流式厌氧反应器底部设置有布水管。
所述好氧反应池的上部设置有配水器。
进一步的，所述好氧反应池的底部安装有曝气盘，曝气盘通过管道与鼓风机连接。
本实用新型的有益效果：生物池内采用海绵颗粒和海绵球提高了生物菌落活性，增强了系统耐冲击负荷，使生物菌落更加稳定，活性污泥不容易流失;可缩短污水处理的工艺流程，系统的反应器少，并具有脱氮除磷功能。
