申请日2012.08.28
公开(公告)日2013.02.06
IPC分类号B01D21/02; B01D21/26; B01D21/01
摘要
本实用新型公开了一种水处理用翼型斜板，包括主板和平行设置在所述主板上的多列倒V字形翼板，每相邻两列翼板之间的主板上均设置有一条用于构成污泥通道的凹槽。本实用新型结构简单，设计新颖合理，实现方便且成本低，沉淀负荷大，固液分离效率高，出水浊度可达1NTU～2NTU，出水水质好，实用性强，使用效果好，便于推广使用。
权利要求书

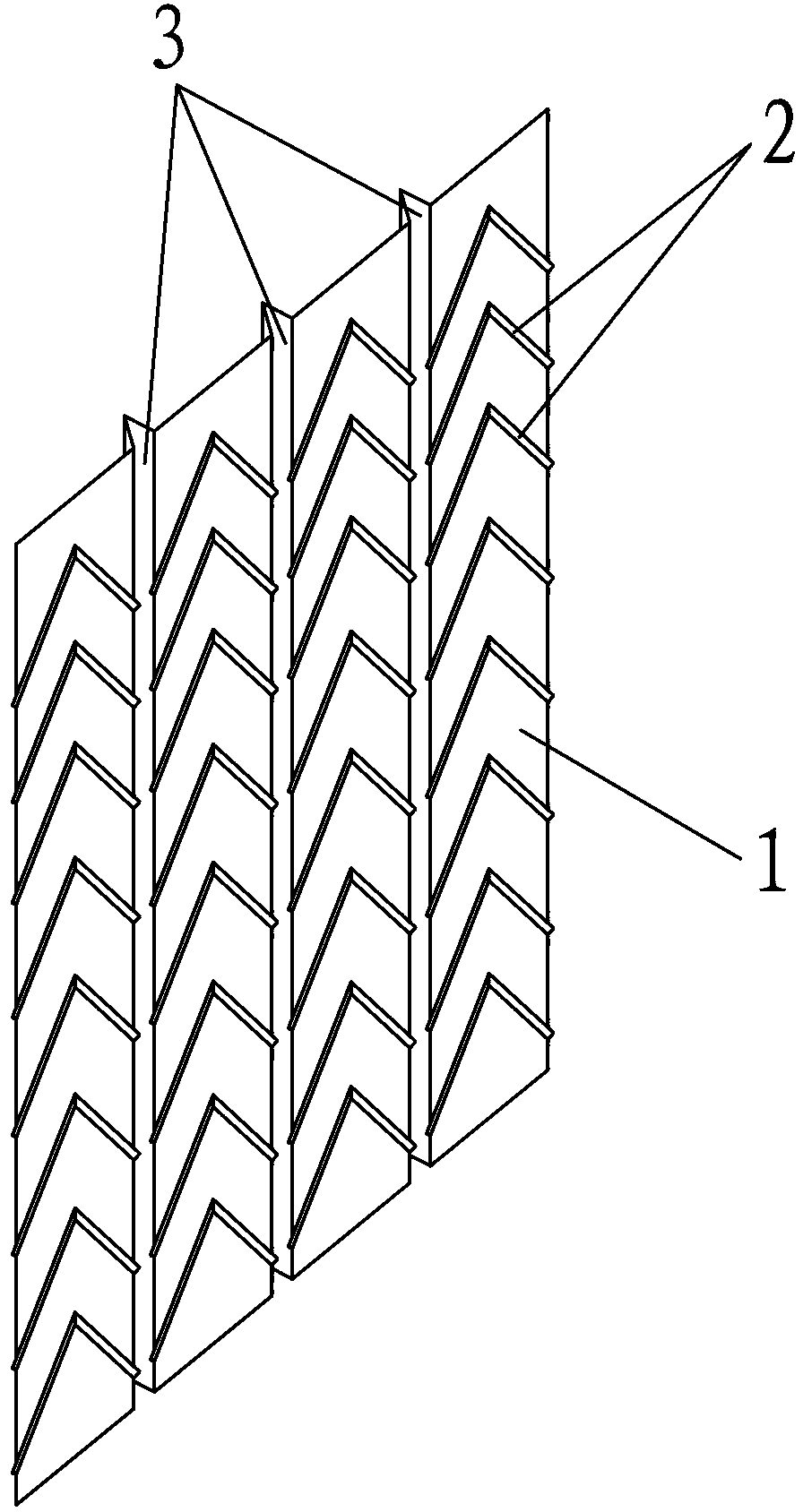

1.一种水处理用翼型斜板，其特征在于：包括主板(1)和平行设置 在所述主板(1)上的多列倒V字形翼板(2)，每相邻两列翼板(2)之 间的主板(1)上均设置有一条用于构成污泥通道的凹槽(3)。
2.按照权利要求1所述的一种水处理用翼型斜板，其特征在于：所述 主板(1)的形状为矩形。
3.按照权利要求1所述的一种水处理用翼型斜板，其特征在于：所述 翼板(2)的形状为夹角为25°～55°的倒V字形。
4.按照权利要求3所述的一种水处理用翼型斜板，其特征在于：所述 翼板(2)的形状为夹角为30°～35°的倒V字形。
5.按照权利要求1所述的一种水处理用翼型斜板，其特征在于：所述 凹槽(3)横截面的形状为夹角为30°～60°的V字形。
6.按照权利要求5所述的一种水处理用翼型斜板，其特征在于：所述 凹槽(3)横截面的形状为夹角为45°的V字形。
7.按照权利要求1所述的一种水处理用翼型斜板，其特征在于：所述 翼板(2)焊接在所述主板(1)上。
说明书
一种水处理用翼型斜板
技术领域
本实用新型涉及水处理技术领域，尤其是涉及一种水处理用翼型斜板。
背景技术
在水处理工艺中利用重力作用，使水中的悬浮物得以分离的方法称之为 沉淀。在水处理行业最早应用的也是最基础的沉淀形式是平流式沉淀池，在 平流式沉淀池中水是沿着水平方向流动的，根据理想沉淀理论，悬浮物在水 中被沉淀去除的时间等于颗粒沉到池底所需距离也即沉淀池深度除以颗粒的 沉降速度。因此要提高沉淀效率缩短沉淀时间只能从两方面着手，第一减小 沉淀池深度，也即哈根于20世纪初提出的浅层沉淀理论，第二增加沉降速度， 也即利用絮凝技术增加悬浮物的体积和重量，从而增大沉降速度。基于浅层 沉淀理论开发了斜板(管)沉淀池，斜板(管)沉淀池成为了水处理领域中 重要的设备之一。但是，现有技术中斜板(管)沉淀池中使用的斜板，通常 是一块平板，沉淀负荷小，固液分离效率低，出水浊度通常只能达到30NTU 左右，出水水质差，不能很好地满足实际使用的需求。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供 一种水处理用翼型斜板，其结构简单，设计新颖合理，实现方便且成本低， 沉淀负荷大，固液分离效率高，出水浊度可达1NTU～2NTU，出水水质好， 实用性强，使用效果好，便于推广使用。
为解决上述技术问题，本实用新型采用的技术方案是：一种水处理用翼 型斜板，其特征在于：包括主板和平行设置在所述主板上的多列倒V字形 翼板，每相邻两列翼板之间的主板上均设置有一条用于构成污泥通道的凹 槽。
上述的一种水处理用翼型斜板，其特征在于：所述主板的形状为矩形。
上述的一种水处理用翼型斜板，其特征在于：所述翼板的形状为夹角 为25°～55°的倒V字形。
上述的一种水处理用翼型斜板，其特征在于：所述翼板的形状为夹角 为30°～35°的倒V字形。
上述的一种水处理用翼型斜板，其特征在于：所述凹槽横截面的形状 为夹角为30°～60°的V字形。
上述的一种水处理用翼型斜板，其特征在于：所述凹槽横截面的形状 为夹角为45°的V字形。
上述的一种水处理用翼型斜板，其特征在于：所述翼板焊接在所述主 板上。
本实用新型与现有技术相比具有以下优点：
1、本实用新型结构简单，设计新颖合理，实现方便且成本低。
2、本实用新型中平行设置在所述主板上的多列倒V字形翼板引起的旋 流、离心、流阻等作用能够强化强化水中悬浮物与混(絮)凝剂的分离作用， 提高了悬浮物与混(絮)凝剂的接触机会，强化了反应效果。
3、本实用新型能够加强斜板沉淀池对水质变化的适应性，增加斜板 沉淀池表面负荷，降低斜板沉淀池出水浊度，优化处理后出水水质。
4、采用本实用新型的斜板沉淀池的表面负荷率较一般的斜板沉淀池 可提升40%左右，将采用本实用新型的斜板沉淀池与高效反应池配合使用， 能够极大地提高沉淀效率，固液分离效率高，出水可稳定在浊度5NTU以 下，一般可达1NTU～2NTU。
5、本实用新型的实用性强，使用效果好，便于推广使用。
综上所述，本实用新型结构简单，设计新颖合理，实现方便且成本低， 沉淀负荷大，固液分离效率高，出水浊度可达1NTU～2NTU，出水水质好， 实用性强，使用效果好，便于推广使用。
下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描 述。
