申请日2012.06.29
公开(公告)日2013.01.30
IPC分类号B65G37/00; B65G47/52; B65G33/24; B65G17/12
摘要
本实用新型公开了一种干污泥输送装置，包含：干污泥出仓机构，以及依次相连的水平刮板输送机、炉前干污泥料斗和泥饼投入机，该泥饼投入机与外部的焚烧炉相连;其中，干污泥出仓机构包含依次相连的干污料仓、气动插板阀和螺旋输送机，还包含：混合螺旋输送机，其与干污泥出仓机构的螺旋输送机以及外部的石灰添加装置相连，该混合螺旋输送机将干污泥出仓机构输送的干污泥以及石灰添加装置输送的石灰进行混合并输送;斗提输送机，其分别与混合螺旋输送机以及水平刮板输送机相连，该抖提输送机将混合螺旋输送机输送的干污泥和石灰的混合体提拉送入水平刮板输送机。本实用新型运行稳定，大大提高了运行效率;大大降低了检修强度和费用，并且维护和检修方便。
权利要求书

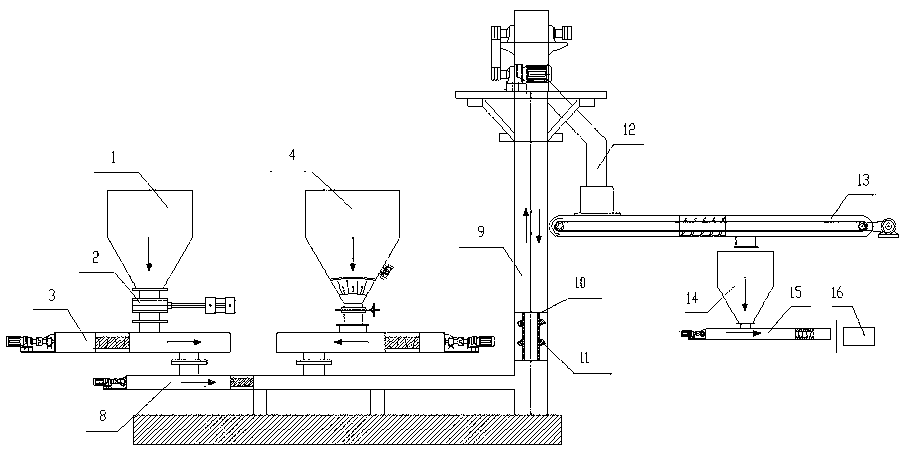

1.一种干污泥输送装置，包含：干污泥出仓机构，以及，依次相连的水平刮板输送机(13)、炉前干污泥料斗(14)和泥饼投入机(15)，该泥饼投入机(15)与外部的焚烧炉(16)相连;其中，干污泥出仓机构包含依次相连的干污料仓(1)、气动插板阀(2)和螺旋输送机(3)，其特征在于，还包含：
混合螺旋输送机(8)，所述的混合螺旋输送机(8)与干污泥出仓机构的螺旋输送机(3)以及外部的石灰添加装置(4)相连，该混合螺旋输送机(8)将干污泥出仓机构输送的干污泥以及石灰添加装置(4)输送的石灰进行混合并输送;
斗提输送机(9)，所述的斗提输送机(9)分别与混合螺旋输送机(8)以及水平刮板输送机(13)相连，该抖提输送机(9)将混合螺旋输送机(8)输送的干污泥和石灰的混合体提拉送入水平刮板输送机(13)。
2.根据权利要求1所述的干污泥输送装置，其特征在于，所述的斗提输送机(9)包含：斗提机提斗(11)和带动斗提机提斗(11)的斗提机皮带(10)，所述的斗提机皮带(10)通过外部的电机驱动;通过所述斗提机皮带(10)的带动，所述斗提机提斗(11)将混合螺旋输送机(8)输送的干污泥和石灰的混合体提拉送入水平刮板输送机(13)。
3.根据权利要求2所述的干污泥输送装置，其特征在于，还包含：溜管(12)，所述的溜管(12)分别与斗提输送机(9)以及水平刮板输送机(13)相连，干污泥和石灰的混合体即通过溜管(12)进入水平刮板输送机(13)。
4.根据权利要求1所述的干污泥输送装置，其特征在于，所述的干污泥出仓机构的螺旋输送机(3)为变频螺旋输送机。
说明书
一种干污泥输送装置
技术领域
本实用新型涉及一种物料输送装置，特别涉及一种干污泥输送装置。
背景技术
现有技术中，湿污泥经干化后，将含水率≤8%的干颗粒被送入存储仓，再通过干污泥输送设备，将其被送入焚烧炉12’内作焚烧处理。如图1所示，干污泥输送设备主要有;螺旋输送机3’、L型刮板输送机7’、水平括板输送机9’、泥饼投入机11’等组成。其中L型刮板输送机7’效率低，磨损严重，故障率高。另外，由于干污泥具有流动性，在L型刮板输送机7’垂直输送的过程中，部分干污泥则会滑落，从而对输送机壳体内壁产生冲刷，并且滑落的干污泥颗粒堆积在拐角处，造成L型刮板输送机7’超载运行，经常导致链接扯断和输送机壳体被磨损的现象，影响正常生产。
实用新型内容
本实用新型的目的是提供一种干污泥输送装置，运行稳定，大大提高了运行效率;大大降低了检修强度和费用，并且维护和检修方便。
为了实现以上目的，本实用新型是通过以下技术方案实现的：
一种干污泥输送装置，包含：干污泥出仓机构，以及，依次相连的水平刮板输送机、炉前干污泥料斗和泥饼投入机，该泥饼投入机与外部的焚烧炉相连;其中，干污泥出仓机构包含依次相连的干污料仓、气动插板阀和螺旋输送机，还包含：
混合螺旋输送机，所述的混合螺旋输送机与干污泥出仓机构的螺旋输送机以及外部的石灰添加装置相连，该混合螺旋输送机将干污泥出仓机构输送的干污泥以及石灰添加装置输送的石灰进行混合并输送;
斗提输送机，所述的斗提输送机分别与混合螺旋输送机以及水平刮板输送机相连，该抖提输送机将混合螺旋输送机输送的干污泥和石灰的混合体提拉送入水平刮板输送机。
所述的斗提输送机包含：斗提机提斗和带动斗提机提斗的斗提机皮带，所述的斗提机皮带通过外部的电机驱动;通过所述斗提机皮带的带动，所述斗提机提斗将混合螺旋输送机输送的干污泥和石灰的混合体提拉送入水平刮板输送机。
还包含：溜管，所述的溜管分别与斗提输送机以及水平刮板输送机相连，干污泥和石灰的混合体即通过溜管进入水平刮板输送机。
所述的干污泥出仓机构的螺旋输送机为变频螺旋输送机。
本实用新型与现有技术相比，具有以下优点：
1、运行稳定，大大提高了运行效率;
2、大大降低了检修强度和费用，并且维护和检修方便。
