申请日2012.08.28
公开(公告)日2013.05.01
IPC分类号C02F103/16; C02F9/06
摘要
本实用新型涉及电镀废水的处理及回用装置，其特征在于包括有依次串联在管路上的用于收集废水的综合集水池、可去除废水中金属离子的脉冲多元媒池、可净化水质的反应沉淀池和反渗透装置，在所述的综合集水池上连接有将废水导入综合集水池的废水进水通道，所述的废水进水通道包括有含氰废水通道、含铬络合废水通道及综合废水通道，在所述的含氰废水通道上串接有可去除废水中氰化物的破氰器，在所述的含铬络合废水通道上串接有可去除废水中络合物的破络器。电镀废水经过处理及回用装置后，其重金属离子、浊度及电导率等指标均达到净化水水质指标，净化水可回用为企业的生产用水，从而减少企业用水量，其中回用率可达到50%-80%。
权利要求书
1.电镀废水的处理及回用装置，其特征在于包括有依次串联在管路上的用于收集废水的综合集水池(3)、可去除废水中金属离子的脉冲多元媒池(4)、可净化水质的反应沉淀池(7)和反渗透装置(8)，在所述的综合集水池(3)上连接有将废水导入综合集水池(3)的废水进水通道(1)，所述的废水进水通道(1)包括有含氰废水通道(12)、含铬络合废水通道(14)及综合废水通道(13)，在所述的含氰废水通道(12)上串接有可去除废水中氰化物的破氰器(21)，在所述的含铬络合废水通道(14)上串接有可去除废水中络合物的破络器(22)。
2.根据权利要求1所述的电镀废水的处理及回用装置，其特征在于所述多元媒池(4)内还设置有脉冲布水器(6)。
3.根据权利要求1所述的电镀废水的处理及回用装置，其特征在于所述反渗透装置(8)包括有保安过滤器、高压泵、反渗透膜件、监测仪表、PLC控制器。
说明书
电镀废水的处理及回用装置
[技术领域]
本实用新型涉及电镀废水的处理及回用装置。
[背景技术]
电镀工业是我国重要的加工业，其产品广泛地应用于各个行业中，同时电镀行业也是当今我国三大污染工业之一，其生产过程中产生大量的含氰、铬等重金属的废水给环境带来严重的污染。对此，各地政府虽然加大了处理电镀废水的力度，但是仍无法顾及大量中小电镀企业，高额的电镀废水处理成本使得超标及偷排漏排电镀废水的现象随着电镀行业的飞速发展日益严重，电镀废水对环境的污染也日益加剧，因此降低电镀废水的处理成本可有效的解决电镀废水污染环境的问题。本实用新型针对上述问题提供了一种运行费用低、效果好，并能回用电镀废水的电镀废水的处理及回用装置。
[实用新型内容]
本实用新型克服了上述技术的不足，提供了一种运行费用低、效果好，并能回用电镀废水的电镀废水的处理及回用装置。
为实现上述目的，本实用新型采用下列技术方案：

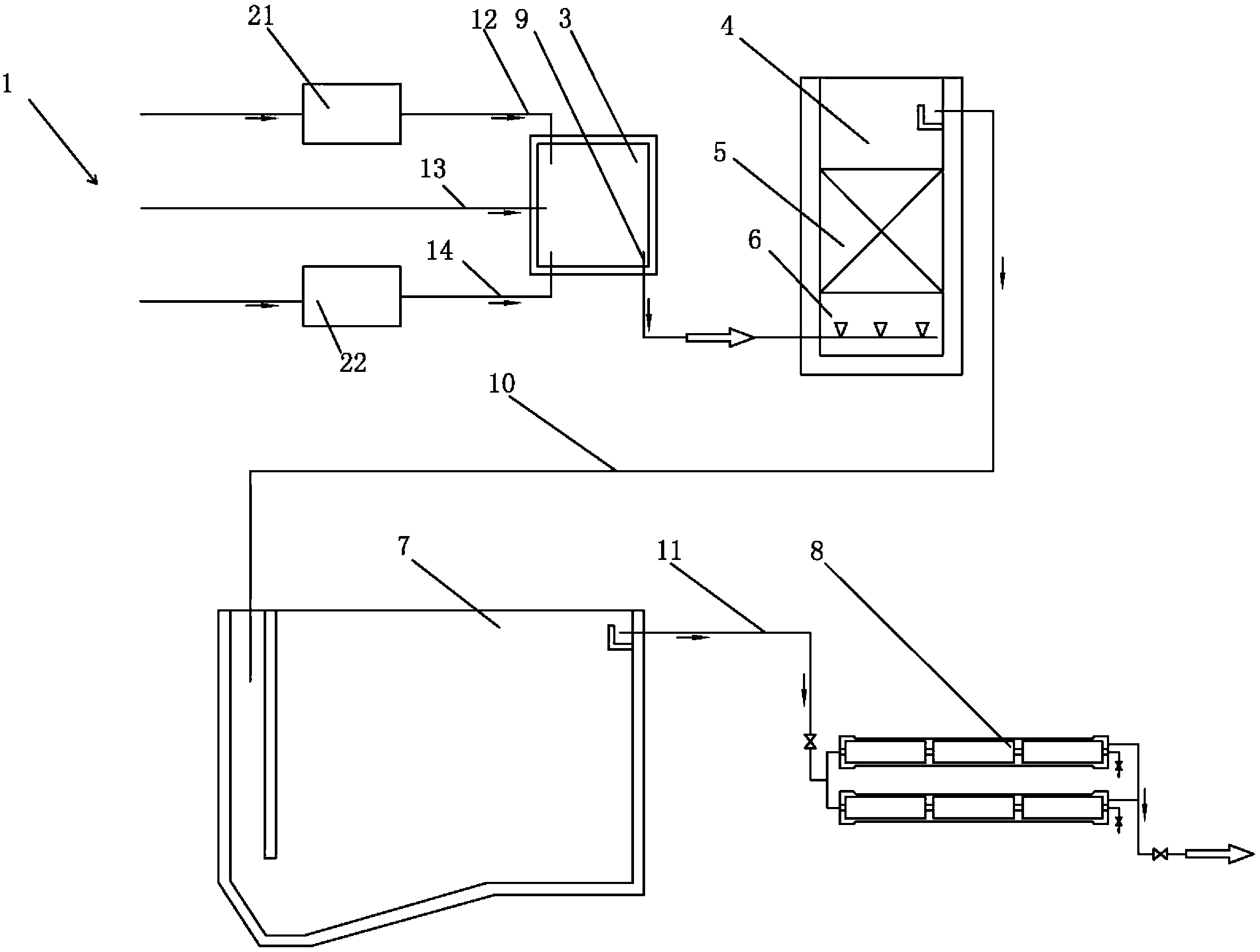

电镀废水的处理及回用装置，包括有依次串联在管路上的用于收集废水的综合集水池3、可去除废水中金属离子的脉冲多元媒池4、可净化水质的反应沉淀池7和反渗透装置8，在所述的综合集水池3上连接有将废水导入综合集水池3的废水进水通道1，所述的废水进水通道1包括有含氰废水通道12、含铬络合废水通道14及综合废水通道13，在所述的含氰废水通 道12上串接有可去除废水中氰化物的破氰器21，在所述的含铬络合废水通道14上串接有可去除废水中络合物的破络器22。
所述多元媒池4内还设置有脉冲布水器6。
所述反渗透装置8包括有保安过滤器、高压泵、反渗透膜件、监测仪表、PLC控制器。
本实用新型的有益效果是：本实用新型分别设有破氰器、破络器、脉冲多元媒池、反应沉淀池、反渗透装置。将这几个单元综合利用，使之构成电镀废水的处理及回用装置，能有效的降低电镀废水的处理成本，电镀废水经过电镀废水的处理及回用装置处理后，其重金属离子、浊度及电导率等指标均可达到净化水水源水质指标，可回用作为企业生产用水，减少企业取水量，回用率可达到50%-80%。
