申请日2012.07.24
公开(公告)日2013.03.27
IPC分类号C02F1/66
摘要
本实用新型涉及一种利用皂化废水中和废硫酸的生产装置，该生产装置包括用于收集1,4丁二醇车间乙炔工序生产残留下的废硫酸的废酸槽，用于中和废硫酸的混合器，以及用于预处理污水的增稠池，所述混合器的一进液口与皂化废水池相连接，所述混合器的另一进液口经进料管与废酸槽相连接，所述进料管上设置有计量泵，所述混合器的出液口通往增稠池。本实用新型不仅解决了废硫酸处理难的问题，而且降低了生产环氧丙烷工艺中的皂化废水的pH值，实现了变废为宝的综合利用，大大节约了废硫酸的处理成本，解决了企业可持续发展的瓶颈。
权利要求书

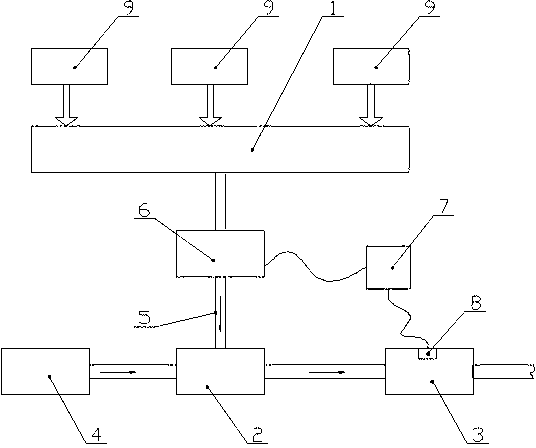

1.一种利用皂化废水中和废硫酸的生产装置，其特征在于：包括用于收集1,4丁二醇车间乙炔工序生产残留下的废硫酸的废酸槽，用于中和废硫酸的混合器，以及用于预处理污水的增稠池，所述混合器的一进液口与皂化废水池相连接，所述混合器的另一进液口经进料管与废酸槽相连接，所述进料管上设置有计量泵，所述混合器的出液口通往增稠池。
2.根据权利要求1所述的利用皂化废水中和废硫酸的生产装置，其特征在于：该生产装置还包括一控制电路，所述增稠池内设置有pH传感器，所述控制电路的信号输入端与pH传感器线连接，所述控制电路的信号输出端与计量泵相连接。
3.根据权利要求1所述的利用皂化废水中和废硫酸的生产装置，其特征在于：该生产装置还包括若干个用于收集1,4丁二醇车间乙炔工序生产残留下的废硫酸的可移动塑料贮槽，所述可移动塑料贮槽经叉车运送至废酸槽的上方，并通过设置在可移动塑料贮槽底部的排放阀门排入废酸槽中。
说明书
一种利用皂化废水中和废硫酸的生产装置
技术领域
本实用新型是一种利用皂化废水中和废硫酸的生产装置，用此生产装置来处理乙炔生产过程所产生的废硫酸。
背景技术
生产1，4丁二醇产品需要用到乙炔气，而在生产乙炔气的过程中，需要用浓硫酸来吸收乙炔气中的水份及杂质。浓硫酸在乙炔工序中经过不断的循环使用后，产生的废硫酸不仅pH值低，而且浓硫酸会把乙炔气碳化，至使废硫酸呈黑色并带有大量的杂质。原先这些废硫酸是排放在塑料桶内，然后运送至污水处理厂进行中和处理，需要用大量的碱来中和吸收。如果是用烧碱中和，则中和处理的成本很高，无形中增加了污水处理成本;如果是用含氢氧化钙的物质来中和，则反应生成的硫酸钙会形成絮状物沉淀，从而给污水处理造成不便;且用这两种方法中和过程中，会产生难闻的气味、排放速度慢、而且对管道及泵体腐蚀严重，废硫酸处理问题严重影响了1，4丁二醇产品的生产和发展。经过多种方法的尝试及改进，建成了废硫酸处理的相应配套设施，不仅解决了废硫酸处理难的问题，而且降低了皂化废水的pH值，减少污水处理厂处理皂化废水的费用。
发明内容
本实用新型的目的在于提供一种利用皂化废水中和废硫酸的生产装置，该生产装置设计合理，构造简单，可以大大节约废硫酸的处理成本，解决了企业可持续发展的瓶颈。
本实用新型的技术方案在于：一种利用皂化废水中和废硫酸的生产装置，其特征在于：包括用于收集1,4丁二醇车间乙炔工序生产残留下的废硫酸的废酸槽，用于中和废硫酸的混合器，以及用于预处理污水的增稠池，所述混合器的一进液口与皂化废水池相连接，所述混合器的另一进液口经进料管与废酸槽相连接，所述进料管上设置有计量泵，所述混合器的出液口通往增稠池。
在一实施例中，该生产装置还包括一控制电路，所述增稠池内设置有pH传感器，所述控制电路的信号输入端与pH传感器线连接，所述控制电路的信号输出端与计量泵相连接。
在一实施例中，该生产装置还包括若干个用于收集1,4丁二醇车间乙炔工序生产残留下的废硫酸的可移动塑料贮槽，所述可移动塑料贮槽经叉车运送至废酸槽的上方，并通过设置在可移动塑料贮槽底部的排放阀门排入废酸槽中。
本实用新型的优点在于：该生产装置设计合理，构造简单。不仅解决了废硫酸处理难的问题，而且降低了生产环氧丙烷工艺中的皂化废水的pH值，实现了变废为宝的综合利用，大大节约了废硫酸的处理成本，解决了企业可持续发展的瓶颈。
