申请日2012.05.29
公开(公告)日2012.11.28
IPC分类号E03C1/122; E03C1/12
摘要
本实用新型涉及一种高层建筑污水二次利用装置，包括蓄水箱，进水管道、出水管道，其特征在于：进水管道的端口连接上一楼层的生活用水污水管，所述出水管道连接冲洗厕所的进水口。本实用新型能有效二次利用高层建筑所所产生的生活污水(不含冲洗厕所后产生的污水)，结构简单，制造成本低廉。
权利要求书
1.一种高层建筑污水二次利用装置，包括蓄水箱，进水管道、出水管道，其特征在于：进水管道的端口连接上一楼层的生活用水污水管，所述出水管道连接冲洗厕所的进水口。
2.根据权利要求1所述的高层建筑污水二次利用装置，其特征在于：所述出水管道通过软管与冲洗厕所的进水口连接。
3.根据权利要求1或2所述的高层建筑污水二次利用装置，其特征在于：所述出水管道上设置有水阀。
4.根据权利要求1或2所述的高层建筑污水二次利用装置，其特征在于：所述进水管道上装一三通，三通的横向接口通过排水管连接下一楼层节水装置的进水口或排污管道。
说明书
一种高层建筑污水二次利用装置
技术领域
本实用新型涉及一种节水装置，尤其涉及高层建筑污水二次利用装置。
背景技术
目前家庭用水涉及很多方面，包括洗菜、做饭、洗衣、洗澡、日常洗簌、拖地、浇花、淋菜厕用(冲洗厕所)等很多地方。高层建筑而言，家庭用水涉及洗菜、做饭、洗衣，洗澡、日常洗簌、拖地、浇花及厕用。洗手间主要用水包括厕用、洗衣服、洗澡、洗簌用水。住宅建筑管道结构看，厕用所用止水全部都接通居民用水管道，洗浴、洗簌、洗澡需要用符合国家保准的生活用水，但厕用用水大无用生活用水的必要，只要没有异味的水都可以使用，例如洗澡水、洗簌、洗衣之后的水，都可以用于冲洗厕所。但现在住宅建筑管道结构使得冲洗厕所的水也用居民用水，而洗簌、洗衣、洗澡用水都直接排放到排污管道，致使有限的水资源被浪费，可以重复利用的水未被二次利用，造成资源浪费。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术存在的不足而提供一种高层建筑污水二次利用装置，能够便捷的将洗浴、洗簌、洗衣之后的水进行二次应用，且成本小、结构简单。

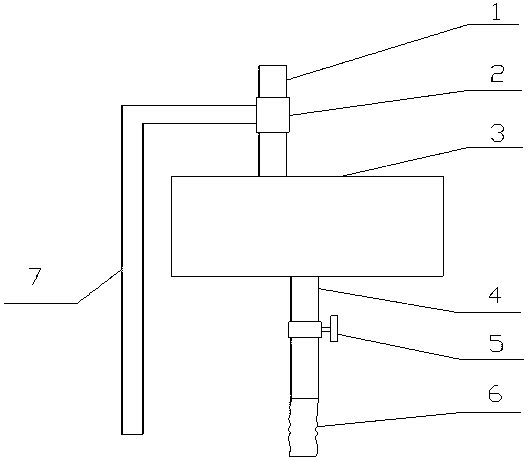

本实用新型为解决上述存在的问题所采用的技术方案为：包括蓄水箱，进水管道、出水管道，其特征在于：进水管道的端口连接上一楼层的生活用水污水管，所述出水管道连接冲洗厕所的进水口。
按上述方案，所述出水管道通过软管与冲洗厕所的进水口连接。
按上述方案，所述出水管道上设置有水阀。
按上述方案，所述进水管道上装一三通，三通的横向接口通过管道连接下一楼层节水装置的进水口或排污管道。
本实用新型有效的把洗簌、洗澡、洗衣用水进行二次利用，大大节约了水资源，且结构简单，制造成本低廉。
