申请日2012.05.29
公开(公告)日2013.02.13
IPC分类号C02F9/02
摘要
本实用新型涉及水处理领域，特别公开了一种生活中水处理装置。该生活中水处理装置，包括连通生活排水管道的回收槽，其特征在于：所述回收槽上边缘设置有若干个均匀分布的溢出口，溢出口通过导水管连接降膜净化器，降膜净化器出口连通循环水管。本实用新型结构简单，使用方便，设计合理，应用灵活，实用性强，能够有效获得较为干净的中水，节约水资源，降低生活成本，在水资源紧缺的今天，具有重大的社会意义。
权利要求书

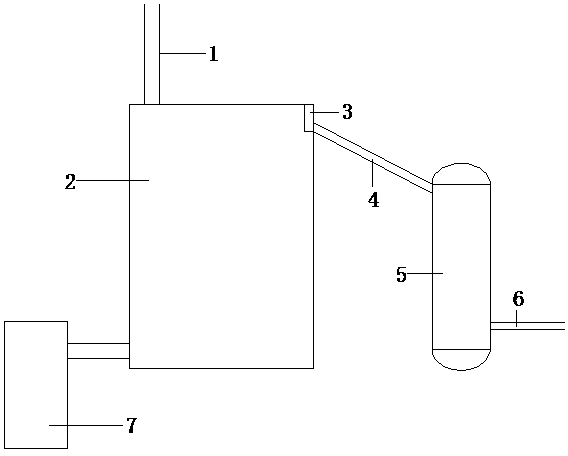

1.一种生活中水处理装置，包括连通生活排水管道(1)的回收槽(2)，其特征在于：所述回收槽(2)上边缘设置有若干个均匀分布的溢出口(3)，溢出口(3)通过导水管(4)连接降膜净化器(5)，降膜净化器(5)出口连通循环水管(6)。
2.根据权利要求1所述的生活中水处理装置，其特征在于：所述回收槽(2)底部设置有连通固体回收池(7)的出口。
说明书
生活中水处理装置
(一) 技术领域
本实用新型涉及水处理领域，特别涉及一种生活中水处理装置。
(二) 背景技术
随着城市生活用水量的不断增加，其与水资源严重短缺的矛盾日益突出，如何节约用水，合理配置水资源成为当前世界各国面临的重要课题。家庭生活用水在城市用水中占有很大比重，长期以来，生活用水一次使用后即排放，不仅造成了水资源的严重浪费，而且增加了污水厂的污水处理成本，因此，如何合理地收集处理和二次使用家庭生活用水，成为摆在人们面前的一个难题。
目前已经有了相当多的中水回收装置，其中也有很多家庭用的中水回收装置，但是因为其仅仅局限于回收自己家的生活废水，因而必须设置水泵等设备，使得系统较为复杂，成本较高，因而实用性不强，推广困难。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种结构简单、使用方便的生活中水处理装置。
本实用新型是通过如下技术方案实现的：
一种生活中水处理装置，包括连通生活排水管道的回收槽，其特征在于：所述回收槽上边缘设置有若干个均匀分布的溢出口，溢出口通过导水管连接降膜净化器，降膜净化器出口连通循环水管。
本实用新型对从生活排水管道排出的水进行统一的收集，通过回收槽实现生活中水中固体的沉淀，使上层分离的中水清液通过溢出口排放至降膜净化器，实现中水的净化，然后送入循环水管进行二次使用。
本实用新型的更优方案为：
为方便设备的使用，避免使用过程中的停用清理，所述回收槽底部设置有连通固体回收池的出口，对回收槽底部的沉降固体进行定时清理，实现装置的连续使用。
本实用新型结构简单，使用方便，设计合理，应用灵活，实用性强，能够有效获得较为干净的中水，节约水资源，降低生活成本，在水资源紧缺的今天，具有重大的社会意义。
