申请日2012.05.25
公开(公告)日2012.12.12
IPC分类号C02F11/12
摘要
本实用新型提供一种重金属污泥干燥装置，包括燃烧器、热风炉、干燥器、冷却器和分离器，其在燃烧器前级设有废油脂处理器，废油脂处理器通过管道和油泵与燃烧器相连接，燃烧器通过管道与热风炉相连接，热风炉通过管道与干燥器相连接，在干燥器之后通过管道串接有冷却塔和分离器。本实用新型的燃烧器采用废油脂作燃料，变废为宝，同时有效地利用了干燥过程中的余热进行热循环二次利用，降低了热损耗，减少了物料的能耗，为一种有前景的重金属污泥资源化处理系统中的关键设备。
权利要求书
1.一种重金属污泥干燥装置，包括燃烧器、热风炉、干燥器、冷却塔和分 离器，其特征是在燃烧器前级设有废油脂处理器，废油脂处理器通过管道和油 泵与燃烧器相连接，燃烧器通过管道与热风炉相连接，热风炉通过管道与干燥 器相连接，在干燥器之后通过管道串接有冷却塔和分离器。
2.根据权利要求1所述的重金属污泥干燥装置，其特征是在燃烧器上连接 有空压机，通过空压机为废油脂在燃烧器中燃烧提供空气。
3.根据权利要求1所述的重金属污泥干燥装置，其特征是干燥器通过风机 与燃烧器相连接，为燃烧器回送污泥干燥时产生的可燃性气体和烟气。
4.根据权利要求1所述的重金属污泥干燥装置，其特征是干燥器为三级污 泥干燥机，分离器为三相分离器。
说明书
重金属污泥干燥装置
技术领域
本实用新型涉及一种污泥处理环保设备，特别是一种废油脂作燃料的重金 属污泥干燥装置。
背景技术
随着城市化进程的加快，城市的环境污染越来越严重，作为城市污染源之 一的生活污水和工业废水都必须经过处理，达到环保部门的标准后才能排放， 已经成为一种强制性的环境保护措施。生活污水和工业废水中含有大量污泥， 对此类重金属污泥的处理措施国内尚未有报导。目前我国对污泥处理方法有填 埋法、堆肥法、燃烧法和造炭法等，主要是以填埋法为主，填埋法所需要费用 较低，简单易行，但占地面积大，存在污染源转移的风险。近有研究显示，污 泥处理系统的发展正往环保资源化的方向发展，污泥处理环保资源化过程的一 个重要过程阶段是污泥的干燥阶段，其所需的干燥设备有较严格的要求，既能 快速干燥污泥，提高效率，又能节约能源，降低费用，还要防止二次污染。采 用废油脂作燃料来干燥含重金属污泥是一种开拓性的尝试。
发明内容
本实用新型提供一种重金属污泥干燥装置，其利用生活和工业上产生的废 油脂作燃料，对含重金属污泥进行干燥处理，处理效果显著，从而达到利用废 油脂来进行重金属污泥处理资源化的目的。
本实用新型所采取的技术方案：

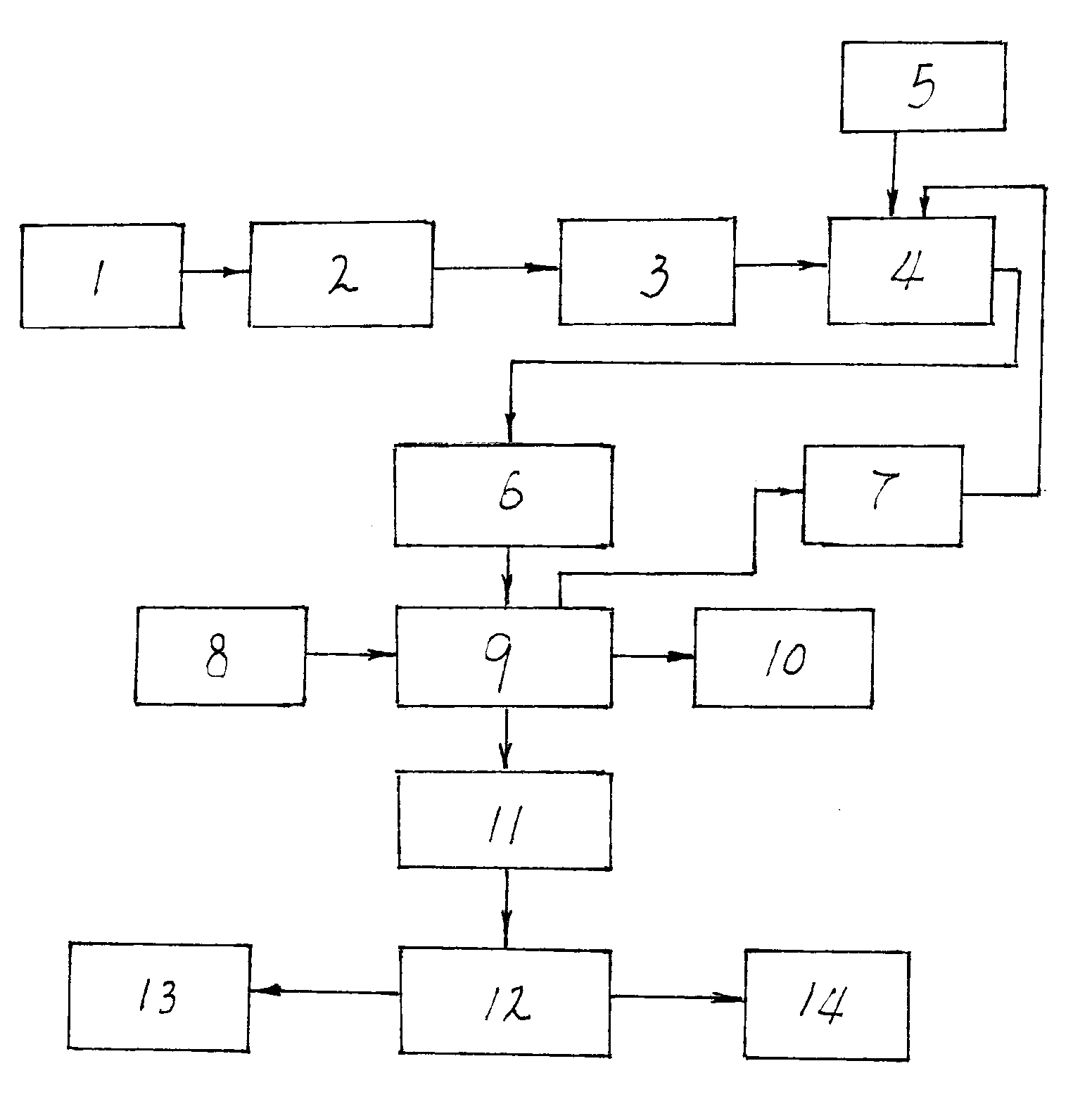

一种重金属污泥干燥装置，包括燃烧器、热风炉、干燥器、冷却塔和分离 器，其特征是在燃烧器前级设有废油脂处理器，废油脂处理器通过管道和油泵 与燃烧器相连接，燃烧器通过管道与热风炉相连接，热风炉通过管道与干燥器 相连接，在干燥器之后通过管道串接有冷却塔和分离器。
本实用新型的燃烧器上连接有空压机，通过空压机为废油脂在燃烧器中燃 烧提供空气;干燥器通过风机与燃烧器相连接，为燃烧器回送污泥干燥时产生 的可燃性气体和烟气。
所述的干燥器为三级污泥干燥机，分离器为三相分离器。
本实用新型的有益效果：本污泥干燥装置的主体设备三级污泥干燥机有很 高的热效率，干燥效果好;在燃烧器中采用废油脂作燃料，变废为宝，同时本 干燥装置有效地利用干燥干馏过程中的余热，降低了热损耗，减少了物料的能 耗，是重金属污泥处理系统中的关键设备之一。
