申请日2012.06.26
公开(公告)日2014.01.15
IPC分类号B01D35/00
摘要

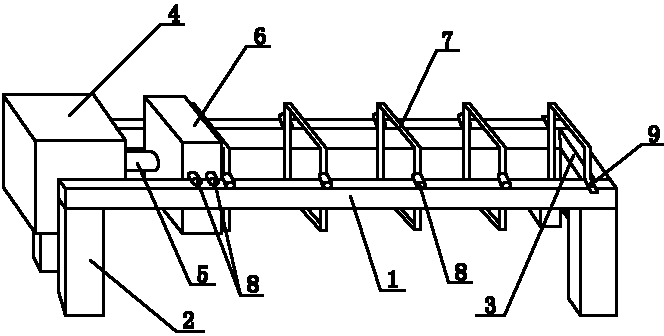

本发明公开了用于分离水和污泥的环保型低噪音挤压结构，包括两根相互平行的横杆(1)以及支撑两根横杆(1)的四根立柱(2)，两根横杆(1)的一端通过横板(3)固定连接，两根横杆(1)的另一端固定有气缸(4)，气缸(4)的活塞杆(5)的前端固定有顶板(6)，顶板(6)的两侧各设有至少一个辊筒(8)，两根横杆(1)之间设有若干个支架(7)，最靠近横板(3)的支架(7)通过螺栓(9)固定在横杆(1)上，其余每个支架(7)上设有两个辊筒(8)。本发明采用上述结构，能使水和污泥的分离更彻底，且稳定性较强，避免产生污染物，同时整个过程耗能较低，噪音较小。
权利要求书
1.用于分离水和污泥的环保型低噪音挤压结构，其特征在于：包括两根相互平行的横杆(1)以及支撑两根横杆(1)的四根立柱(2)，两根横杆(1)的一端通过横板(3)固定连接，两根横杆(1)的另一端固定有气缸(4)，气缸(4)的活塞杆(5)的前端固定有顶板(6)，所述顶板(6)的两侧各设有至少一个辊筒(8)，顶板(6)通过两侧的辊筒(8)卡在两根横杆(1)之间，所述两根横杆(1)之间设有若干个支架(7)，最靠近横板(3)的支架(7)通过螺栓(9)固定在横杆(1)上，其余每个支架(7)上设有两个辊筒(8)，支架(7)通过辊筒(8)卡在两根横杆(1)之间，所述最靠近顶板(6)的支架(7)与顶板(6)固定连接。
2.根据权利要求1所述的用于分离水和污泥的环保型低噪音挤压结构，其特征在于：所述支架(7)的形状为方形，支架(7)所在的平面与横杆(1)垂直。
3.根据权利要求2所述的用于分离水和污泥的环保型低噪音挤压结构，其特征在于：所述顶板(6)的截面形状为方形，且顶板(6)的长度等于或大于支架(7)的长度，顶板(6)的宽度等于或大于支架(7)的宽度。
4.根据权利要求2所述的用于分离水和污泥的环保型低噪音挤压结构，其特征在于：所述辊筒(8)固定在支架(7)的其中一组平行的边框上，且辊筒(8)位于该边框的中点处。
5.根据权利要求1所述的用于分离水和污泥的环保型低噪音挤压结构，其特征在于：所述顶板(6)的两侧各设有两个辊筒(8)。
6.根据权利要求1所述的用于分离水和污泥的环保型低噪音挤压结构，其特征在于：所述横板(3)与两根横杆(1)垂直。
说明书
用于分离水和污泥的环保型低噪音挤压结构
技术领域
本发明涉及废水处理领域，具体是用于分离水和污泥的环保型低噪音挤压结构。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理过程中，有一道环节是要将废水中的污泥去除掉，以得到较为澄清的水，由于水和污泥的分子大小不同，一般采用过滤的方式除去污泥，而一般的自然过滤由于压力较低，只有一部分水能顺利地从滤膜通过，过滤效果往往不佳，水和污泥不能有效地分离开，因此，需要施加外部的压力。目前，比较好的是采用支架压缩的方式实现水和污泥的分离，但是这种方式有两个主要问题，一是支架与支撑杆之间直接接触，摩擦较大，工作过程中会产生过大的噪音;二是推进装置也就是施力装置采用的是液压系统，该系统容易产生污染，同时稳定性相对较差。
发明内容
本发明提供了用于分离水和污泥的环保型低噪音挤压结构，解决了以往水和污泥的分离过程中，施力装置容易产生污染，且稳定性较差，同时整个过程中噪音较大的问题。
本发明为解决技术问题主要通过以下技术方案实现：用于分离水和污泥的环保型低噪音挤压结构，包括两根相互平行的横杆以及支撑两根横杆的四根立柱，两根横杆的一端通过横板固定连接，两根横杆的另一端固定有气缸，气缸的活塞杆的前端固定有顶板，所述顶板的两侧各设有至少一个辊筒，顶板通过两侧的辊筒卡在两根横杆之间，所述两根横杆之间设有若干个支架，最靠近横板的支架通过螺栓固定在横杆上，其余每个支架上设有两个辊筒，支架通过辊筒卡在两根横杆之间，所述最靠近顶板的支架与顶板固定连接。
所述支架的形状为方形，支架所在的平面与横杆垂直。
所述顶板的截面形状为方形，且顶板的长度等于或大于支架的长度，顶板的宽度等于或大于支架的宽度。
所述辊筒固定在支架的其中一组平行的边框上，且辊筒位于该边框的中点处。
所述顶板的两侧各设有两个辊筒。
所述横板与两根横杆垂直。
本发明与现有技术相比具有以下优点和有益效果：
(1)本发明采用若干个支架作为水和污泥分离的主要支撑点，使得支架构成一个可伸缩的支撑带，滤袋固定在支架内，而气缸作为动力装置，使整个支撑带可处于展开和压缩状态，当支架完全展开时，向滤袋内注入废水，然后压缩支架，使支架相互靠拢，通过压缩滤袋使水和污泥分离开，这样使得整个分离更彻底。
(2)本发明在支架上设置辊筒，使得支架在移动过程中，与横杆之间的摩擦大大减小，避免了产生较大的噪音，同时移动更轻巧，更降低能耗。
(3)本发明采用气缸作为动力装置，气缸的压缩和拉伸速度快，不仅有利于提高工作效率，同时噪音也相对较小，不会产生污染物，属于环保型。
