申请日2012.07.18
公开(公告)日2013.04.03
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理装置，特别是一种地埋式平板膜MBR污水处理装置。包括机房、自动控制系统及通过管道顺次相连通的提升井、调节池、MBR池和中水池，所述的提升井与外来污水管道相连，所述的调节池与MBR池分别设置在提升井两侧，提升井上部分隔形成机房，调节池中分隔形成中水池，所述的调节池上方设置有细格栅，调节池底部设置有穿孔曝气管，所述MBR池内放置有至少一组平板膜MBR膜组件，所述的提升井、调节池、MBR池、中水池和机房均设置于地面以下，自动控制系统设置在地面以上。本实用新型是地埋式，不占地表面积，还具有膜组件无断丝问题，抗污染能力强，实现在线清洗，膜组件清洗维护方便，使用寿命长等优点。
权利要求书

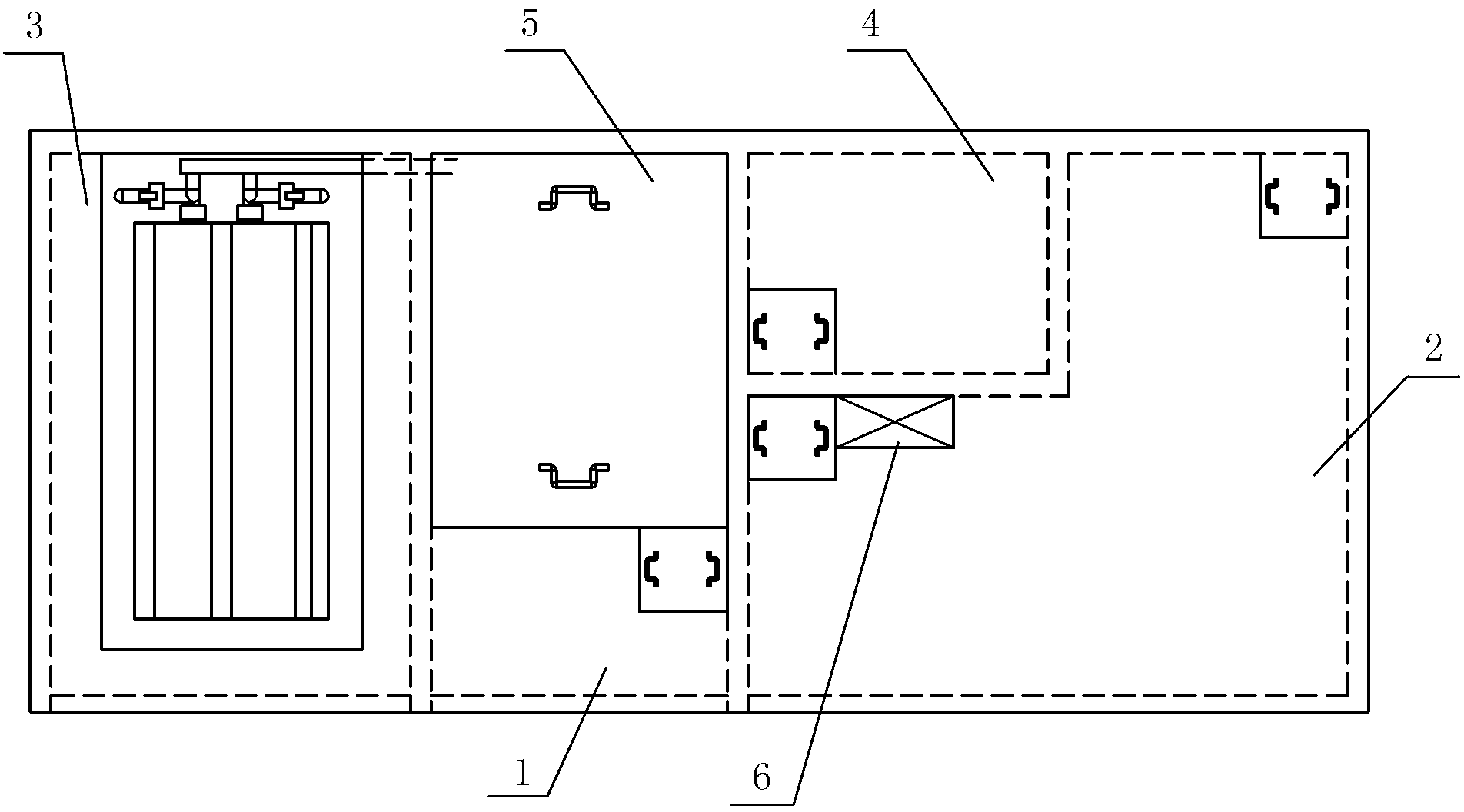

1.一种地埋式平板膜MBR污水处理装置，其特征在于：包括机房(5)、自动控制系统(6)及通过管道顺次相连通的提升井(1)、调节池(2)、MBR池(3)和中水池(4)，所述的提升井与外来污水管道相连，所述的调节池(2)与MBR池(3)分别设置在提升井(1)两侧，提升井上部分隔形成机房，调节池中分隔形成中水池，所述的调节池上方设置有细格栅(23)，调节池底部设置有穿孔曝气管(24)，所述 MBR池(3)内放置有至少1组平板膜MBR膜组件(31)，所述的提升井(1)、调节池(2)、MBR池(3)、中水池(4)和机房(5)均设置于地面以下，自动控制系统(6)设置在地面以上。
2.根据权利要求1所述的一种地埋式平板膜MBR污水处理装置，其特征在于：所述的提升井(1)通过污水泵Ⅰ(11)、提升井出水管(12)与调节池(2)连通，调节池(2)通过污水泵Ⅱ(21)、调节池出水管(22)与MBR池(3)连通，MBR池中的平板膜MBR膜组件(31)上部集水管(32)通过管道、自吸泵(52)与中水池(4)连通，调节池中曝气管(24)通过管道与鼓风机(51)连接，平板膜MBR膜组件(31)下部的曝气管(36)通过管道与鼓风机(51)连接，中水池中设置有清水泵(41)和与清水泵连接的中水池出水管(42)，所述的鼓风机(51)和自吸泵(52)放置在机房(5)中。
3.根据权利要求1或2所述的一种地埋式平板膜MBR污水处理装置，其特征在于：所述的MBR池(3)中并联设置有至少2组平板膜MBR膜组件(31)。
4.根据权利要求1或2所述的一种地埋式平板膜MBR污水处理装置，其特征在于：所述的MBR池(3)上方开有与提升井(1)连通的溢流口。
5.根据权利要求2所述的一种地埋式平板膜MBR污水处理装置，其特征在于：所述的中水池(4)配套设置有消毒装置(7)，所述的消毒装置包括加药箱(71)、与加药箱连通的加药泵(73)及一端与加药泵连通的加药管道(72)，加药管道(72)另一端与自吸泵(52)出水管道连通，加药箱(71)和加药泵(73)放置于机房(5)内。
6.根据权利要求5所述的一种地埋式平板膜MBR污水处理装置，其特征在于：所述的污水泵Ⅰ(11)、污水泵Ⅱ(21)、清水泵(41)、鼓风机(51)、自吸泵(52)、加药泵(73)均与自动控制系统(6)连接。
说明书
一种地埋式平板膜MBR污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是一种地埋式平板膜MBR污水处理装置。
背景技术
中水回用也就是将人们在生活和生产中用过的优质杂排水(不含粪便和厨房排水)、杂排水(不含粪便污水)以及生活污(废)水经集流再生处理后回用，充当地面清洁、浇花、洗车、空调冷却、冲洗便器、消防等不与人体直接接触的杂用水，以达到节约用水的目的。随着水资源短缺的加剧，中水开发与回用技术近期得到了迅速发展。现有技术中，利用传统活性污泥法处理生活污水达到中水回用标准，存在工艺流程复杂、占地面积较大和膜组件存在清洗频繁、维护复杂的缺点，对处理量较小且用地紧张的酒店、宾馆、小区等场所的污水处理中水回用工程中并不适用。
发明内容
本实用新型要解决的技术问题是：提供一种不占地表面积，膜组件无断丝问题，不易被污染，实现在线清洗，清洗周期长的地埋式平板膜MBR污水处理装置，解决了现有传统活性污泥工艺中水回用工程中工艺流程复杂、占地面积较大和膜组件存在清洗频繁、维护复杂的问题。
解决上述技术问题的技术方案是：一种地埋式平板膜MBR污水处理装置，包括机房、自动控制系统及通过管道顺次相连通的提升井、调节池、MBR池和中水池，所述的提升井与外来污水管道相连，所述的调节池与MBR池分别设置在提升井两侧，提升井上部分隔形成机房，调节池中分隔形成中水池，所述的调节池上方设置有细格栅，调节池底部设置有穿孔曝气管，所述 MBR池内放置有至少1组平板膜MBR膜组件，所述的提升井、调节池、MBR池、中水池和机房均设置于地面以下，自动控制系统设置在地面以上。
所述的提升井通过污水泵Ⅰ、提升井出水管与调节池连通，调节池通过污水泵Ⅱ、调节池出水管与MBR池连通，MBR池中的平板膜MBR膜组件上部集水管通过管道、自吸泵与中水池连通，调节池中曝气管通过管道与鼓风机连接，平板膜MBR膜组件下部的曝气管通过管道与鼓风机连接，中水池中设置有清水泵和与清水泵连接的中水池出水管，所述的鼓风机和自吸泵放置在机房中。
本实用新型的进一步技术方案是：所述的MBR池中并联设置有至少2组平板膜MBR膜组件。
所述的MBR池上方开有与提升井连通的溢流口。
所述的中水池配套设置有消毒装置，所述的消毒装置包括加药箱、与加药箱连通的加药泵及一端与加药泵连通的加药管道，加药管道另一端与自吸泵出水管道连通，加药箱和加药泵放置于机房内。
所述的污水泵Ⅰ、污水泵Ⅱ、清水泵、鼓风机、自吸泵、加药泵均与自动控制系统连接。
由于采用上述结构，本实用新型之一种地埋式平板膜MBR污水处理装置具有以下有益效果。
1.本实用新型可采用玻璃钢箱体结构或者采用钢筋混凝土箱体结构，污水收集(提升井)、污水预处理(细格栅和调节池)及随后的MBR处理(MBR池)和出水消毒附属设备(中水池和集中放置在机房中的鼓风机、自吸泵及消毒装置)都集成在一个箱体内，箱体地下放置，具有能耗低，不占地表面积的优点;对于用地紧张的酒店、宾馆、小区等场所的污水处理及中水回用工程非常适用。
2.本实用新型的MBR池中采用平板膜MBR膜组件，膜组件中膜元件为平板式，每片平板式膜元件是在支撑板的两面贴上平板膜膜布而形成的，膜元件按一定间隔装填进膜元件箱，无断丝问题，膜面曝气清洗和错流更有效，污染物不易沉积膜面，单片膜损坏时，可单独更换。所述的膜生物反应器(Membrane Bioreactor,简称MBR)技术是生物处理技术与膜分离技术相结合的一种新工艺，它可以高效地进行固液分离，得到直接使用的稳定中水，又可在生物池内维持高浓度的微生物量，工艺剩余污泥少，可有效地去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒被大幅度去除，它能够为回用水水质提供可靠保证。
综上所述，本实用新型具有不占地表面积，膜组件无断丝问题，抗污染能力强，实现在线清洗，膜组件清洗维护方便，使用寿命长等优点。
