申请日2012.07.09
公开(公告)日2012.12.26
IPC分类号B01F7/16; B01F1/00; B01F15/02
摘要
本实用新型提供一种可调浓度的污水处理配药装置，所述加配药装置是在一个带有电动搅拌器的药液罐的上侧装有带加药斗的混配器，该混配器的出料口与药液罐内相通，混配器侧面设有供水管口，在药液罐的上方设有补水管接口，下侧设有药液排出管口。本实用新型主要为污水处理时配制高分子添加剂水溶液使用，使用时，各种高分子药物由上方加药斗加入，通过螺旋输料管混合后送入经混配器，经混配器与供水溶合后送入药液罐与补充水混合搅拌均匀，由此可完全达到混配的工艺要求，并可随工艺需要随时调节各种浓度的药液，具有可提高药液混配质量、减少浪费、运行稳定的显著特点。
权利要求书

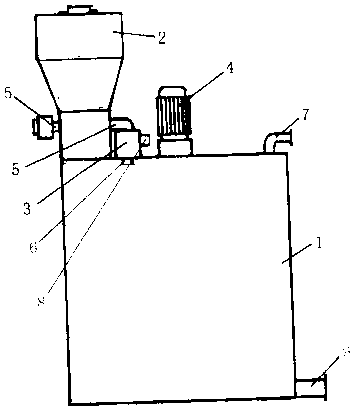

1.一种可调浓度的污水处理配药装置，包括加配药装置的电动搅拌器(4)，其特征在于：所述加配药装置是在一个带有电动搅拌器(4)的药液罐(1)的上侧装有一个带加药斗(2)的混配器(3)，该混配器(3)的出料口(6)与药液罐(1)内相通，混合器(3)的侧面设有供水管口(8)，在药液罐(1)的上方设有补水管接口(7)，下侧设有药液排出管口(9)。
2.根据权利要求1所述的可调浓度的污水处理配药装置，其特征在于：所装的带加药斗(2)的混配器(3)其加药斗(2)下方的螺旋输料管(5)与混配器(3)相通。
说明书
可调浓度的污水处理配药装置
技术领域
本实用新型涉及一种污水处理时所需药液的混配装置，具体的说是一种可调浓度的污水处理配药装置。
背景技术
在污水处理过程中，要使用各种高分子的添加剂，这类添加剂在使用时一般都是与水混合配制成千分之一点五至千分之三的药液使用，而高分子添加剂在与水混合的配制过程中，很难与水相触，入水后会直接构成粉团状，传统的搅拌设备很不容易达到工艺要求，直接影响污水处理的效果，同时，还会造成不必要的浪费现象。
发明内容
本实用新型的目的在于提供一种可调浓度的污水处理配药装置，具有混配效果好、稳定可靠、并可随需要调节混配浓度的特点。
本实用新型包括加配药装置的电动搅拌器，所采用的技术方案在于：所述加配药装置是在一个带有电动搅拌器的药液罐的上侧装有一个带加药斗的混配器，该混配器的出料口与药液罐内相通，混合器的侧面设有供水管口，在药液罐的上方设有补水管接口，下侧设有药液排出管口。
上述技术方案包括：所装的带加药斗的混配器其加药斗下方的螺旋输料管与混配器相通。
本实用新型通过上述技术方案，由于在带电动搅拌器的药液罐上方设置了带加药斗的混配器，使用时，各种高分子添加剂内加药斗进入先
经螺旋输料管螺旋方式混合，再经混配器与供水管口所供的水充分溶合，最后经药液罐补充水后通过电动搅拌器搅拌混合均匀，所混配的药液非常均匀，可完全满足生产工艺的标准要求，并可随工艺调整的需要，任意调节所混配药液的浓度，具有运行稳定、混配质量可靠的显著特点。
