申请日2012.05.15
公开(公告)日2012.12.05
IPC分类号C02F103/36; C02F9/14
摘要
本实用新型公开了一种丙烯酸及含酯废水处理系统，包括设置在废水池中的潜污泵，依次经管路连通的原水池、第一输水泵、混合反应器、第二输水泵，混凝沉淀池，第三输水泵、厌氧池、第一MBR过滤装置，臭氧混合装置、第二MBR过滤装置、活性炭过滤装置和排放水箱以及可控制上述组件的控制柜本实用新型的丙烯酸及含酯废水处理装置，经过加碱处理、絮凝沉淀后，先经过厌氧处理，因为厌氧处理可适应环境强，适用于高浓度有机废水，可降解某些好氧法难以降解的有机物，然后在进行双极好氧处理并进行臭氧混合步骤，提高活性污泥活性，提高水净化程度，经过该装置处理后的污水完全达到排放标准，有效保护环境。
权利要求书
1.一种丙烯酸及含酯废水处理系统，其特征在于，包括设置在废水池中的 潜污泵，依次经管路连通的原水池、第一输水泵、混合反应器、第二输水泵， 混凝沉淀池，第三输水泵、厌氧池、第一MBR过滤装置，臭氧混合装置、第二 MBR过滤装置、活性炭过滤装置和排放水箱以及可控制上述组件的控制柜，其中， 所述的混合反应器和第二输水泵之间的管路上设置有絮凝剂加药装置。
2.如权利要求1所述的丙烯酸及含酯废水处理系统，其特征在于，所述的 第一MBR过滤装置包括设置在进水管路上的第一自吸泵，好氧池和设置在好氧 池出水侧的过滤膜组件。
3.如权利要求1所述的丙烯酸及含酯废水处理系统，其特征在于，所述的 第二MBR过滤装置包括设置在进水管路上的第二自吸泵，好氧池和设置在好氧 池出水侧的过滤膜组件。
4.如权利要求1-3任一项所述的丙烯酸及含酯废水处理系统，其特征在于， 所述的臭氧混合装置包括用以将液体与臭氧混合的臭氧混合塔、用以持续产生 臭氧的臭氧发生器和促使臭氧循环的循环泵。
5.如权利要求2或3所述的丙烯酸及含酯废水处理系统，其特征在于，所 述的过滤膜组件为中空纤维膜组件。
6.如权利要求1-3任一项所述的丙烯酸及含酯废水处理系统，其特征在于， 所述的活性炭过滤装置包括两个并联设置的活性炭过滤器。
说明书
丙烯酸及含酯废水处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种丙烯酸及含酯废水处理 系统。
背景技术
丙烯酸在工业上主要用来生产丙烯酸酯类(树脂)，占丙烯酸总消费量的60% 左右，丙烯酸在精细化工领域占有相当重要的地位。用丙烯酸生产的聚丙烯和 丙烯酸共聚物，被用作分散剂、絮凝剂和增稠剂等。到70年代后期，聚丙烯和 丙烯酸共聚物又应用于高吸水树脂和助洗涤剂。
在生产加工过程中，不可避免的产生废水，而丙烯酸废水中有机物含量较 高、成分复杂、pH值变化幅度较大，其主要有机组成包括乙酸、丙烯酸、丙烯 醛和甲醛等，属于高浓度、难处理废水。丙烯酸脂废水不但有机物含量高、成 分复杂，而且废水中盐分浓度也非常高，已远远超过生化处理微生物菌种的盐 分耐受程度.
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供一种丙烯酸及含 酯废水处理系统。
为实现本发明的目的所采用的技术方案是：

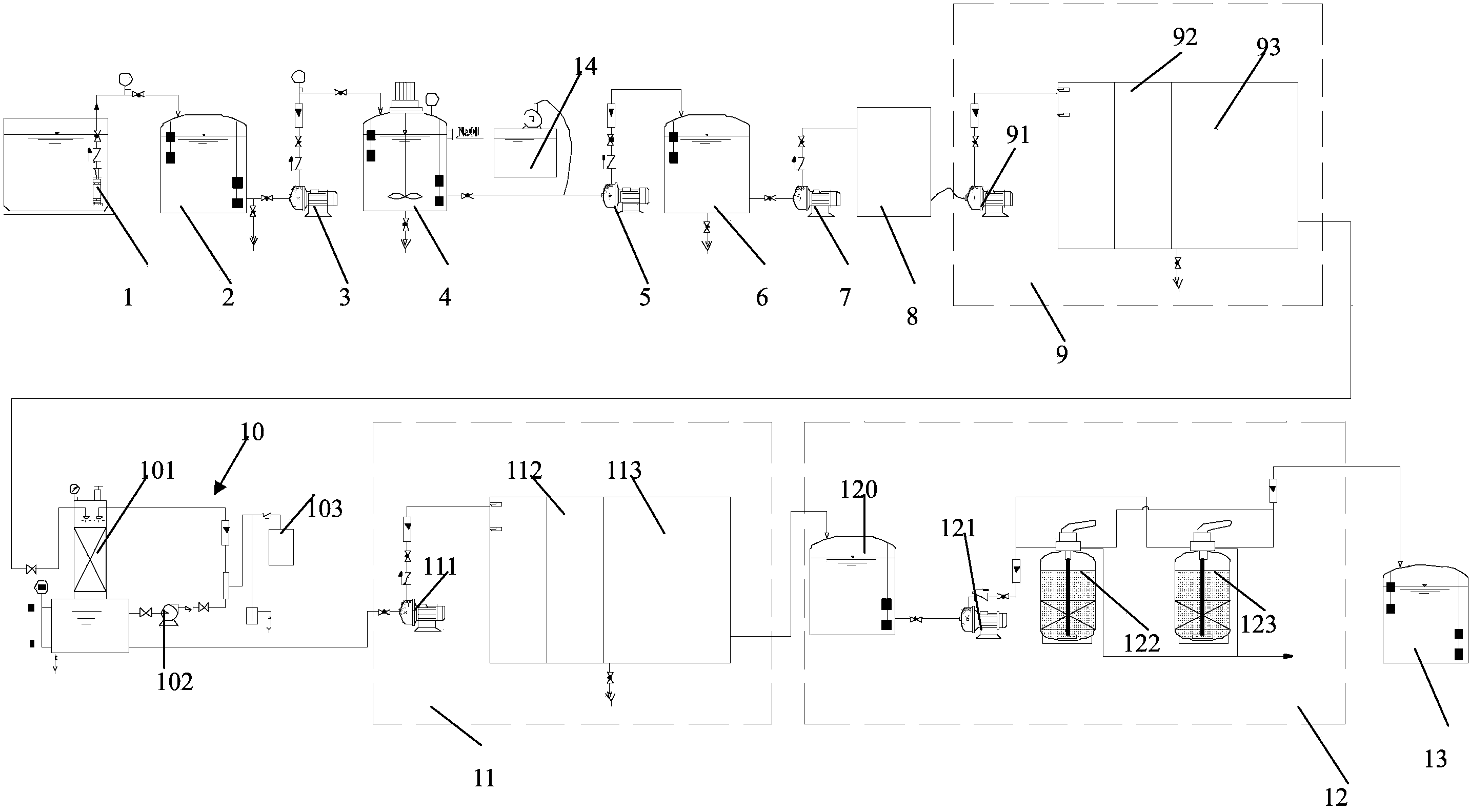

一种丙烯酸及含酯废水处理系统，包括设置在废水池中的潜污泵，依次经 管路连通的原水池、第一输水泵、混合反应器、第二输水泵，混凝沉淀池，第 三输水泵、厌氧池、第一MBR过滤装置，臭氧混合装置、第二MBR过滤装置、 活性炭过滤装置和排放水箱以及可控制上述组件的控制柜，其中，所述的混合 反应器和第二输水泵之间的管路上设置有絮凝剂加药装置。
所述的第一MBR过滤装置包括设置在进水管路上的第一自吸泵，好氧池和 设置在好氧池出水侧的过滤膜组件。
所述的第二MBR过滤装置包括设置在进水管路上的第二自吸泵，好氧池和 设置在好氧池出水侧的过滤膜组件。
所述的臭氧混合装置包括用以将液体与臭氧混合的臭氧混合塔、用以持续 产生臭氧的臭氧发生器和促使臭氧循环的循环泵。
所述的过滤膜组件为中空纤维膜组件。
所述的活性炭过滤装置包括两个并联设置的活性炭过滤器。
与现有技术相比，本发明的有益效果是：
本实用新型的丙烯酸及含酯废水处理装置，经过加碱处理、絮凝沉淀后， 先经过厌氧处理，因为厌氧处理可适应环境强，适用于高浓度有机废水，可降 解某些好氧法难以降解的有机物，如固体有机物、着色剂蒽醌和某些偶氮染料 等。然后在进行双极好氧处理并进行臭氧混合步骤，提高活性污泥活性，提高 水净化程度，经过该装置处理后的污水完全达到排放标准，有效保护环境。
