申请日2012.05.14
公开(公告)日2012.09.12
IPC分类号C02F1/16
摘要
本发明公开一种短流程高难废水处理装置，其特征是它包括废热水箱，废热水箱内设有余热交换器，废热水箱的底部通过管道连接废热水循环泵的进口，废热水循环泵的出口通过管道连接至蒸发板的上端，所述蒸发板位于冷凝板或冷凝管内且与冷凝板或冷凝管内壁相距一段距离，冷凝板或冷凝管的外壁上设有循环冷却回水夹套，所述蒸发板的底部通过管道分别连接至废热水箱和浓缩液出水管，冷凝板或冷凝管的底部连接冷凝水出水管。本发明结构简单实用，利用企业的各种低品质余热，间接加热废水，使热废水在装置内低温蒸发，投资少，运行成本低，能经济较彻底处理高难废水，使出水水质能达到较高回用水标准。
权利要求书

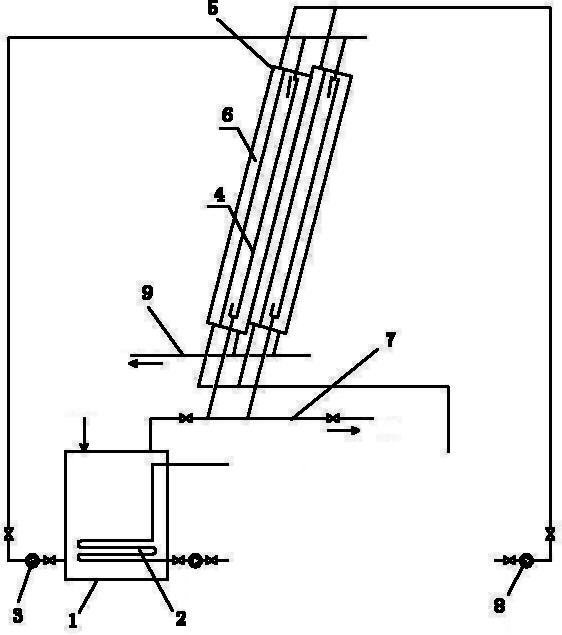

1.一种短流程高难废水处理装置，其特征是它包括废热水箱(1)，废热水箱(1)内设有余热交换器(2)，废热水箱(1)的底部通过管道连接废热水循环泵(3)的进口，废热水循环泵(3)的出口通过管道连接至蒸发板(4)的上端，所述蒸发板(4)位于冷凝板或冷凝管(5)内且与冷凝板或冷凝管(5)内壁相距一段距离，冷凝板或冷凝管(5)的外壁上设有循环冷却回水夹套(6)，所述蒸发板(4)的底部通过管道分别连接至废热水箱(1)和浓缩液出水管(7)，冷凝板或冷凝管(5)的底部连接冷凝水出水管(9)。
2.根据权利要求1所述的短流程高难废水处理装置，其特征是所述冷凝板或冷凝管(5)设有两组或多组。
3.根据权利要求1所述的短流程高难废水处理装置，其特征是所述冷凝板或冷凝管(5)倾斜设置。
4.根据权利要求1所述的短流程高难废水处理装置，其特征是所述循环冷却回水夹套(6)的上端与冷却水循环泵(8)的出水口相连。
说明书
短流程高难废水处理装置
技术领域
本发明涉及废水处理技术领域，具体地说是一种高浓度难以生化废水的处理装置。
背景技术
化工行业如燃料、农药、医药中间体等生产过程中产生的高含盐废水，机械加工产生的高浓度乳化液;造纸、皮革及食品等行业产生的高浓度有机废水;此类废水对环境危害极大，会使受纳水体缺氧甚至厌氧，多数水生物死亡，从而产生恶臭。此类废水含有大量有毒有害污染物，会在水体、土壤等自然环境中不断累积、储存，最后进入人体，危害人体健康。目前对此类废水的处理还存在技术难点，很难低投资低运行费用处理此类废水，使之达标排放。
发明内容
本发明的目的就是针对上述现有技术的不足，提供一种结构简单，投资少，运行费用低的短流程高难废水处理装置。
本发明采用的技术方案如下：
一种短流程高难废水处理装置，其特征是它包括废热水箱，废热水箱内设有余热交换器，废热水箱的底部通过管道连接废热水循环泵的进口，废热水循环泵的出口通过管道连接至蒸发板的上端，所述蒸发板位于冷凝板或冷凝管内且与冷凝板或冷凝管内壁相距一段距离，冷凝板或冷凝管的外壁上设有循环冷却回水夹套，所述蒸发板的底部通过管道分别连接至废热水箱和浓缩液出水管，冷凝板或冷凝管的底部连接冷凝水出水管。
所述冷凝板或冷凝管设有两组。
所述冷凝板或冷凝管倾斜设置。
所述循环冷却回水夹套的上端与冷却水循环泵的出水口相连。
本发明的有益效果有：
结构简单实用，利用企业的各种低品质余热，间接加热废水，使热废水在装置内低温蒸发，投资少，运行成本低，能经济较彻底处理高难废水，使出水水质能达到较高回用水标准。
