申请日2012.06.21
公开(公告)日2013.05.01
IPC分类号C02F9/02; C02F1/52; C02F1/38
摘要
本实用新型属于污水处理技术领域，特别是涉及一种矿用高浓度污水过滤器，所述的矿用高浓度污水过滤器包括壳体总成，所述壳体总成具有一污水进入口、一污水排出口以及一污泥排出口;在所述壳体总成中央设有与所述污水进入口连通的旋流分离井，在所述旋流分离井下方设污泥导流板;在所述旋流分离井周围从上到下依次设置有滗水器、过滤层、沉降层。本实用新型结构简单，能够满足矿井水高悬浮物浓度过滤要求，出水水质可以达到国家排放和工业用水标准，能够满足煤矿井下工况条件，装置尺寸能够适应煤矿运输及安装条件。
权利要求书
1.一种矿用高浓度污水过滤器，其特征在于，包括壳体总成，所述壳 体总成具有一污水进入口、一污水排出口以及一污泥排出口;在所述壳体总 成中央设有与所述污水进入口连通的旋流分离井，在所述旋流分离井下方设 污泥导流板;在所述旋流分离井周围从上到下依次设置有滗水器、过滤层、 沉降层。
2.根据权利要求1所述的矿用高浓度污水过滤器，其特征在于，所述 壳体总成具有反洗进水口，与所述的旋流分离井连通。
3.根据权利要求1所述的矿用高浓度污水过滤器，其特征在于，所述 壳体总成顶端部设有若干溢流孔。
说明书
一种矿用高浓度污水过滤器
技术领域
本实用新型涉及一种污水处理技术领域，特别涉及一种矿用高浓度污水 过滤器。
背景技术
我国煤炭资源一般埋藏较深，以地下井工开采为主，煤炭在开采过程中， 必然要排放大量的地下涌水，即矿井污水。
矿井污水的主要来源：一是地下水，主要来自奥陶系和寒武系灰岩水、 砂岩裂痕水、第四季冲积层水、老窑水等;二是煤矿生产废水，采矿过程中， 地面要输入生产用水用于液压支柱、机电设备、挖煤过程中防尘降尘洒水等 产生的极少量的废水;三是地表裂痕渗入的地表水。
煤矿矿井水水质特点：矿井水的特点主要表现在以下几个方面，一是岩 层水经采掘工作面污染，含有较高的煤尘岩粉，呈现高浓度悬浮物特点，根 据煤炭加工利用协会调研的报告显示，矿井水受地域地质条件和岩性影响， 呈现较大的差异性，平均浓度为2000-2500mg/l，最高达到7500mg/l;二是 与碳酸盐矿物、硫酸盐、石灰岩等可溶性岩石共生并发生氧化作用，呈现高 矿化度或酸性。三是水量和水质受季节影响较大，呈现矿井用水量和排水量 的极度不稳定性。
目前矿井水地面处理利用技术基本成熟，完全可以满足产业化、规模化 发展的需要。目前地面处理系统一般采用混凝沉淀法、中和法、电渗析法、 反渗透法等技术工艺。
一般都是矿井水汇集到煤矿井下中央水仓后，经提升泵提升至地面，进 入地面污水处理厂进行净化处理。2010年以后，利用磁介质技术的超磁分离 净化装置开始在矿井井下实验净化，但由于装置是由冶金水处理工艺演变而 来，并不完全适应煤矿井下工况条件和水质特点，显现了较大的弊端和不足。
实用新型内容
本实用新型所要解决的技术问题在于提供一种适合煤矿井下用的矿用 高浓度污水过滤器。
为实现上述目的本实用新型采用的技术方案如下：

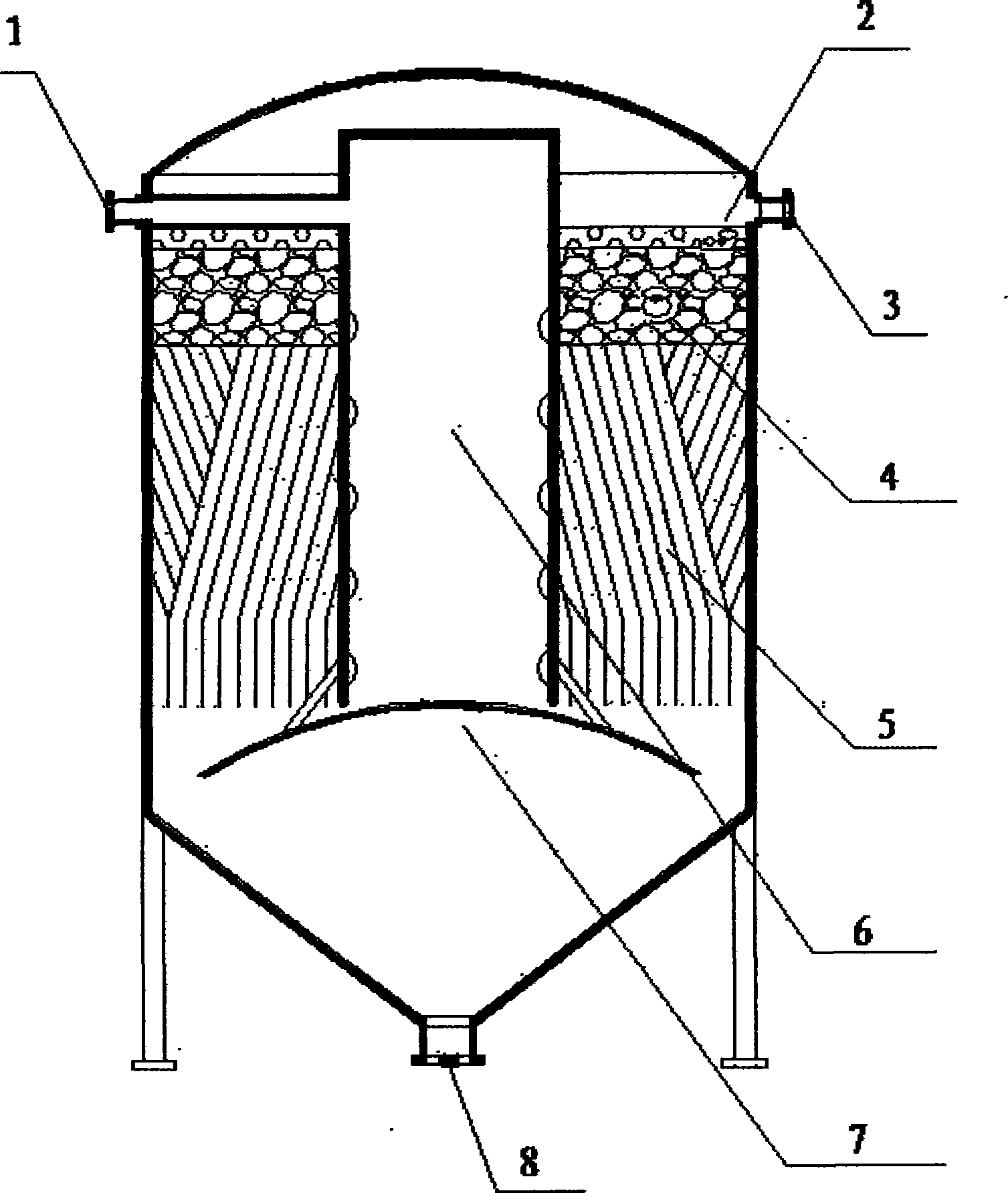

一种矿用高浓度污水过滤器，包括壳体总成，所述壳体总成具有一污水 进入口、一污水排出口以及一污泥排出口;在所述壳体总成中央设有与所述 污水进入口连通的旋流分离井，在所述旋流分离井下方设污泥导流板;在所 述旋流分离井周围从上到下依次设置有滗水器、过滤层、沉降层。
所述壳体总成具有反洗进水口，与所述的旋流分离井连通。
所述的壳体总成顶端部设置有若干溢流孔。
本实用新型结构简单，能够满足矿井水高悬浮物浓度过滤要求，出水水 质可以达到国家排放和工业用水标准，能够满足煤矿井下工况条件，装置尺 寸能够适应煤矿运输及安装条件。
