申请日2012.06.21
公开(公告)日2012.12.19
IPC分类号H01R11/32
摘要
本实用新型涉及一种用于水处理机的通用集成接线器，包括线路板、接线端子，所述的接线端子与水处理机的配线相连，所述的接线端子包括两个以上并联的通用端、一个高/低开关端;所述的高/低开关端串联在任意两个相邻的并联的通用端之间。本实用新型的有益效果如下：提高生产效率，节省两个以上流水线作业人员，降低工时成本，减少辅料使用和物料浪费;通用性强;增加接线可靠性;制造、使用简单，维护、维修简单化;设置有备用端口，为后续增加设备提供可能的空间;有利于将水处理机美观化，组装更方便。
权利要求书
1.一种水处理机通用集成接线器，包括线路板、接线端子，所述的接线端子与水处理机 的配线相连，其特征在于，所述的接线端子包括两个以上并联的通用端、一个高/低开关端; 所述的高/低开关端串联在任意两个相邻的并联的通用端之间。
2.根据权利要求1所述的水处理机通用集成接线器，其特征在于，所述的通用端包括电 源端、电磁阀端、泵浦电机端。
3.根据权利要求2所述的水处理机通用集成接线器，其特征在于，所述的高/低开关端 串联在电源端与相邻的另一通用端之间。
4.根据权利要求1所述的水处理机通用集成接线器，其特征在于，所述的通用端还包括 一个以上通用备用端。
5.根据权利要求1所述的水处理机通用集成接线器，其特征在于，所述的接线端子包括 底座、针脚、档板，所述的针脚插在底座上，档板竖直设置在底座边缘。
6.根据权利要求1至5任一项所述的水处理机通用集成接线器，其特征在于，所述的接 线端子为2pin接口。
7.根据权利要求1所述的水处理机通用集成接线器，其特征在于，所述的水处理机通用 集成接线器安装在防护盒内。
说明书
一种水处理机通用集成接线器
技术领域
本实用新型涉及一种集成接线器，更具体地说，涉及一种用于水处理机的通用集成接线 器。
背景技术
水处理机一般包括电源、高低压开关、电磁阀、泵浦电机等设备，每个设备需要按水处 理模式方案与电源连接。目前业界普遍采用的手工连线，由于都必须根据设备工作时的现场 状况进行接线工作，多个工位就需要多名流水线作业人员，而且多个工作位的调协上需要一 定的时间，造成生产效率较低，辅料使用和物料浪费，时间成本、人力成本较高。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种操作简单、及时，工作性能稳定 的通用集成接线器。
本实用新型的技术方案如下：
一种水处理机通用集成接线器，包括线路板、接线端子，所述的接线端子与水处理机的 配线相连，所述的接线端子包括两个以上并联的通用端、一个高/低开关端;所述的高/低开关 端串联在任意两个相邻的并联的通用端之间。
作为优选，所述的通用端包括电源端、电磁阀端、泵浦电机端。
作为优选，所述的高/低开关端串联在电源端与相邻的另一通用端之间。
作为优选，所述的通用端还包括一个以上通用备用端。

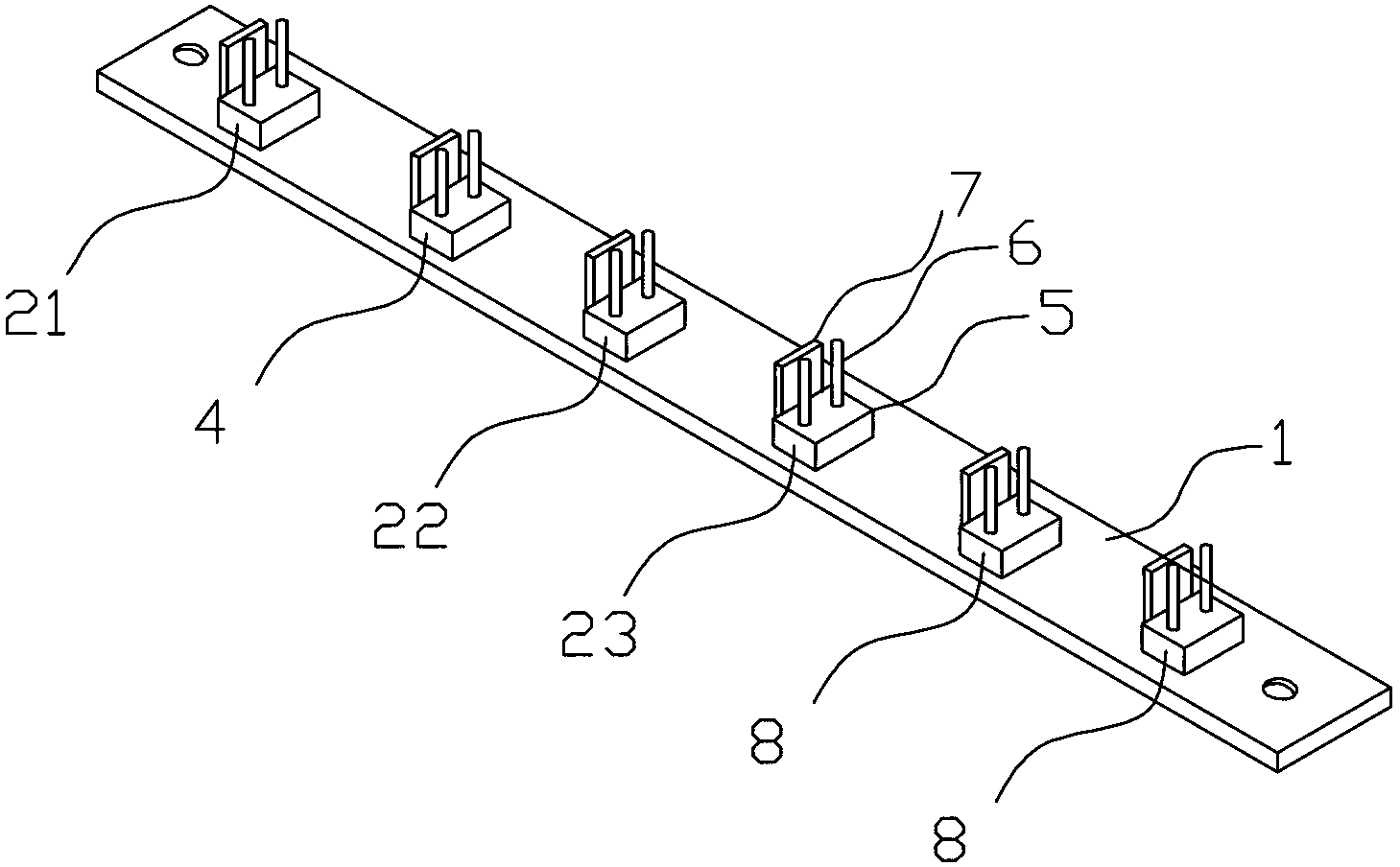

作为优选，所述的接线端子包括底座、针脚、档板，所述的针脚插在底座上，档板竖直 设置在底座边缘。
作为优选，所述的接线端子为2pin接口。
作为优选，所述的水处理机通用集成接线器安装在防护盒内。
本实用新型的有益效果如下：
1、改变目前业界普遍采用的手工连线、接线方法，大大提高生产效率，节省两个以上流 水线作业人员，降低工时成本，减少辅料使用和物料浪费;
2、适用于通用家用水处理器作任意流程配置，从而组成各种款式水机;
3、大大增加接线可靠性从而提高水处理器整机可靠性能，减少故障率，减少事故发生;
4、使生产接线、制造变成傻瓜型，制造、使用变得异常简单，同时也使维护、维修简单 化，更容易实现推行目前国家正在制定中的“家用和类似用途的净水器维修规范”使多数人 能掌握维修技能;
5、设置有2个备用端口，为后续增加如18秒延时冲洗、紫外线杀菌等设备提供可能的 空间;(2个备用端口一般按确定以后才装配插座，不会造成浪费。)
6、有利于将水处理机美观化，组装更方便;
7、拥有4+1(或2)的接线端子，可适用各种型号的水处理机设备使用。
