申请日2012.05.15
公开(公告)日2013.03.13
IPC分类号C02F9/04; B01D36/04
摘要
本实用新型公开的是一种絮凝过滤设备，包括相连接的高密度沉淀池和V型滤池，所述高密度沉淀池的出水口与所述V型滤池的入水口相连。本实用新型提供的絮凝过滤设备，包括混凝沉淀作用的高密度沉淀池和高效过滤作用的V型滤池。该设备具有体积小、效率高、管理方便、受水质波动影响小等特点。省去大量土建安装工程，投资少、占地小、基建周期短，并便于组合配套，有利于分期建设，设备迁移方便，深受用户欢迎。广泛应用于中、小型给、排水工程以及大型污水处理厂深度水处理工程。本实用新型还公开了一种具有上述絮凝过滤设备的污水处理系统。
权利要求书
1.一种絮凝过滤设备，其特征在于，包括相连接的高密度沉淀池(3) 和V型滤池(4)，所述高密度沉淀池(3)的出水口与所述V型滤池(4) 的入水口相连。
2.如权利要求1所述的絮凝过滤设备，其特征在于，所述V型滤池(4) 上开设有反冲水口。

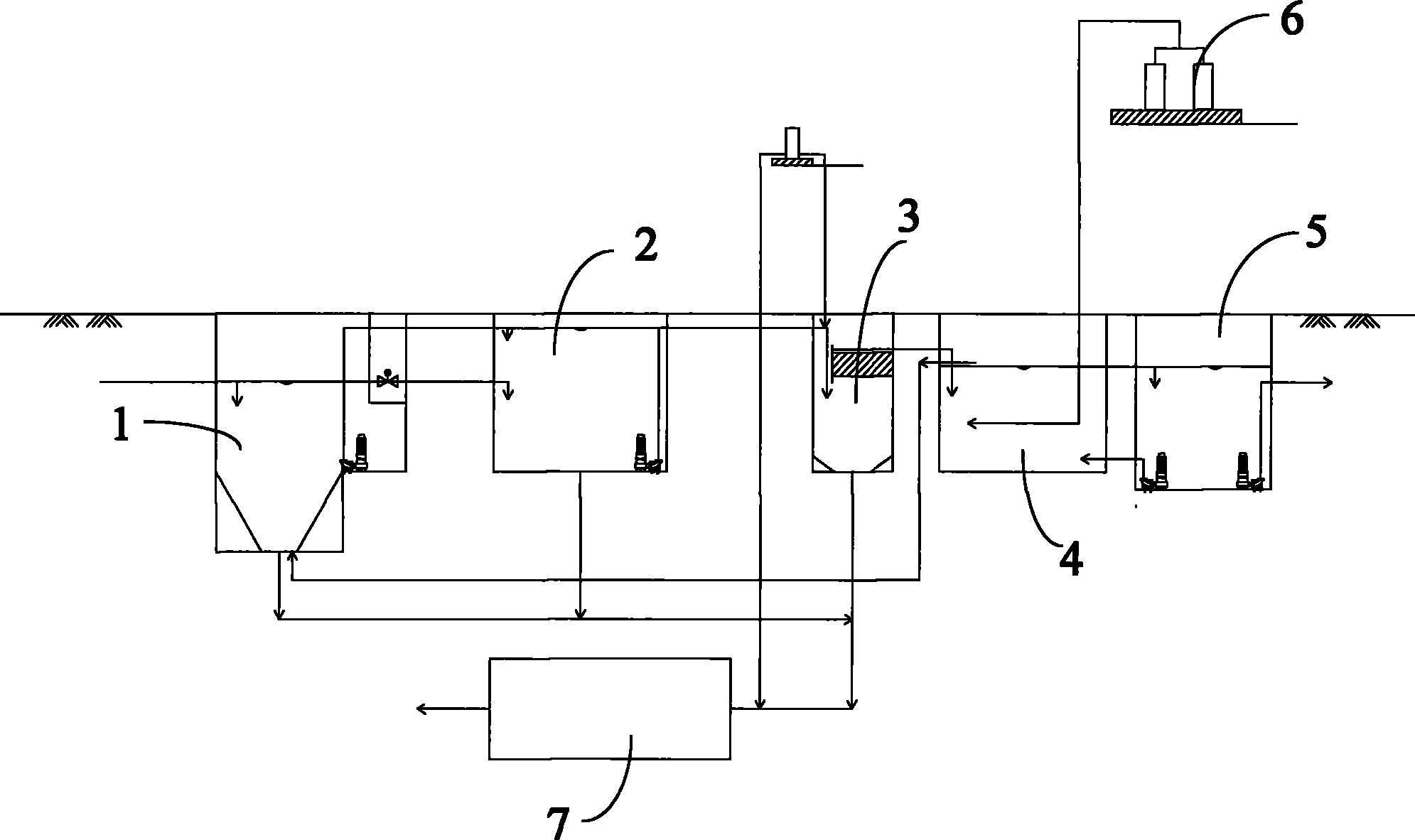

3.一种污水处理系统，包括除砂池(1)、与所述除砂池(1)相连的调 节池(2)、与所述调节池(2)相连的絮凝过滤设备和与所述絮凝过滤设备 相连的清水池(5)，其特征在于，所述絮凝过滤设备为如权利要求1或2所 述的絮凝过滤设备。
4.如权利要求3所述的污水处理系统，其特征在于，还包括风机(6)， 所述风机(6)的出风管道伸入所述絮凝过滤设备的V型滤池(4)。
5.如权利要求3所述的污水处理系统，其特征在于，还包括压滤机(7)， 所述压滤机(7)污泥管分别与所述除砂池(1)、调节池(2)和所述高密度 沉淀池(3)的底部相连。
说明书
一种污水处理系统絮凝过滤设备
技术领域
本实用新型涉及污水处理设备技术领域，更具体地说，涉及一种污水处理系统絮凝过滤设备。
背景技术
目前的水处理设备均存在效率低、受水质波动影响大的缺陷。
因此，如何提高处理效率，并降低对水质波动的影响，成为本领域技术人员亟待解决的技术问题。
实用新型内容
有鉴于此，本实用新型提供了一种污水处理系统絮凝过滤设备，以提高处理效率，并降低对水质波动的影响。
为实现上述目的，本实用新型提供如下技术方案：
一种絮凝过滤设备，包括相连接的高密度沉淀池和V型滤池，所述高密度沉淀池的出水口与所述V型滤池的入水口相连。
优选地，在所述絮凝过滤设备中，所述V型滤池上开设有反冲水口。
一种污水处理系统，包括除砂池、与所述除砂池相连的调节池、与所述调节池相连的絮凝过滤设备和与所述絮凝过滤设备相连的清水池，其中，所述絮凝过滤设备为如上所述的絮凝过滤设备。
优选地，在上述污水处理系统中，还包括风机，所述风机的出风管道伸入所述絮凝过滤设备的V型滤池。
优选地，在上述污水处理系统中，还包括压滤机，所述压滤机污泥管分别与所述除砂池、调节池和所述高密度沉淀池的底部相连。
从上述的技术方案可以看出，本实用新型提供的絮凝过滤设备，包括混凝沉淀作用的高密度沉淀池和高效过滤作用的V型滤池。该设备具有体积小、效率高、管理方便、受水质波动影响小等特点。省去大量土建安装工程，投资少、占地小、基建周期短，并便于组合配套，有利于分期建设，设备迁移方便，深受用户欢迎。广泛应用于中、小型给、排水工程以及大型污水处理厂深度水处理工程。
