申请日2012.05.15
公开(公告)日2012.12.05
IPC分类号C02F9/04
摘要

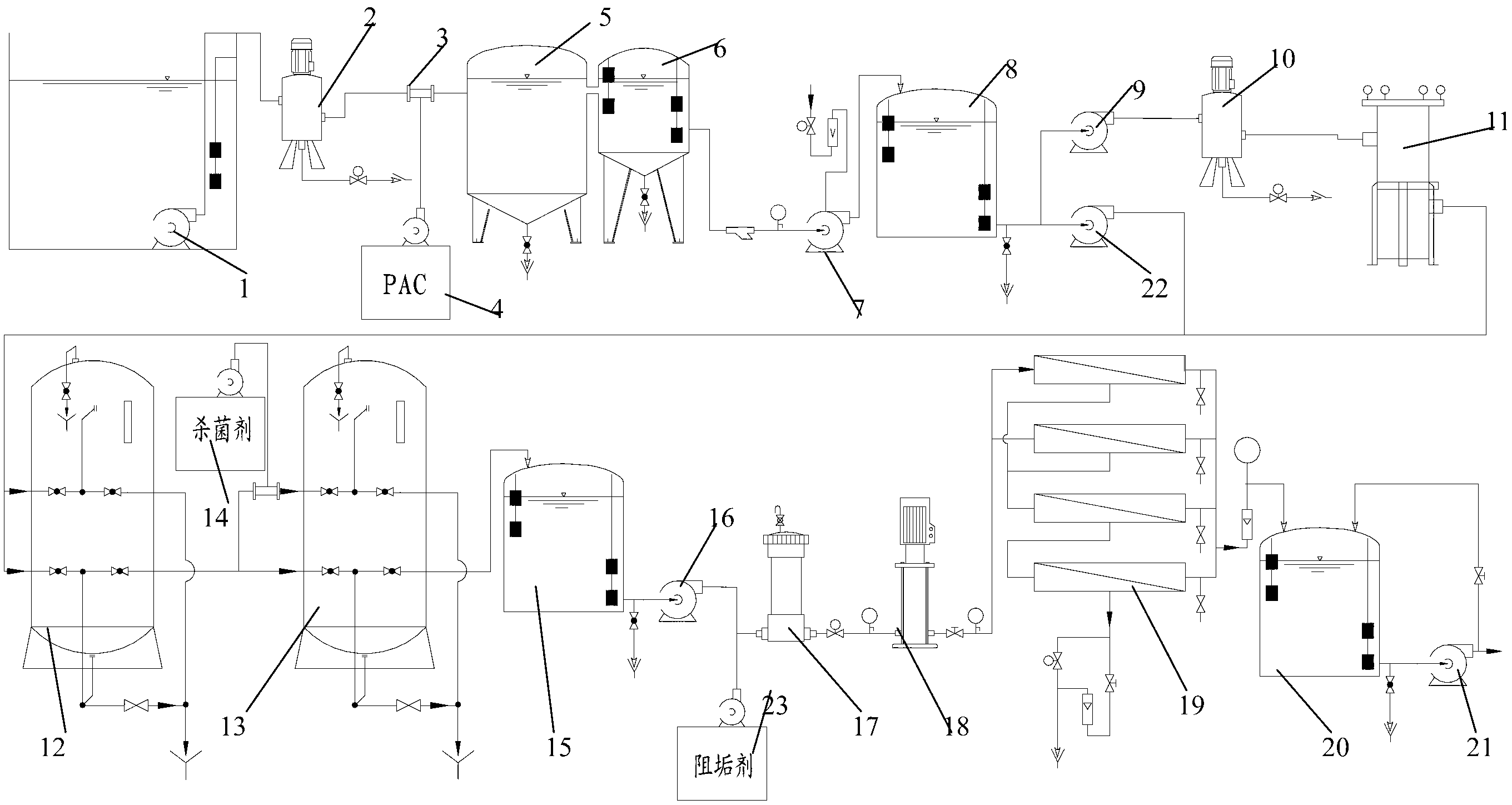

本实用新型公开了一种工业含铁污水处理回用系统，包括经管路依次连通的提升泵、快速除污器、沉淀池、第一氧化池、气液混合泵、第二氧化池、第一增压泵、压差除污器、袋式过滤器、锰砂过滤器、活性炭过滤器、缓冲水箱、第三增压泵、精密过滤器、高压泵、RO装置、回用水箱、供水泵以及可控制上述各装置的控制柜。本实用新型的含铁废水处理装置，采用多级逐步过滤和两步氧化进程，并利用气液混合泵引入大量空气，提高三价铁比例，然后对三价铁离子沉淀进行有效过滤，可有效保证出水的纯洁度，将含铁污水排放转换为处理回用，可有效保证环境不受污染。
权利要求书
1.一种工业含铁污水处理回用系统，其特征在于，包括经管路依次连通的提升泵、快速除污器、沉淀池、第一氧化池、气液混合泵、第二氧化池、第一增压泵、压差除污器、袋式过滤器、锰砂过滤器、活性炭过滤器、缓冲水箱、第三增压泵、精密过滤器、高压泵、RO装置、回用水箱、供水泵以及可控制上述各装置的控制柜，其中，在所述的快速除污器和沉淀池之间的管路上设置有混凝剂添加装置，所述的锰砂过滤器和活性炭过滤器之间的管路上设置有杀菌剂添加装置，所述的第三增压泵与精密过滤器之间的管路上设置有阻垢剂添加装置。
2.如权利要求1所述的工业含铁污水处理回用系统，其特征在于，所述的第一氧化池与沉淀池的侧壁上部经管路连通。
3.如权利要求1所述的工业含铁污水处理回用系统，其特征在于，所述的供水泵为恒压供水泵。
4.如权利要求1-3任一项所述的工业含铁污水处理回用系统，其特征在于，在所述的第二氧化池与锰砂过滤器之间还设置有将之直接连通的管路，在所述的管路上设置有第二增压泵。
5.如权利要求4所述的工业含铁污水处理回用系统，其特征在于，所述的混凝剂添加装置包括串联在管路上的管道混合器和混凝剂添加机构，所述的混凝剂添加机构包括溶液箱、加药泵和液位计。
说明书
工业含铁污水处理回用系统
技术领域
本发明涉及污水处理技术领域，特别是涉及一种工业含铁污水处理回用系统。
背景技术
溶解于天然淡水中的铁含量变化很大，从每升几微克到几百微克,甚至超过1毫克。这主要取决于水的氧化还原性质和pH值。在还原性条件下，二价铁占优势;在氧化性条件下，三价铁占优势。二价铁的化合物溶解度大。二价铁进入中性的氧化性条件的水中,就逐渐氧化为三价铁。三价铁的化合物溶解度小,可水解为不溶的氢氧化铁沉淀。三价铁只有在酸性水中溶解度才会增大，或者在碱性较强而部分地生成络离子时,溶解度才有增加的趋势。因此，在pH值约为6～9的天然水中，铁的含量不高。只有在地下水中，在主要由地下水补给的河段中，以及在湖泊底层水中才有高含量的铁。
工厂排放的含铁废水酸性很强时，铁含量很高;含铁废水排入天然水体，往往由于酸性降低，产生三价的氢氧化铁沉淀。新生成的胶体氢氧化铁有很强的吸附能力，在河流中能吸附多种其他污染物，而被水流带到流速减慢的地方，如湖泊、河口等处，逐渐沉降到水体底部。在水体底部的缺氧条件下，由于生物作用，三价铁又被还原为易溶的二价铁，其他污染物随铁的溶解而重新进入水中。
工厂排放的含铁废水主要是酸性采矿废水和清洗钢铁表面铁锈的酸浸洗池排出的废水。为了除掉废水中高含量的铁和其他重金属，往往向沉淀池投加石灰，以中和水的酸性，使氢氧化铁沉淀下来。铁对废水生化处理构筑物中的微生物有致死作用，例如废水中的二氯化铁浓度为5毫克/升(以铁离子计)可使活性污泥的形成减慢，抑制沉淀池和消化池中的沉淀发酵。污水中铁的浓度达0.7～1.7毫克/升时，生物滤池的渗滤作用便受到破坏。
虽然铁对人和动物毒性很小，但水体中铁化合物的浓度为0.1～0.3毫克/升时，会影响水的色、嗅、味等感官性状。例如，水体中所含的某些铁化合物 的浓度达到0.04毫克/升，便会出现异味。印染工业用水中铁含量过高时，往往使产品出现难看的斑点。
在我国现行的《工业“三废”排放试行标准》中，铁的含量未作任何限制。但若将含铁废水直接排放，废水中存在的溶解性铁离子造成水体中的溶解氧迅速降低，排水是赤橙色且浑浊，对环境造成严重污染。目前，酸性含铁废水处理工艺主要有膜分离电解氧化法、电渗析法、氧化涡流法、曝气絮凝法、中和曝气后污泥循环接触除铁法等，但是单个的处理方法不能满足大量的污水处理，所以急需一种能将含铁废水处理回用的系统。
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供一种工业含铁污水处理回用系统。
为实现本发明的目的所采用的技术方案是：
一种工业含铁污水处理回用系统，包括经管路依次连通的提升泵、快速除污器、沉淀池、第一氧化池、气液混合泵、第二氧化池、第一增压泵、压差除污器、袋式过滤器、锰砂过滤器、活性炭过滤器、缓冲水箱、第三增压泵、精密过滤器、高压泵、RO装置、回用水箱、供水泵以及可控制上述各装置的控制柜，其中，在所述的快速除污器和沉淀池之间的管路上设置有混凝剂添加装置，所述的锰砂过滤器和活性炭过滤器之间的管路上设置有杀菌剂添加装置，所述的第三增压泵与精密过滤器之间的管路上设置有阻垢剂添加装置。
所述的第一氧化池与沉淀池的侧壁上部经管路连通。
所述的供水泵为恒压供水泵。
在所述的第二氧化池与锰砂过滤器之间还设置有将之直接连通的管路，在所述的管路上设置有第二增压泵。
所述的混凝剂添加装置包括串联在管路上的管道混合器和混凝剂添加机构，所述的混凝剂添加机构包括溶液箱、加药泵和液位计。
与现有技术相比，本发明的有益效果是：
本实用新型的含铁废水处理装置，采用多级逐步过滤和两步氧化进程，并 利用气液混合泵引入大量空气，提高三价铁比例，然后对三价铁离子沉淀进行有效过滤，可有效保证出水的纯洁度，将含铁污水排放转换为处理回用，可有效保证环境不受污染。
