申请日2012.06.21
公开(公告)日2012.09.26
IPC分类号C02F9/14
摘要
本发明提供了一种单元化城市污水处理实验系统，包括第一沉淀单元、生物处理单元、第二沉淀单元、深度处理单元和污泥处理单元，所述第一沉淀单元、生物处理单元、第二沉淀单元、深度处理单元和污泥处理单元均通过配水单元连接，第一沉淀单元、生物处理单元、第二沉淀单元、深度处理单元和污泥处理单元用于通过单独使用或任意至少两种的组合提供城市污水处理系统的理论及教学实验功能。本发明的各单元之间可以单独使用或自由组合，构建不同城市污水处理工艺系统，能够满足给污水厂模型建构和科研学校理论教学的需要，能全面、系统地演示及展现城市污水处理系统，利于创新意识的培养，并且避免处理单元的重复购置，具有较低的维护成本。
权利要求书
1.单元化城市污水处理实验系统，其特征在于，包括第一沉淀单元、生物处理单元、 第二沉淀单元、深度处理单元和污泥处理单元，所述第一沉淀单元、生物处理单元、第二 沉淀单元、深度处理单元和污泥处理单元均通过配水单元连接，所述配水单元包括以下至 少一种装置：原水池、污水泵、配水管道或污泥回流管道，所述第一沉淀单元、生物处理 单元、第二沉淀单元、深度处理单元和污泥处理单元用于通过单独使用或任意至少两种的 组合提供城市污水处理系统的理论及教学实验功能。
2.根据权利要求1所述的单元化城市污水处理实验系统，其特征在于，所述的沉淀单 元包括沉砂池和沉淀池。
3.根据权利要求2所述的单元化城市污水处理实验系统，其特征在于，所述沉砂池包 括旋流沉砂池、平流沉砂池、曝气沉砂池、多尔沉砂池和钟氏沉砂池，所述沉淀池包括平 流沉淀池、辐流沉淀池、竖流沉淀池、斜管沉淀池和斜板沉淀池。
4.根据权利要求1所述的单元化城市污水处理实验系统，其特征在于，所述生物处理 单元包括曝气池、生物滤池、生物转盘、稳定塘和生物流化床。
5.根据权利要求1所述的单元化城市污水处理实验系统，其特征在于，所述第二沉淀 单元包括平流沉淀池、辐流沉淀池、竖流沉淀池、斜管沉淀池和斜板沉淀池。
6.根据权利要求1所述的单元化城市污水处理实验系统，其特征在于，所述深度处理 单元包括活性炭池、巴颠甫工艺池和A2O工艺池。
7.根据权利要求1所述的单元化城市污水处理实验系统，其特征在于，所述污泥处理 单元包括污泥浓缩池、厌氧消化池和好氧消化池。
8.根据权利要求1所述的单元化城市污水处理实验系统，其特征在于，所述第一沉淀 单元、生物处理单元、第二沉淀单元、深度处理单元和污泥处理单元均采用有机玻璃材料。
说明书
单元化城市污水处理实验系统
技术领域
本发明涉及一种单元化城市污水处理实验系统，属于污染水处理技术领域。
背景技术
城市污水处理技术日新月异，但基本处理单元保持相对不变。由于在相关专业指导委 员会制订的专业培养大纲中规定需做排水工程处理实验，因此在高校、职业教育学校及科 研单位中，给水排水工程专业和环境工程专业及其相关专业开设的有关排水处理课程中均 需进行排水工程处理实验。
现有技术中的排水处理实验设备为独立处理单元模型、或单系统模型，无法全面、系 统地演示、展现排水处理系统，尤其是在应用广泛的城市污水处理系统中，因此不利于系 统整体思维的培养;同时独立处理单元模型或单系统模型会有处理单元重复购置现象，导 致成本增加。
发明内容
本发明为解决水厂现有的排水处理实验设备都为独立处理单元模型或单系统模型，导 致无法全面、系统地演示及展现排水处理系统，以及现有的排水处理实验设备的成本较高 的问题，进而提供了一种单元化城市污水处理实验系统。为此，本发明提供了如下的技术 方案：

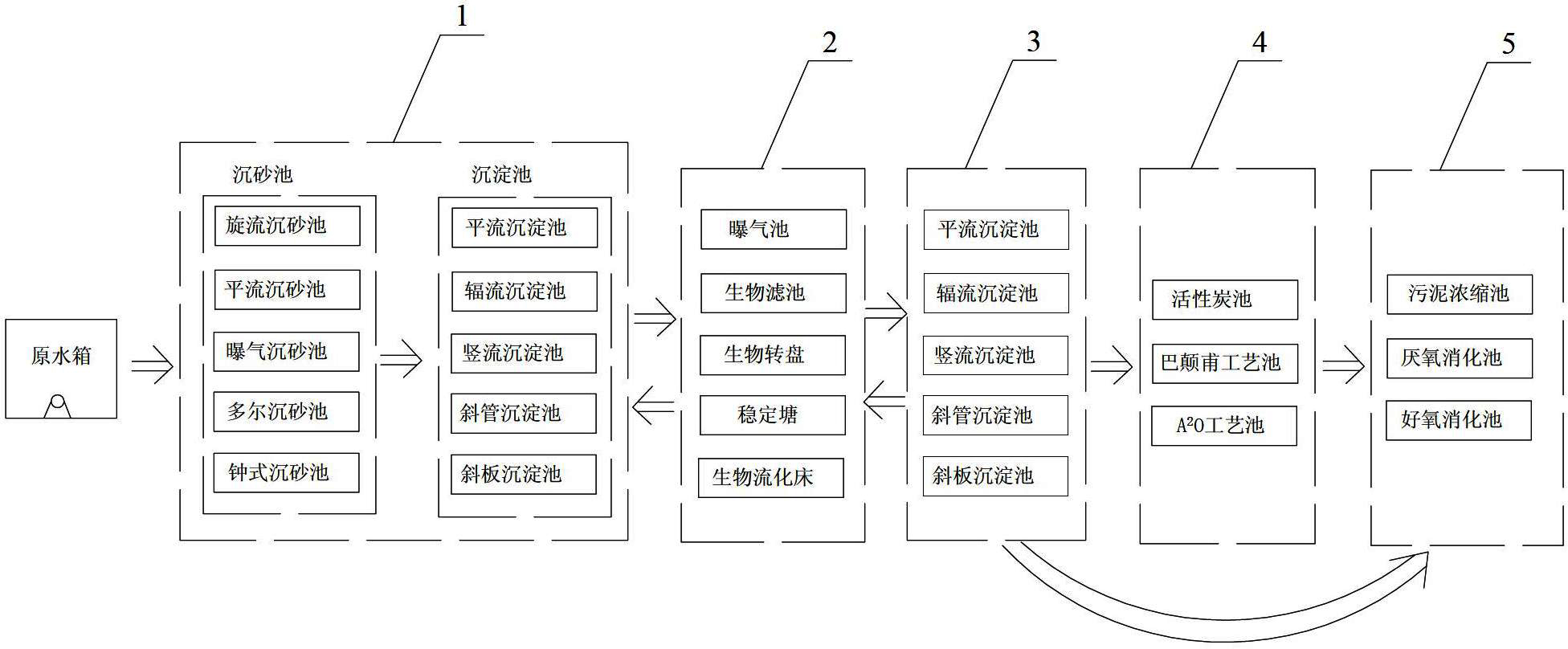

单元化城市污水处理实验系统，包括第一沉淀单元、生物处理单元、第二沉淀单元、 深度处理单元和污泥处理单元，所述第一沉淀单元、生物处理单元、第二沉淀单元、深度 处理单元和污泥处理单元均通过配水单元连接，所述配水单元包括以下至少一种装置：原 水池、污水泵、配水管道或污泥回流管道，所述第一沉淀单元、生物处理单元、第二沉淀 单元、深度处理单元和污泥处理单元用于通过单独使用或任意至少两种的组合提供城市污 水处理系统的理论及教学实验功能。
由上述本发明提供的技术方案可以看出，本发明所提供的单元化城市污水处理实验系 统，由于包括了第一沉淀单元、生物处理单元、第二沉淀单元、深度处理单元和污泥处理 单元中的至少一种，并且各单元之间可以单独使用或自由组合，构建不同城市污水处理工 艺系统，能够满足给污水厂模型建构和科研学校理论教学的需要，能全面、系统地演示及 展现城市污水处理系统，利于创新意识的培养，并且避免处理单元的重复购置，具有较低 的维护成本。
